Paso 1: Obtén tus materiales!
Vaya a cualquier quiosco, fleemarket, tienda o biddingsite y conseguir su mano en un MegaJoy 1780983 juegos en 1 tipo de cosa. Si el tamaño no es un problema, obtener una completa consola NES.

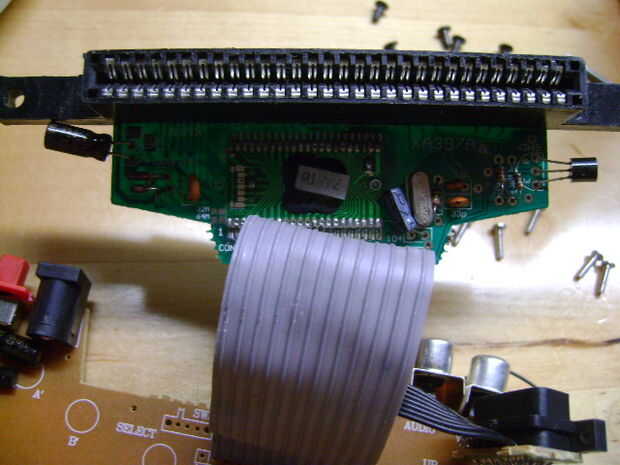

1 x Nes en un Chip.

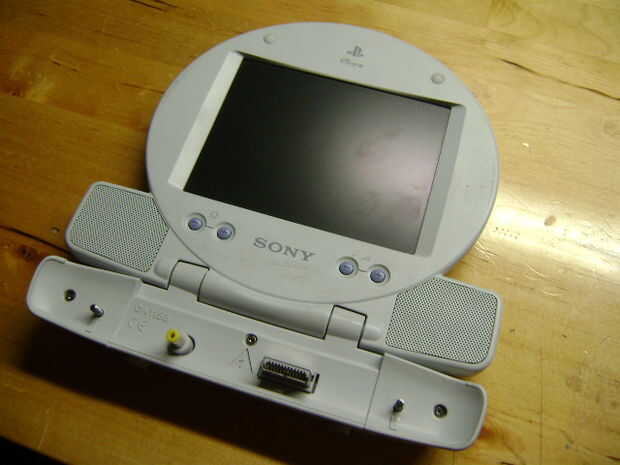

La pantalla LCD
Lo mismo para un LCD de PSOne.
1 x PSOne 5" de pantalla TTF.

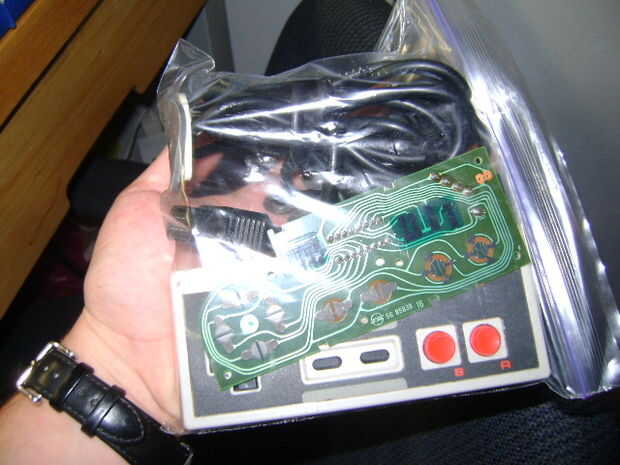

El controlador de
Para una verdadera que experiencia de 1980 NES, necesita un controlador de NES.

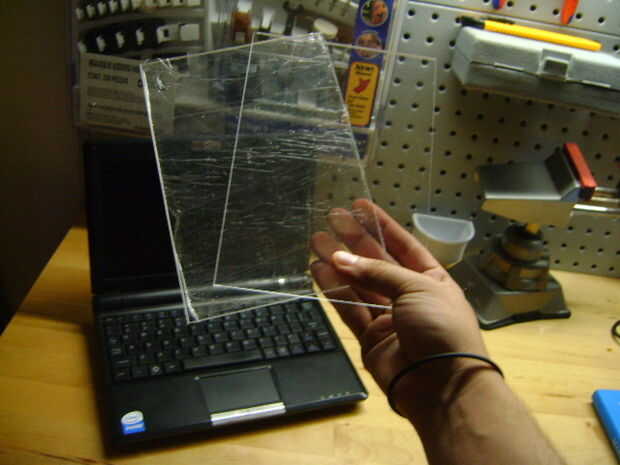

El marco de la
Haz algunos plexiglass.
3 x 18 cm-13 cm-3 mm
1 x 20 cm-15 cm-3 mm

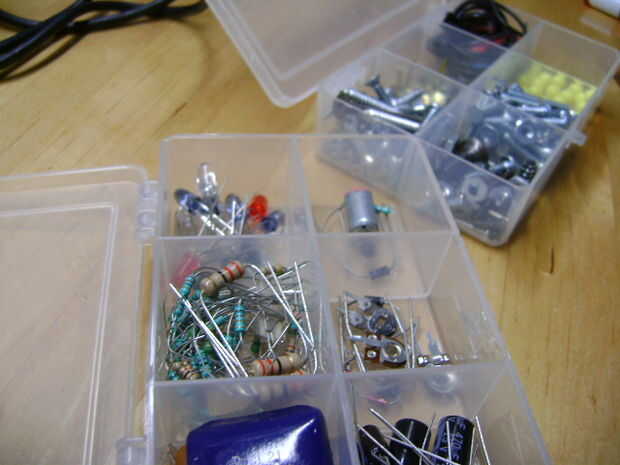

La fuente de alimentación, LED y otros aparatos electrónicos
La pantalla funciona de 7,5 V y la NES escurr 5 V. No quiero Liarte acerca de con más de una fuente de alimentación así que voy a poder destribute de una sola fuente ajustable. Para ello es necesario construir un pequeño regulador de voltaje circuitos utilizando algunos ICs.
-Para la fuente de alimentación V 7,5 ' (pantalla)
1 x LM350 IC
1 x 220 Ohm resistor 5% 1/4 W
1 x potenciómetro estancia conjunto 0-400 Ohm
1 x 1,2 kilo-Ohm resistor 5% 1/4 W
condensador de cerámica de 1 x 0.1 uF
1 x 1.0 uF capacitor electrolítico
-opcional-
1 x disipador de calor.
"-Para el suministro de energía V 5.0 (NoaC y LEDs)"
1 x 7805 IC
-opcional-
condensador de electronytic de 1 x 1 mF.

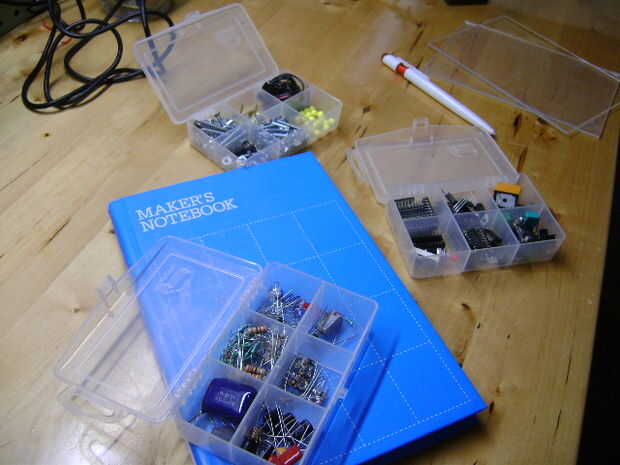

"Otras cosas"
Se necesita algún cable, algún estaño 40/60 (si usted puede encontrar sin plomo mejor) algunos tornillos y una fuente de alimentación 12 V. Supuesto, también necesita un banco de trabajo o área de trabajo para poner el estrés liberando NES.
