BRICOLAJE Banco de trabajo reproducibles NES (2 / 10 paso)

Paso 2: Construir la fuente de alimentación

Desea que la fuente lista para cuando usted desgarrando el Noac y la pantalla de PSOne. Solo para probarlos y asegurarse de que todos están trabajando bien.

Para ello, he utilizado la fuente electrónica mejor jamás hecha por la humanidad. Libro del Dr. Bolestad y Dr. Nahelsky: "Los dispositivos electrónicos y teoría de circuitos". Espero los cerdos capitalistas en Prentice Hall no me saco por publicar fotos de su libro, pero si es así, ya sea en nombre de la ciencia y el hacking.

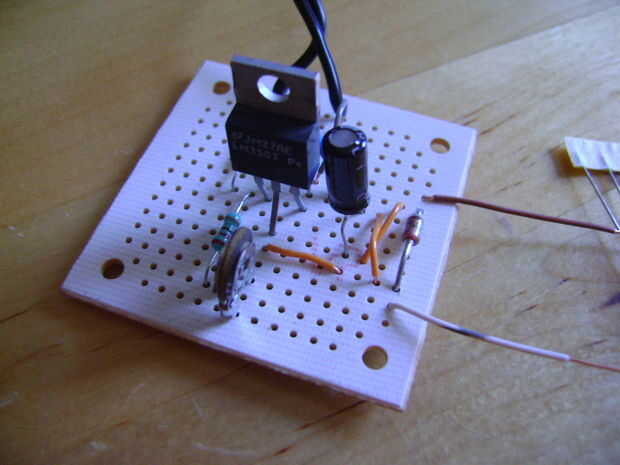

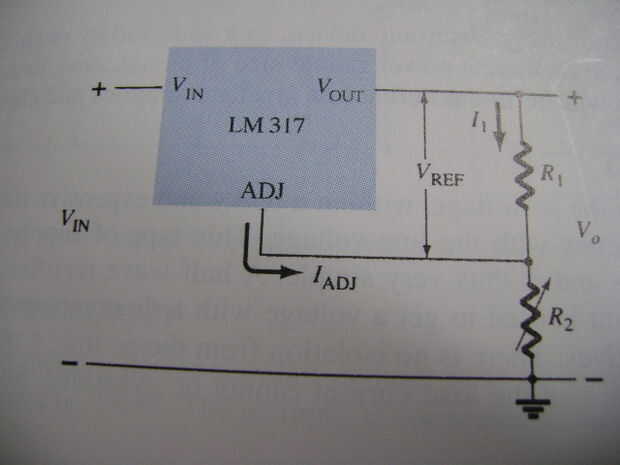

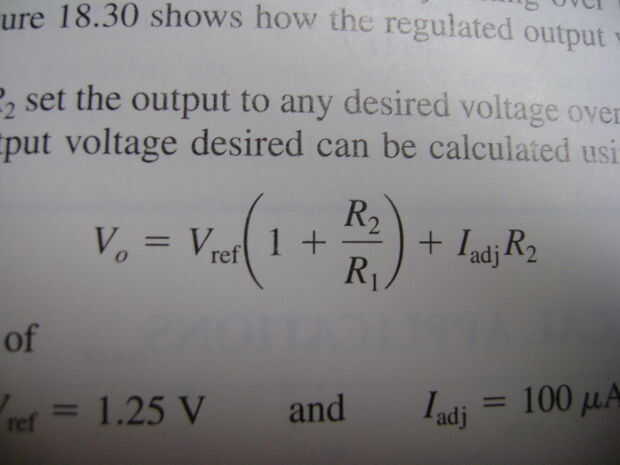

Utilizar el LM350 para hacer la fuente de alimentación variable y Ajdut es hasta que usted consigue un buen voltaje de salida utilizando el bote de stayset. Siga el diagrama (cuadro 4)

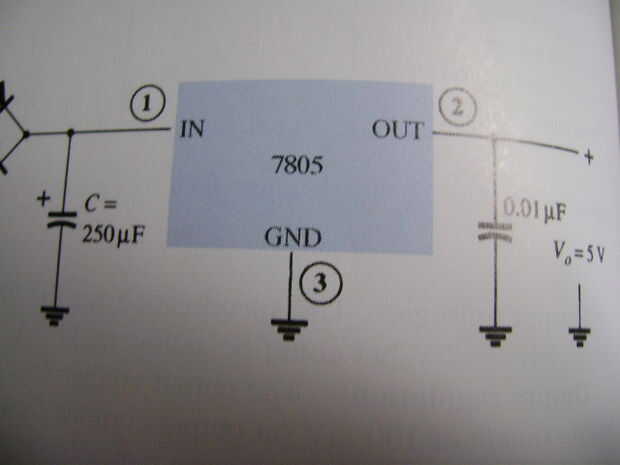

Uso el 7805 para la fuente de 5V, esto es mucho siguir adelante. (Imagen)

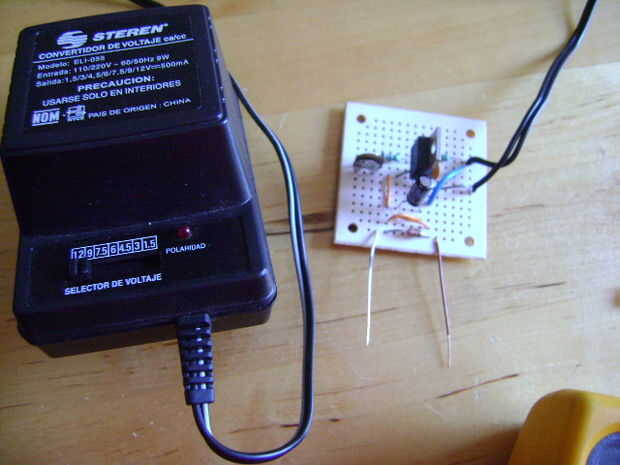

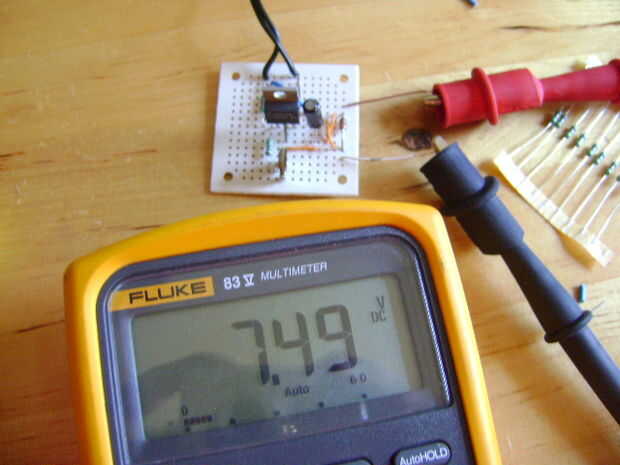

Una vez hecho esto listo, prueba de la tensión de salida con un multímetro y prepárese para abrir esa bonita 5" pantalla TTF

Una palabra de Consejo!

El LM350 consigue muy caliente. Esto es donde usted puede Agregar un disipador de calor.
