BRICOLAJE caja de INDIZADOR mesa giratoria, motor paso a paso y controlador PLC. (2 / 3 paso)

Paso 2: Piezas necesarias para hacerlo

Materiales

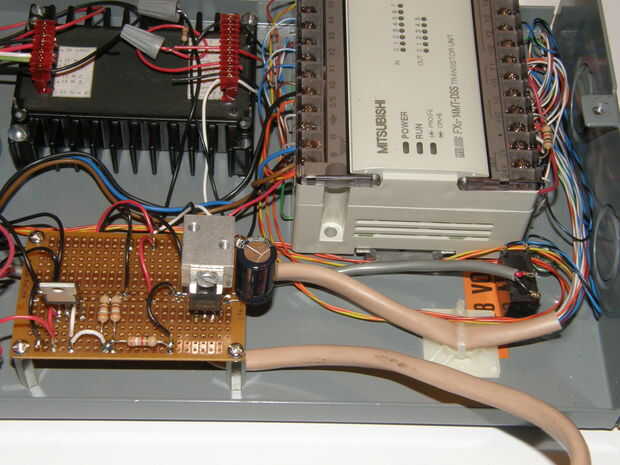

Controlador lógico programable con pulso de salida (unidad de Transistor Mitsubishi FX0-14MT-DSS) - Ebay

Software de controlador lógico programable para PLC FX - Ebay

Cable del controlador de lógica programable - Ebay

Módulo de paso a paso que he utilizado es un GS-200S de STMicroelectronics en modo medio paso pero te recomiendo geckodrives - Ebay o electrónico proveedor

5VDC regulador de voltaje 7805 - Radio Shack #276-1770

Regulador de voltaje de 24VDC LM317T - Radio Shack #276-1778

(8) interruptores de botón momentáneos - Radio Shack

puente rectificador - Radio Shack

fusible - Radio Shack

portafusibles - Radio Shack

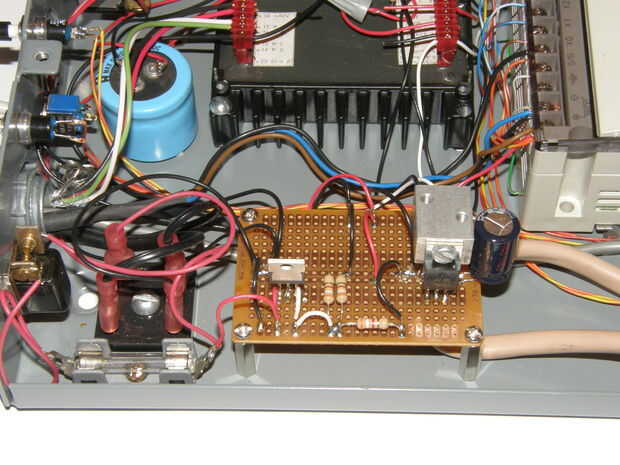

Tablero de PC multipropósito - Radio Shack # 276-150

1/2 pulgada tipo Romex - ferretería

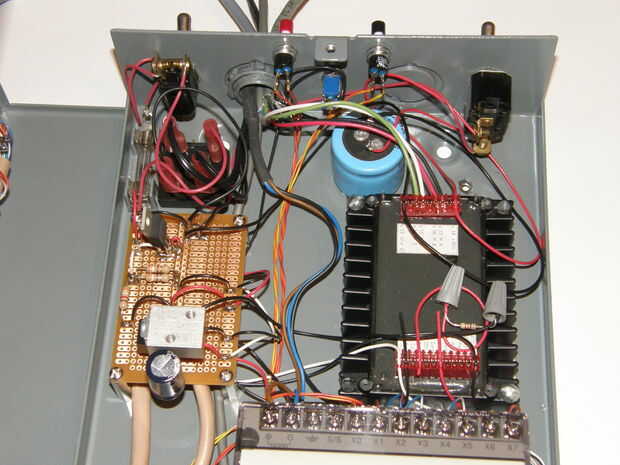

Caja para montaje de componentes - excedentes

(1) 24 Vdc relé para lapso de tiempo de salida - Radio Shack

(3) interruptores - Radio Shack

eje de 5/8 de pulgada para torno adaptador - hermano me hizo

Torneros de torno pequeño

24 VAC transformador - excedentes

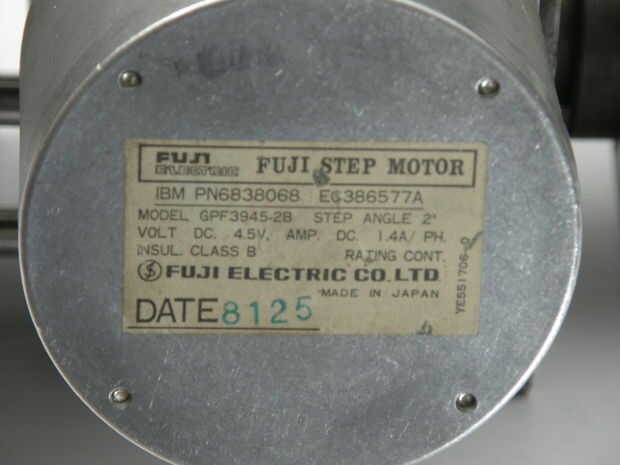

Motor NEMA 34 paso a paso - Ebay

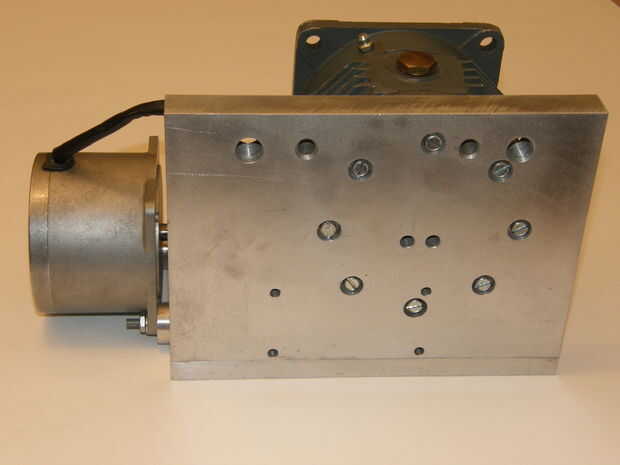

Placas de aluminio 8 X 4.5 X 3/4 y 8 X 5.625 X 3/4 de pulgada - hermano donado

Lovejoy acoplamiento para fijar el eje del engranaje y eje del motor - superávit

Caja de engranajes con reducción de engranaje de alta velocidad como 60 a 1 - superávit
(Me gustaría actualizar a una mesa giratoria molienda real)

Hardware para montar todo junto (tornillos de roscados 10-32)

Separadores - hizo
