BRICOLAJE cámara de película panorámica 6 x 17 (1 / 9 paso)

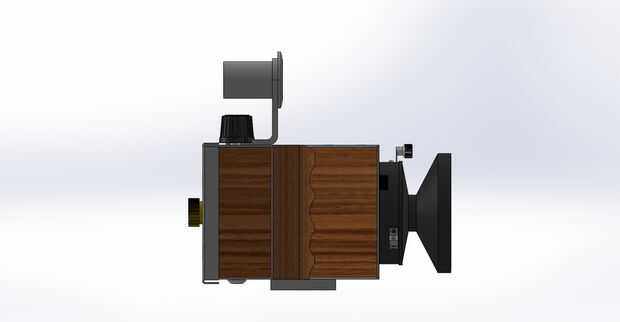

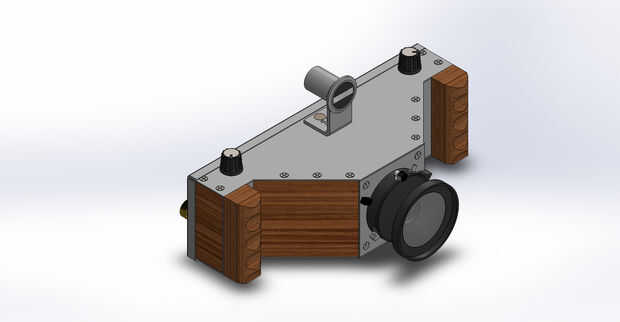

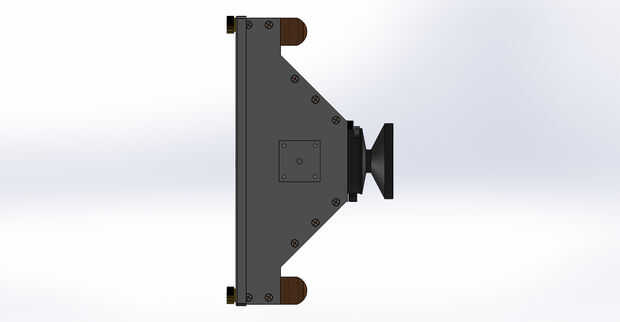

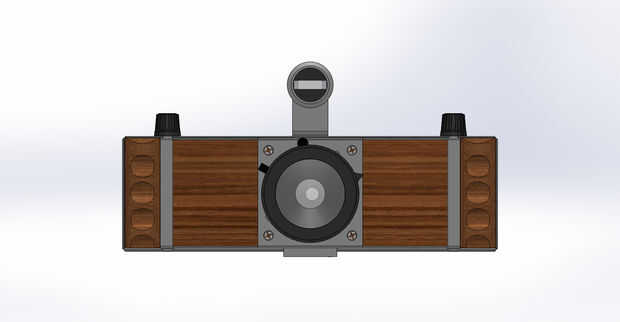

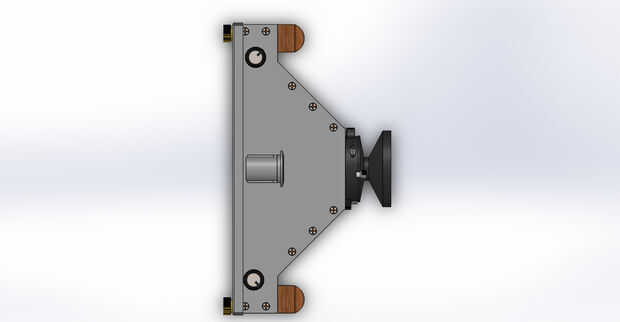

Paso 1: diseño

El diseño utiliza un montón de chapa y madera, como se trataba de materiales fácil para mí trabajar con (no tienen máquinas fresadoras y cortadores del laser a mi disposición) y tuve un montón de material sentados recibiendo oxidado. Por suerte tuve acceso a algunas herramientas de chapa así que fue fácil trabajar con el acero de 18 calibre. Si no tienes acceso a un esquileo del metal y la freno, podría alcanzar resultados similares con una lijadora Sierra de cinta y cinturón.

Mi diseño utiliza a un combo de apertura de obturador de lente de 90mm F8 de estupendo-Angulon Schneider destinado a cámaras de gran formato de 4 x 5. Este objetivo tiene una cobertura de 216mm en la distancia focal, por lo que esto cubrirá un marco de 6 x 17 sin problema. Según Schneider , la distancia focal de brida de este lente es 98,8 mm, esto significa que la lente debe realizarse en paralelo con la película y la distancia de la superficie de la película a la cara frontal de la montura debe ser 98,8 mm de enfoque óptimo. Este número es un poco flexible y reconozco que la mina no es perfecto. La imagen es un poco fuera de foco en el f8, pero la profundidad de campo en el f22 es lo suficientemente alta como para que sea un problema. Mi objetivo es probablemente bastante cerca de la Distancia hiperfocal de este objetivo, que es una buena cosa.

Esta cámara opta por un diseño simplificado de foco fijo, que pretendo usar para la fotografía de paisaje y arquitectura. En f22, el objeto más cercano en foco será cerca de 10 pies de distancia, que es perfectamente bien para mis propósitos.

El mecanismo de transporte de película es solo dos perillas que girar una llave de metal que se pega en la parte superior de un carrete de película de 120. La película es tirada de la bobina de alimentación y enrollada en la bobina receptora después de cada disparo. Tener dos perillas facilita a rodar porque puede aliviar la tensión de la película girando el carrete de suministro y tirar la película usando la bobina receptora. Si se avanza la película demasiado lejos, usted puede siempre rodar hacia atrás, también.

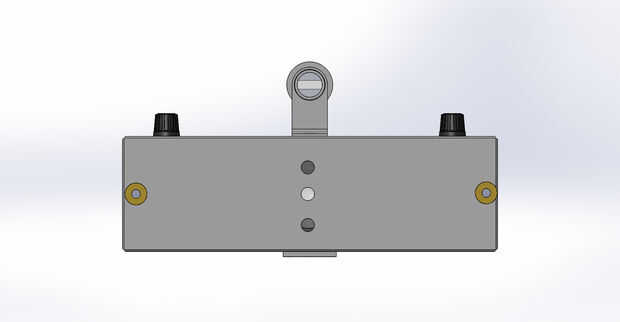

película 120 utiliza un parte posterior del papel que tiene impresos en él los números al usuario qué marco están en. Esta cámara utiliza las marcas de 6 x 4,5 cm pero utiliza cada cuarto número solamente, a partir de 2. Puesto que las imágenes son para toda la cámara obtiene sólo 4 tiros por el rodillo, en las marcas 2, 6, 10, 14. He incluido windows extras para ver las marcas de 6 cm x 6 cm y 6 cm x 9 cm, en caso de que alguna vez quiero hacer una máscara y utilizar un tamaño de marco más pequeño en la cámara. Muchas 120 cámaras antiguo tenían esta característica construida en.

Puesto que la cámara tiene una muy amplio ángulo visión, usé una mirilla de una puerta como un visor. El finder se enmascara con unas pegatinas de oscuras para que coincida con el marco de la imagen.
