BRICOLAJE cambiar de píldora botella punta

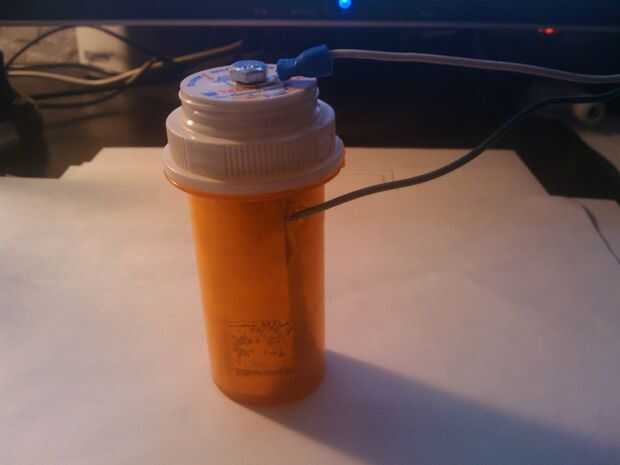

necesitaba un interruptor de seguridad para un proyecto en el trabajo para determinar cuándo una pieza móvil de equipo había bajado a su posición. Mi inspiración vino de un interruptor de inclinación que vi dentro de una máquina de pinball que consistía en un péndulo que hace pivotar y un conductor bucle alrededor de él que completó el circuito cuando se sacudió la máquina demasiado.

Hay un montón de opciones comerciales para este tipo de interruptor, pero para la rápida creación de prototipos o proyectos hobby, esto funcionó muy bien. Lo mejor de todo fue hecho de cosas poner alrededor de unos 10 minutos. 8 minutos para encontrar cosas. 2 minutos para montar. No se puede superar eso!

Esto fue conectado a un PLC (controlador lógico programable). El único problema que me topé fue la tendencia para el cerrojo que rebote un poco. Esto podría ser bueno o malo para su aplicación. Acabo de poner un temporizador en la entrada para que el PLC tenía que ver un sólido activado o desactivado durante 1 segundo para reaccionar a un cambio. Esto elimina cualquier falsos positivos. Sin un regulador para controlar la entrada, el interruptor funcionará como un interruptor momentáneo si se golpean. Con punta de 15-20°, lo llevarás una constante en (depende el peso de su perno).
