Paso 9: Extender los cables
Usted ha probablemente ya se dio cuenta cuando se prueba que los cables del LCD y otros dentro del monitor no son lo suficientemente largos para ir donde gustaría que en un producto final. A continuación nos amplía estos cables.

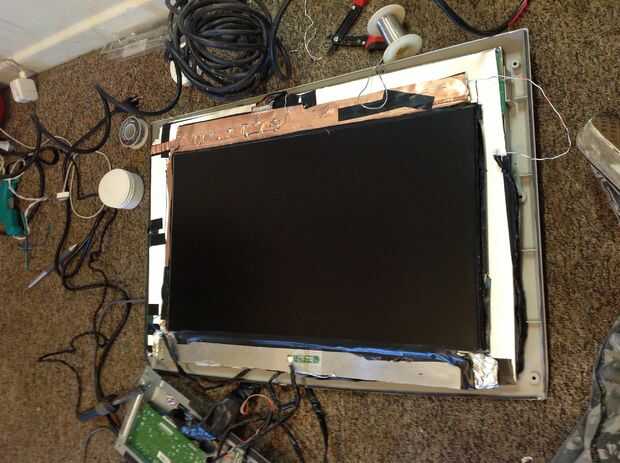

Decida dónde desea sus diversos componentes en el producto final (el inversor, el regulador del LCD, el underlight LED, los LCD controles).
Mida la longitud del Cable de cinta del arco iris necesitará para cada extensión, junto con los cables cuántos usted necesita y corte el alambre a la longitud.

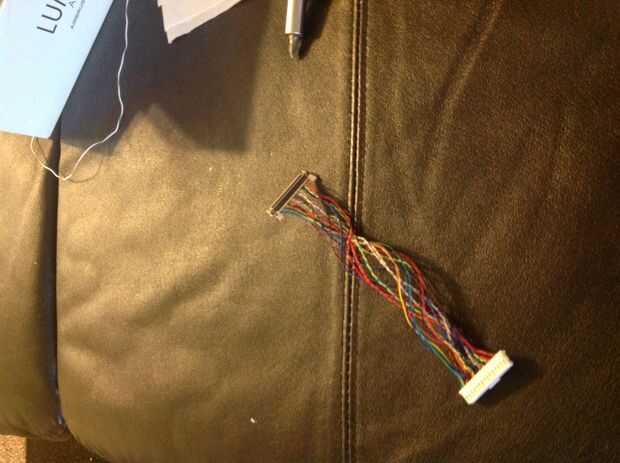

El proceso para cada extensión es la misma. Utilizaré el LCD LVDS Cable (porque es el más complicado) como un ejemplo, pero se aplica a cada extensión.
Una vez que la longitud de su cable que necesita, necesita cortar el Cable(or any other cable) LVDS.
Es mejor cortar los cables tres o menos a la vez, como que se está extendiendo el cable.
Elegir tres diferentes colores los cables como se muestra en la imagen y cortar en el medio.
Ahora tira de ambos lados de los cables para revelar los cables de cobre.
Hacer esto a tres de su cable de cinta los cables así.

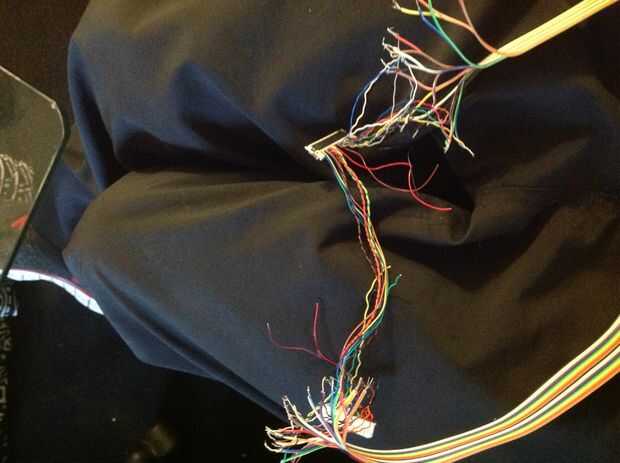

Ahora gire firmemente cada cable con un alambre de cable de cinta en ambos lados para extender cada cable.
Asegúrese de que cada conexión no se derrumbará como haces el resto de los cables. (nos se suelda al final para ahorrar tiempo y evitar un lío pegajoso fluxy)

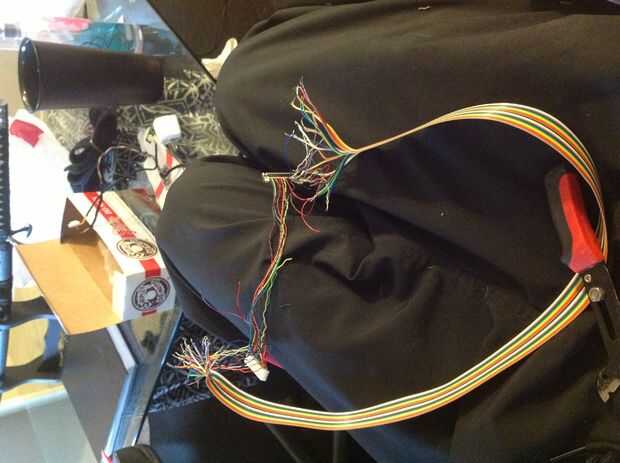

Ahora repita este tres hilos de proceso en un momento hasta que todos los cables se han extendido.
NO no cortar todos los cables a la vez es muy difícil hacer un seguimiento de todos los colores y es más probable fracasar en el resultado final.
Una vez que todos los cables se han extendido, vamos a empezar las conexiones de soldadura.
Sumergir cada conexión cobre en pasta de soldadura antes de soldar cada conexión. (Si no sabes soldar hay excelentes videos en youtube que muestra lo mejor que me lo explico)
Ahora necesita aislar cada cable con cinta aislante o pegamento caliente.
Si simplemente utilizando cinta aislante Envuelva cada conexión con la cinta un poco para que no de todos modos de tocar uno al otro. Una vez que cada cable cinta todo pegado los alambres juntos tan plana como sea posible para mantener la cinta envuelta en cada alambre de deslizamiento.
Si se utiliza pegamento caliente, utilice cinta aislante para pegar cada cable a un pedazo de cinta de largo sin tocar unos a otros. Luego pegamento caliente todos los cables, que cubre todas las partes de ellos. Una vez que el pegamento se haya secado, retire la cinta y pegamento caliente de ese lado. Ahora usted puede cinta aislado con cable para hacerlas estéticamente más agradable y plana.
Hecho.
Ahora que conoces el saber el método de extender cables puede extender el resto a la longitud deseada.
