Paso 4: Pelar la pantalla LCD

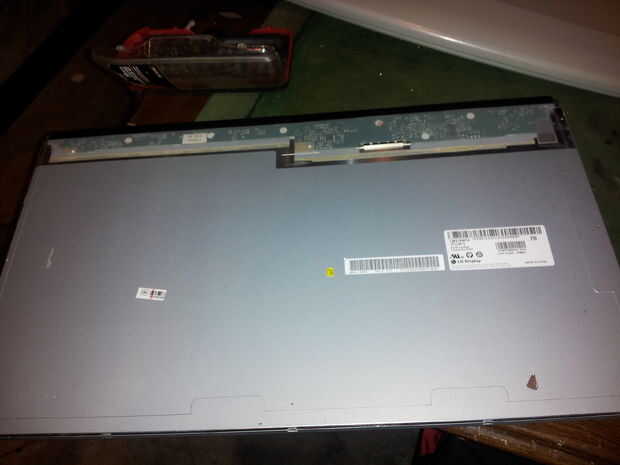

Para este proyecto completo trabajar la intuos tablet debe leer a través del panel lcd para la pluma y el usuario en el otro lado. Como se ve en la primera foto el panel LCD tiene una caja de acero que estructuralmente juntos. El acero o cualquier metal también se bloqueará la señal de la pluma de llegar a la tableta y debe eliminarse. Por experiencia esta parte se realiza mejor en una zona sin polvo.

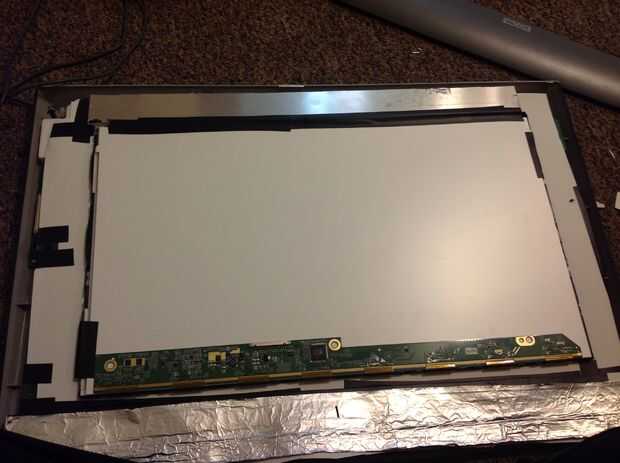

Primero quitar el bisel frontal de acero que se lleva a cabo con clips de ser muy cuidadoso al eliminar nada en este momento como la pantalla LCD es de vidrio y se agrietará fácilmente si se manipula incorrectamente. Una vez que el bisel de acero frontal está apagado, puede voltear la pantalla LCD y retire la cinta de protección de la placa de circuito.

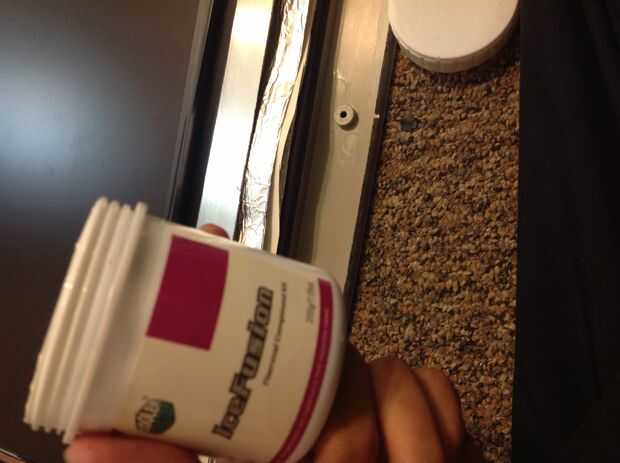

La placa de circuito se puede doblar luego hacia afuera. Retire todos los tornillos pequeños en lugar alrededor de los bordes de la pantalla LCD. Ahora podrá quitar (con alguna ondulación) el aluminio y el acero nuevo. La pieza posterior acero simplemente se adhiere a la placa de aluminio y ahora debe ser quitada. Conectada a la arista inferior de aluminio con adhesivo térmico es la tira de LED.
Ahora dejar de lado el conjunto de pantalla lcd.

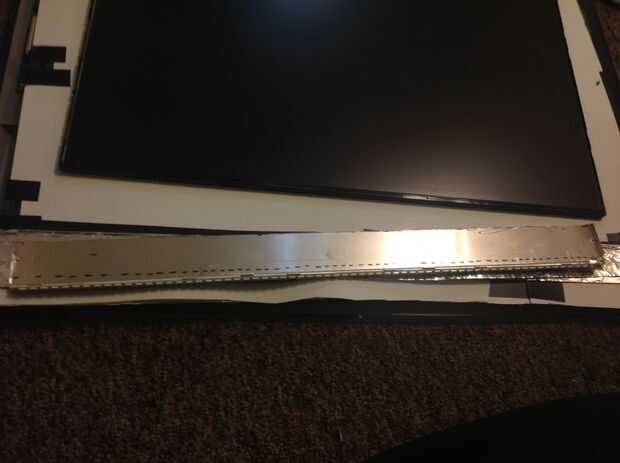

Ahora usted debe cortar la la delgada placa de aluminio como se muestra en la imagen (ignorar la línea marcador negro), dejando cerca de dos pulgadas desde el borde. Esto puede hacerse con una dremel, unos visillos o unas tijeras muy afiladas.

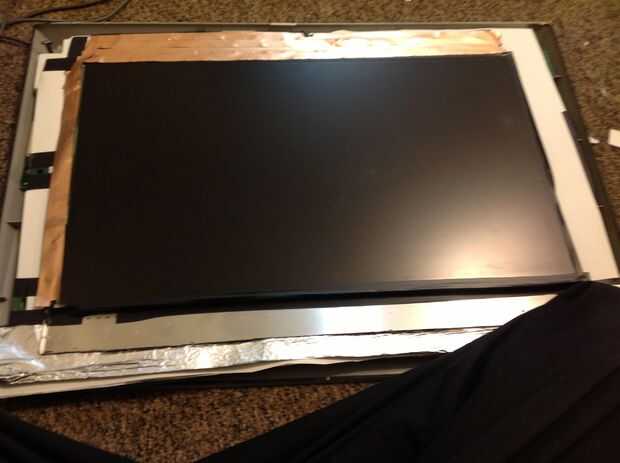

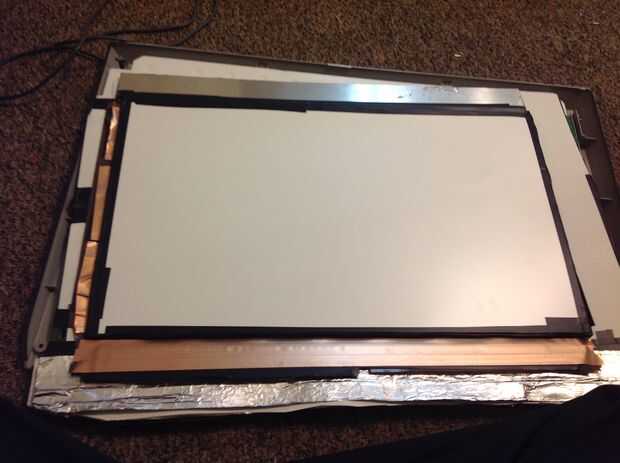

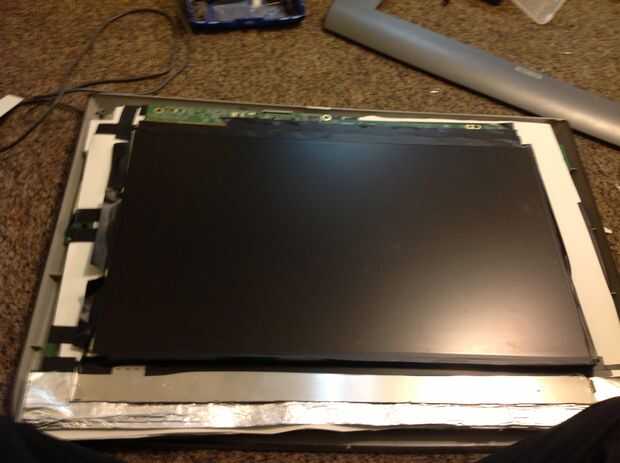

Volviendo a la pantalla, debe utilizar cinta aislante para unir las distintas capas de LCD ya que la carcasa de acero ha desaparecido. Con el circuito de LCD doblado hacia fuera (en la parte superior y pestañas a los lados también) debe cinta adhesiva los bordes para las capas del emparedado juntos teniendo cuidado de no cubrir el área de visualización de la pantalla LCD.
