Paso 5: Pelar LCD continuó
Ahora que la pantalla LCD es despojada y llevó a cabo junto con la cinta tienes que vuelva a colocar la tira del LED y el circuito de LCD del protector.

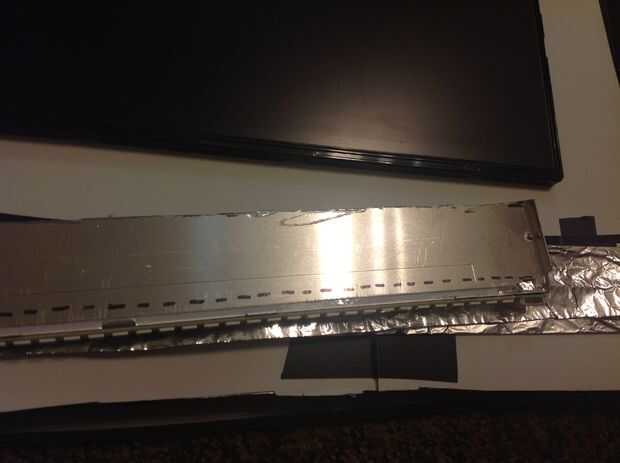

En la imagen te darás cuenta que el contraluz del LED ahora está encendiendo la pantalla LCD hacia atrás. Esto es para conservar la disipación de calor del LED por el aluminio restante sin el aluminio está en la zona activa de la tableta Wacom.

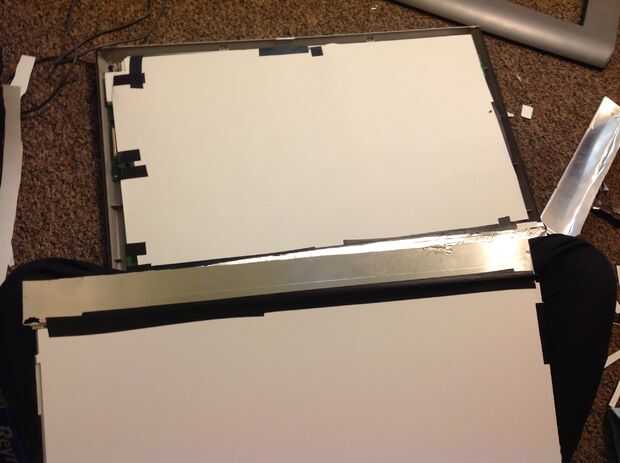

Para encender el LED al revés debe limar las pestañas de aluminio para hacer la superficie opuesto plana de LED. Luego retire con cuidado la tira de LED mientras trataba de no rasgar el adhesivo térmico en la tira del LED (mejor hecha con una hoja de afeitar). Ahora vuelva a colocar la tira en el otro lado como se muestra en la imagen.
La tira de LED se calientan mucho demasiado demasiado rápido ahora que han cortado la mayor parte de la placa posterior.

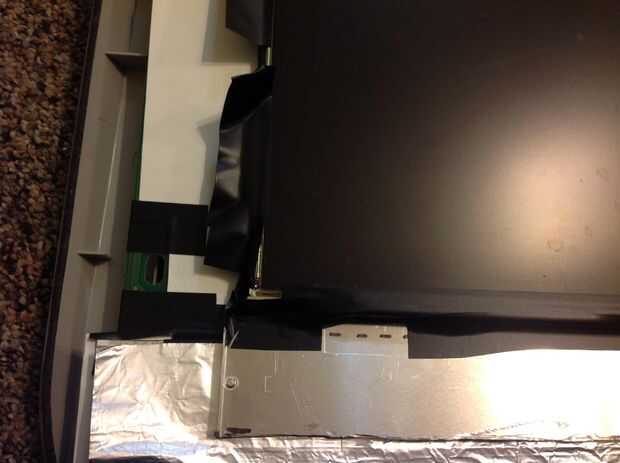

Para ayudar con la disipación de calor, os adjunto (con cinta y pasta térmica) una tira larga de papel de aluminio en la parte posterior de la placa de LED, que doblé y térmico usado pasta entre cada pliegue.

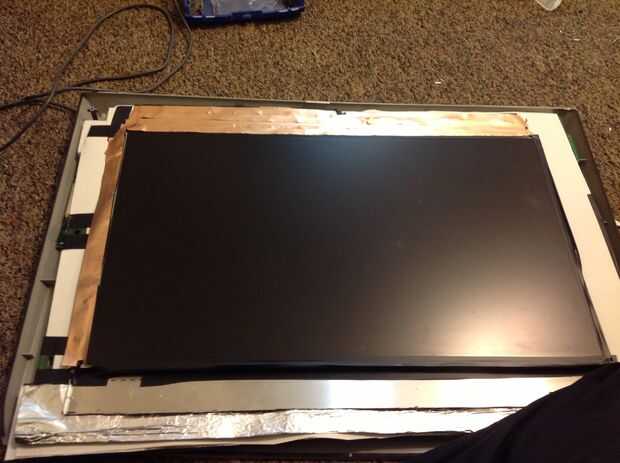

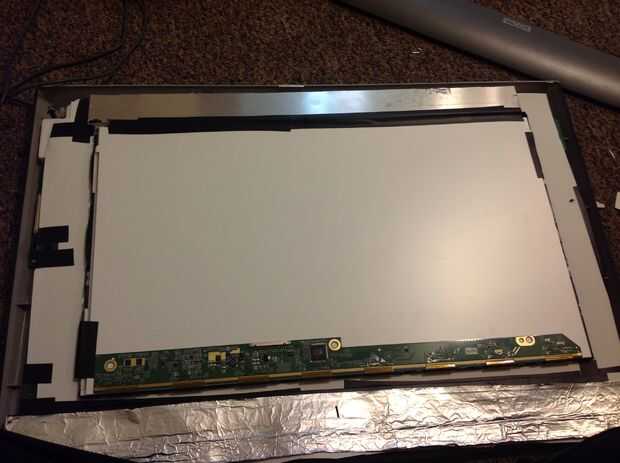

A continuación cubrí la circuitería de la LCD (en las pestañas superiores y laterales) con cinta aislante para protegerlos de la cinta de cobre que luego se aplica. Asegúrese de que todos los circuitos se cubre completamente con cinta aislante (frente y reverso) en primer lugar para evitar cortocircuitos antes de usar la cinta de cobre. Cuando la cubierta de cinta de cobre (frente y reverso), asegúrese de que tanto cobre en la parte superior y lateral están en el mismo circuito (tocan).
El propósito de la cinta de cobre es proteger el circuito de LCD para que sus señales se mantienen dentro de la jaula de cobre y no interfieren con la señal de pluma de Wacom.
