Paso 7: Extracción y preparación de la tableta de Wacom
Ahora que han tenido un gusto de lo que será la Cintiq DIY pasaremos a lo que es un producto terminado.
Para aumentar la distancia de la altura de la lectura para el lápiz de Wacom, debemos desmontar la tableta Wacom y corte el caso.

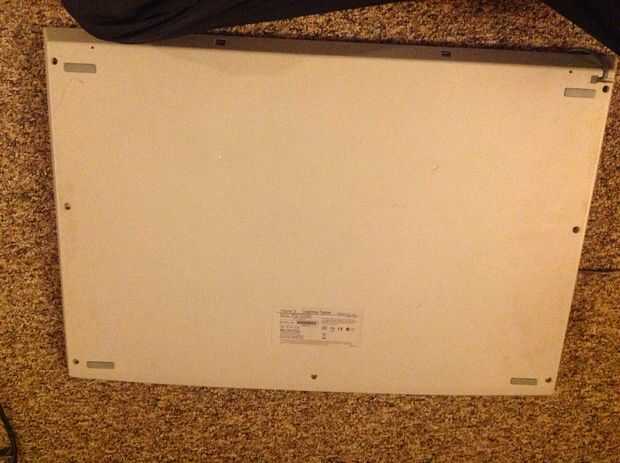

Primero desmontar el caso quitando los tornillos en la parte posterior de la caja.
Cuando se desenganche del bisel frontal sea muy cuidadoso al levantar no al rip la FCC los cables a los botones programables en la tableta de Wacom.

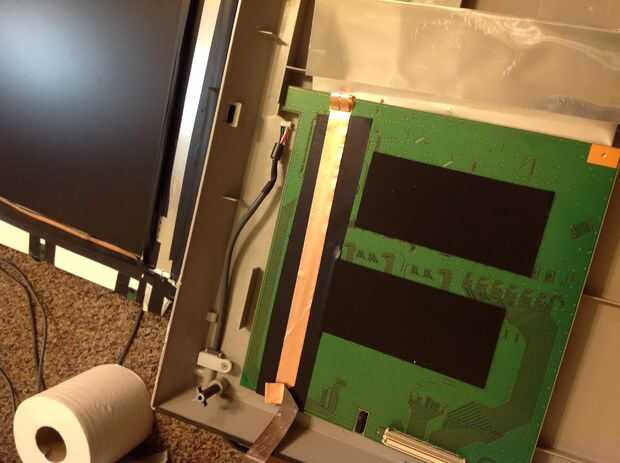

Ahora puede quitar el bisel frontal para revelar la placa de circuito de zona activa de Wacom, una capa de espuma, una hoja de metal y una placa de circuito más pequeño desmontable.
La espuma y hoja de metal, son componentes necesarios de la tableta y no deben perderse. Cubren toda la superficie de la zona superior activo de Wacom con un pedazo grande de papel o varios pequeños.
Ahora sandwich la hoja de metal, espuma, circuito y papel superior con cinta para que sea un montaje fino.

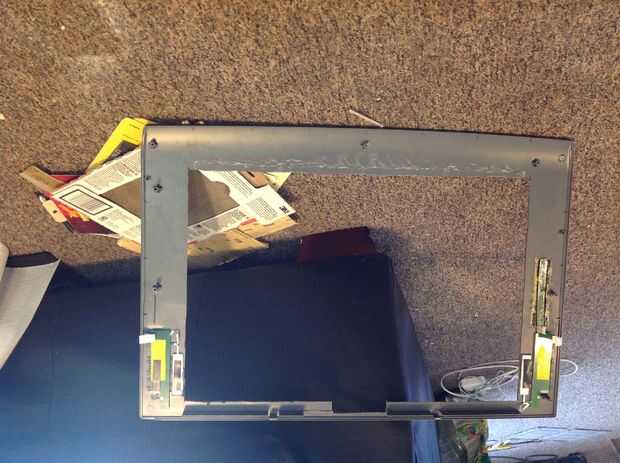

Ahora corte con cuidado un agujero con la Dremel en el caso de Wacom superior como cerca de la zona activa como sea posible para el montaje de LCD en. Cuando el orificio está cortado a presentar los bordes para que sea suave.

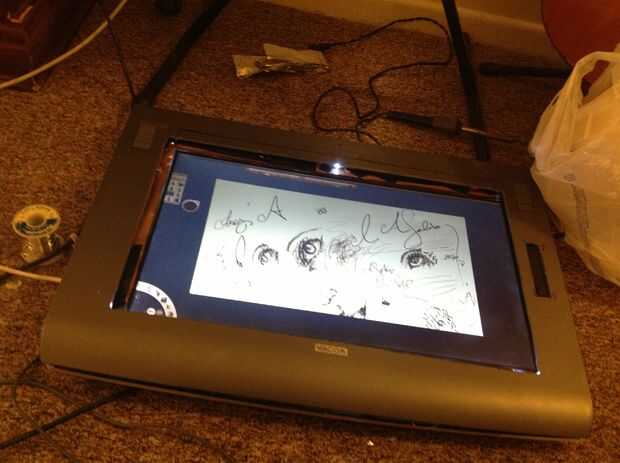

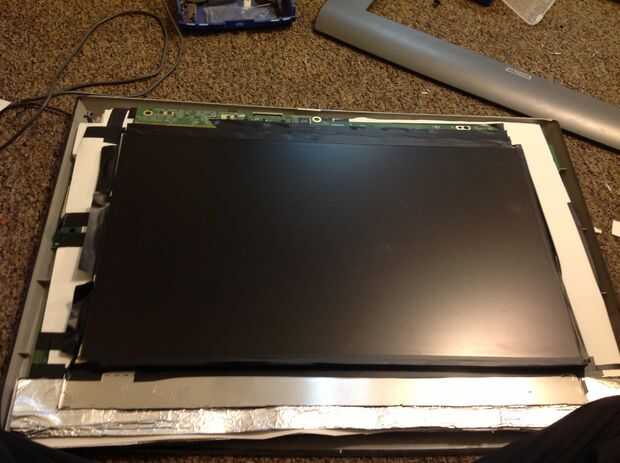

Su montaje de LCD debe ser capaz de adaptarse y ser accesibles de borde a borde con el lápiz de Wacom con el monitor en. (que tenga que modificar la configuración de la zona activa de los controladores de Wacom)
