Paso 1: Inicio construcción antena LauC2

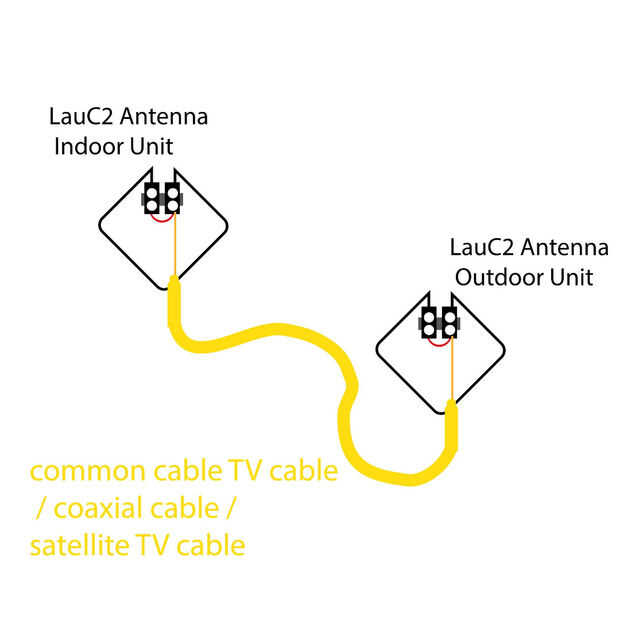

Mire el dibujo. Primera sección vamos a construir es la antena de 3G con el alambre del hierro de la ropa soporte /wire percha, el dibujo del color negro. No es necesario eliminar la capa de pintura.
Straiten el ropa soporte alambre y percha de alambre con los alicates [i mano] doblar 4cm en la esquina cerca de 45 grados.
- Luego mida 8cm desde la curva y doblar hacia dentro en 90 grados.
- Luego mida 9cm desde la curva y doblar hacia dentro en 90 grados.
- Luego mida 9cm desde la curva y doblar hacia dentro en 90 grados.
- Luego mida 8cm desde la curva y doblar hacia dentro en 90 grados.
- Pasada de flexión es igual que la primera suave 4cm cerca de 45 grados donde instalar extender bloque de conector de cable eléctrico, inserte el bloque de conectores en los extremos de ambos finales del alambre y apriétela.
Todo el alambre está conectado dentro del bloque conector. El área de 4cm, limpiar o quitar la ropa soporte / alambre de colgador de ropa escudo [capa de pintura]. Usted tiene que utilizar el cortador de alambre para cortar el alambre. Construir unidad 2. Un perchero para construir unidad 2 este tipo de antena. Tal vez te tome 1-2 horas o menos.
Siguiente paso es la antena inalámbrica, el naranja y amarillo dibujo. En esta sección que tenemos que utilizar el cable de TV por cable común. Para el primer corte de la chaqueta plástica sobre 15-20 cm de longitud, depende del núcleo central redondo / dependen de vueltas, si para probar el núcleo central redondo / vueltas, bueno tal vez unos 20 cm. el núcleo central redondo / vueltas diámetro. Ahora puede ver el escudo metálico] como una tela de araña, cortó este escudo metálico y mirar el dibujo, la línea roja es el escudo metálico para ser instalado. No tiene desperdicio. Sólo torcido hacia abajo el protector metálico se convierten en un cable sin cortar [cortarlo si demasiado largo ] y entra en el bloque del conector en la línea roja y apriete, no forma de necesario a U. Luego hacia el cable, cortar el aislante dieléctrico con cuidado, tenemos el núcleo central para la construcción de la antena inalámbrica.

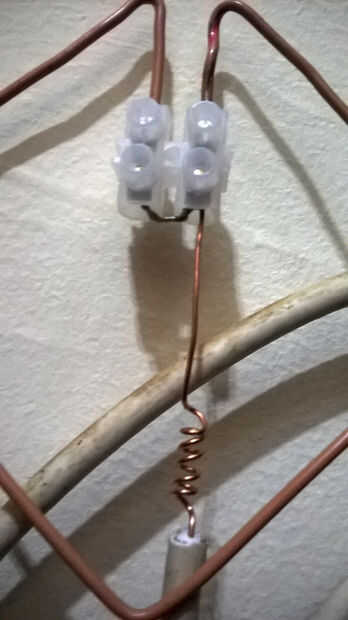

Volver a dibujar otra vez. Unos 5cm desde el borde del centro de la base [o inicio en el borde de la chaqueta plástica depende de la longitud del núcleo], necesitamos hacer 5 ronda / gira hacia la derecha, E GSM 900 2, lo podemos hacer con destornillador [ 3-6 mm impulsión del tornillo phillips ], sólo el núcleo central y de la curva / enciende la varilla. Derecho entonces el centro de la base tanto en zona como la foto. Ahora tenemos que montar esta antena inalámbrica para la antena de 3G. Mira el dibujo cómo este hecho. Recuerde que el borde del alambre de núcleo central que se han unido el alambre del hierro y apriete. No te olvides el cable rojo.
Después de unas pruebas, B1-WCDMA 2100, 4G tiene que ser núcleo central /turns ronda 7 en la unidad exterior y núcleo redondo 5 / se convierte en unidad interior. Use su teléfono inteligente buscando la ubicación tiene fuerte 4G de señal a la unidad al aire libre.
Definir una buena intensidad de señal es tal vez una estable 3 bar señal 2G, no una señal inestable saltar arriba y abajo muy a menudo. Probablemente se tome un tiempo para conseguir el lugar adecuado.
Si usted no está muy seguro, solo hace 7 redondo /turns en unidad de puerta y /turns Ronda 5 en unidad interior. Si la intensidad de la señal todavía demasiado débil, puede ensayo y error aumenta la unidad al aire libre el núcleo central redondo / convierte el 1 a la vez. 1 vuelta / vueltas medias 1 círculo completo.
Lo que necesitas tanto borde [Corte] del cable a la antena inalámbrica. Mejor Instale el extremo de un cable en la azotea o cerca de la tapa de la azotea, zona abierta. Un extremo está dentro de la casa, dondequiera usted tiene gusto.

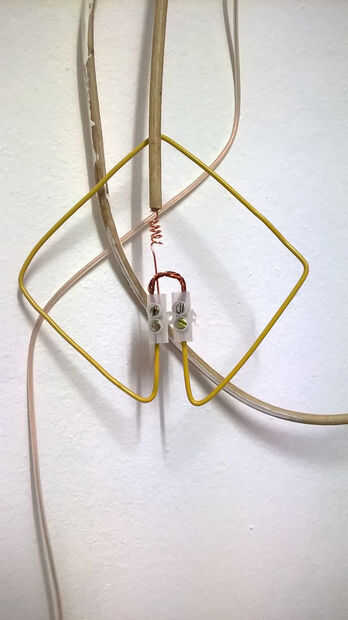

Armado, ambos extremos del cable de TV tienen una antena de LauC2 acabada como la foto.

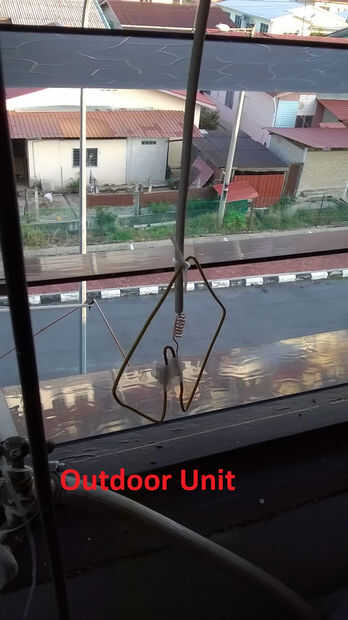

Cuando usted termina de construir la unidad 2 de esta antena. Una instalación de unidad en al aire libre donde se pueden obtener la intensidad de señal fuerte de la célula y el frente [área plana] de la antena tienen cara vertical para Torre de celular, en algún lugar. Ajuste la antena de LauC2 hasta que usted satisfecho con la fuerza de señal, prueba usando su teléfono, recomienda sistema de teléfono 2G para fines de ajuste de antena. Manténgase alejado de cualquier malla de alambre, objeto de bloqueo, dispositivos inalámbricos. Puede poner dentro de la ventana de la casa donde pueden obtener buena intensidad de señal. Si tu casa tiene iluminación huelga historia, mantenga la antena en lugar seguro.

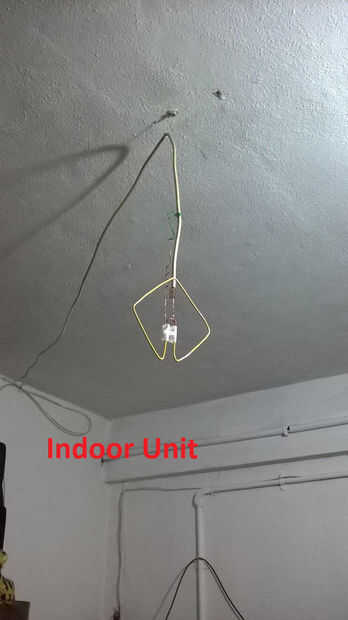

Ahora la unidad interior, dondequiera usted tiene gusto donde usted quiere poner la antena. Recomendado en zona de altura y área abierta para mejor recepción interior [o el centro del techo de la sala] y la ubicación que siempre ocupado con su teléfono y mantener la distancia con el router inalámbrico. Sólo una condición, vertical u horizontal. ¿Por qué? ¿usted pide? Tome el teléfono si la antena es vertical, vertical consigue fuerte la intensidad de señal de teléfono también. Señal 2G siempre tienen mejor recepción de señal de teléfono celular, dispositivo probado Nokia 1110i, 3 bar o completo. Lumia 635 2 puede obtener 3 barras de señal. Mover muy lejos de la antena de la unidad interior de Lau2C, caída de señal, probado el 20-25m todavía tienen 2-3 bar. 1-3m que llego bar usando Nokia 1110i completo. Teléfono inteligente siempre con señal pobre.
Sacar tu smartphone teléfono adicional, caso de algunos teléfono realmente debilitar la recepción. Si todo bien, usted puede marcar y recibió llamada de ingreso, incluso los débiles de la demostración del teléfono la señal dentro de casa, todas las compañías de teléfono tienen una línea directa gratuita llamada, marque el número y escucha la calidad de audio.
La antena que no parte de aislamiento no debe tocar la pared o conductor eléctrico.
Si desea un valor de dB, modo de prueba de campo en tu smartphone
- Nokia / Windows Phone, marque ## 3282 #
- iPhone, marcar * 3001 #12345 #*
Android, accede a ajustes > General > Acerca de teléfono > red o estado
Más el valor de a - 50 dB, mejor es la intensidad de la señal
