BRICOLAJE de 2G / 3G / 4G WIFI celular señal booster (4 / 4 paso)

Paso 4: Versión 2.0

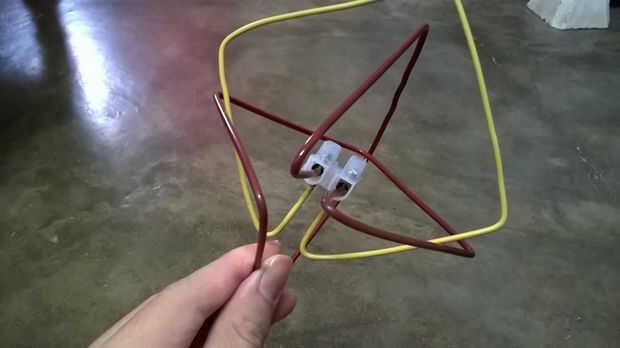

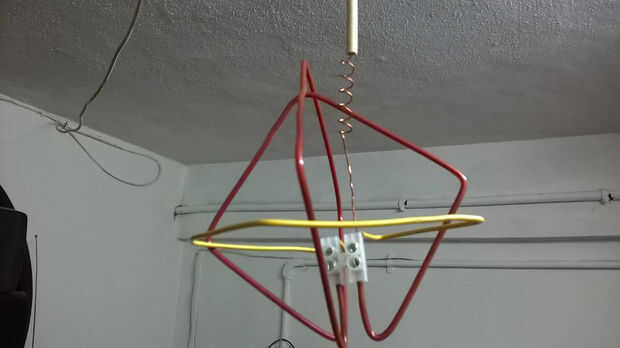

La versión 2.0. Tipo de ciencia ficción, tiene conjunto 3 en 1. Este diseño muestra resultados más prometedores, pero todavía tiene que instalar en la ubicación correcta, donde tienen una intensidad de señal de celular estable consistente para unidad exterior. Imagen muy pronto.

Asamblea 1, guía paso a paso

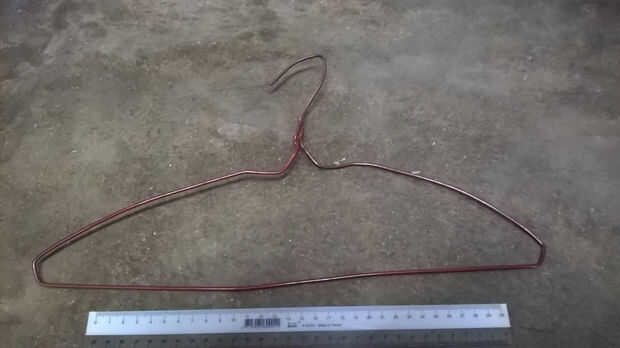

1. straiten la percha de alambre de hierro.

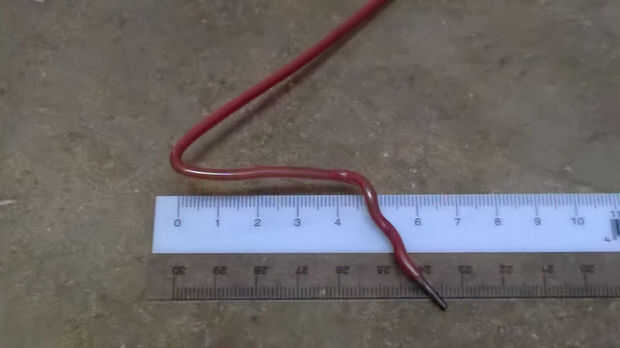

2. curva de 4cm en la esquina cerca de 45 grados, solamente esta área tiene que eliminar la capa de pintura.

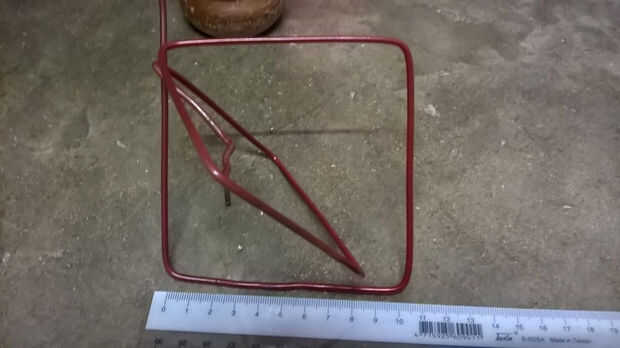

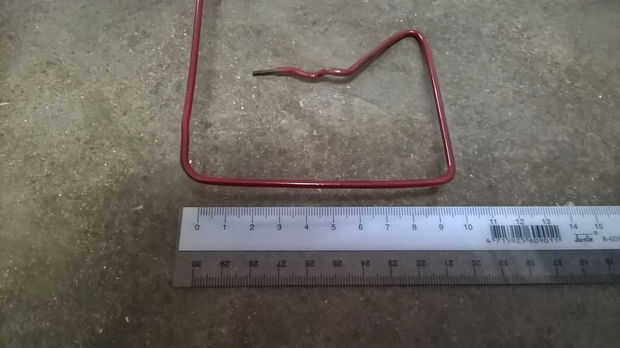

3. luego mida 8cm desde la curva y doblar hacia dentro en 90 grados.

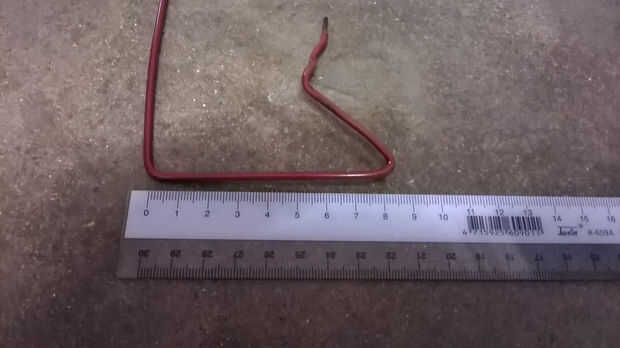

4. luego mida 9cm desde la curva y doblar hacia dentro en 90 grados.
5. luego mida 9cm desde la curva y doblar hacia dentro en 90 grados.
6. luego mida 8cm desde la curva y doblar hacia dentro en 90 grados

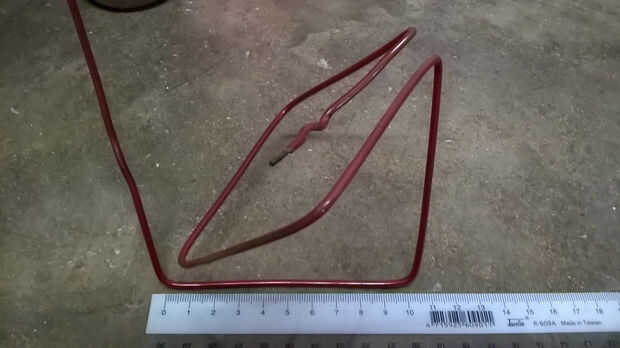

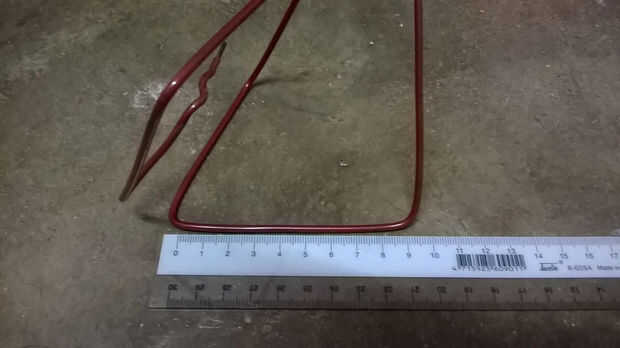

7. de la curva gire 90 grados.

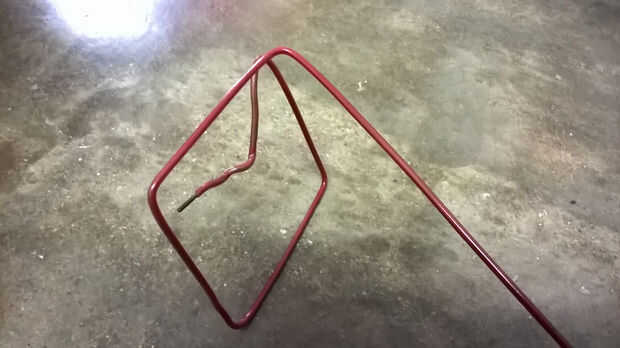

8. luego mida 9cm desde la curva y doblar hacia dentro en 90 grados.

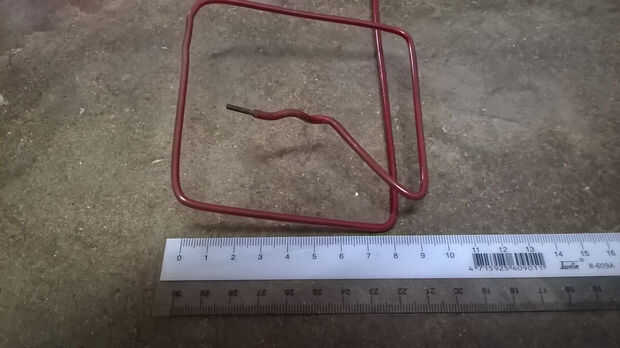

9. luego mida 10cm desde la curva y doblar hacia dentro en 90 grados.
10. luego mida 10cm desde la curva y doblar hacia dentro en 90 grados.
11. mide 9cm de la curva.
12. Pasada de flexión es igual que la primera suave 4cm sobre 45 grados hacia el interior y quitar la capa de pintura.
13. Alambre de hierro de 4cm de extremo a extremo encaja en el bloque conector y apriete.

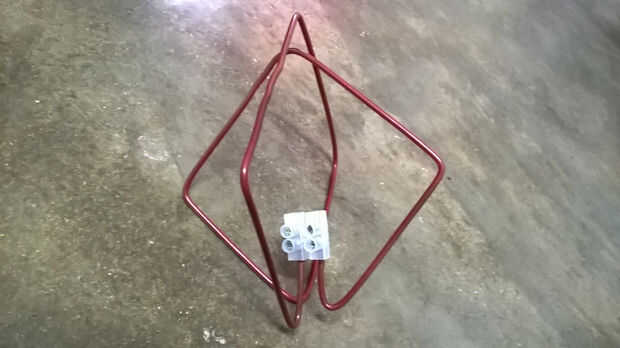

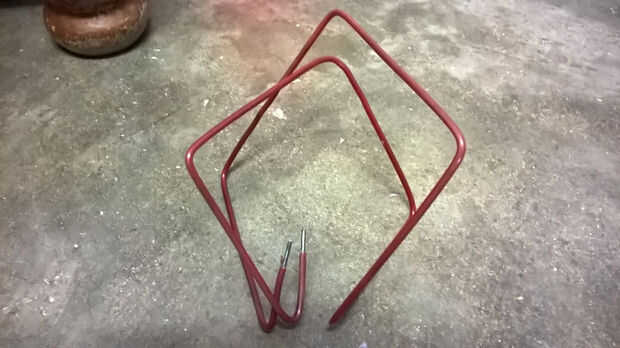

14. así es antena 3G interno y externo 3G antena 1.

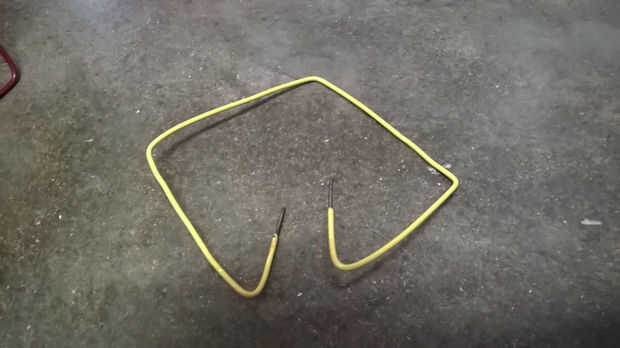

Montaje 2, guía paso a paso

1. puede utilizar la antena 3G existentes o siga a las instrucciones en el paso 1.

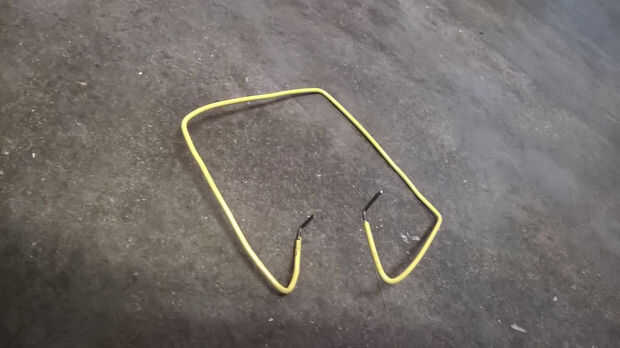

2. el final área de 4cm del extremo, a medir una longitud suficiente que cabe en el bloque del conector, tal vez un 1cm.
3. ambos finales 90 grados hacia adelante de la curva.

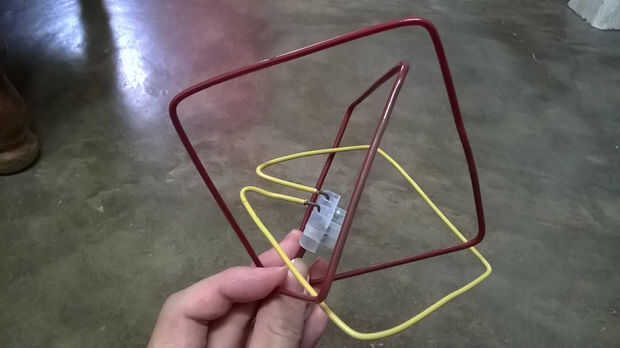

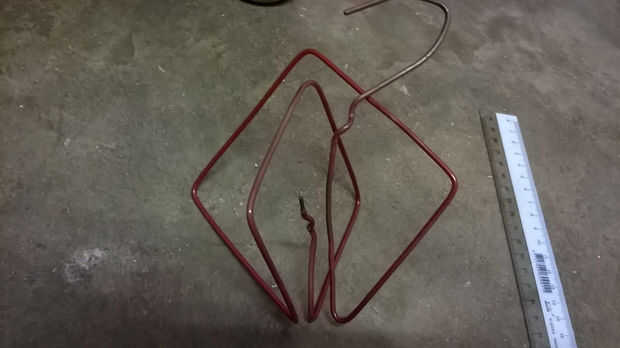

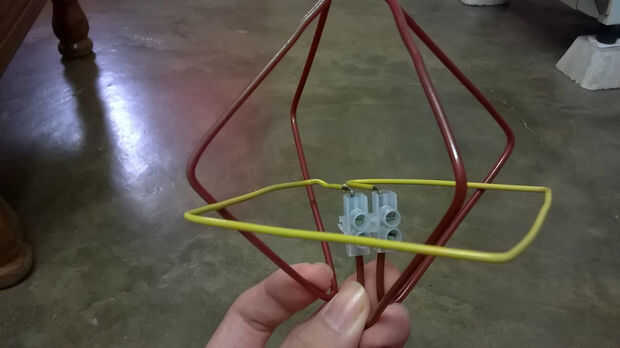

4. Vuelva a colocar el cable rojo con esta Asamblea, esta Asamblea es horizontal en el centro de la Asamblea 1.
5. Coloque en la parte inferior del bloque conector y apriete.

Conjunto 3, guía paso a paso

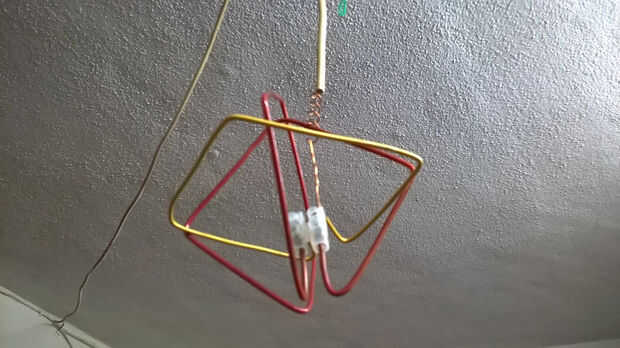

1. la antena inalámbrica. casi igual como el viejo diseño.
2. 7 vueltas para unidad exterior y 5 vueltas para unidad interior
3. la longitud tiene que llegar a la parte inferior de la unidad 1, se puede tirar un poco.
4. entra en el bloque conector y apriete.

Nota: También puede doblar esta antena con una pieza de alambre de hierro sin recubrimiento de pintura sin ningún corte demasiado. y también puede ajustar toda la antena a diferentes ángulos para mejorar la eficiencia.
