BRICOLAJE de IoT WiFi detector de movimiento con notificación por correo electrónico con sensor PIR y ESP8266 (2 / 10 paso)

Paso 2: Preparar el hardware

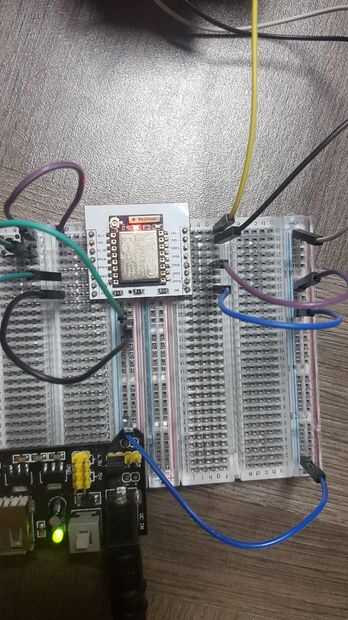

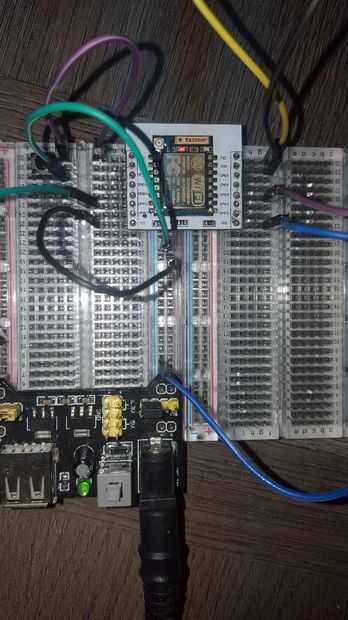

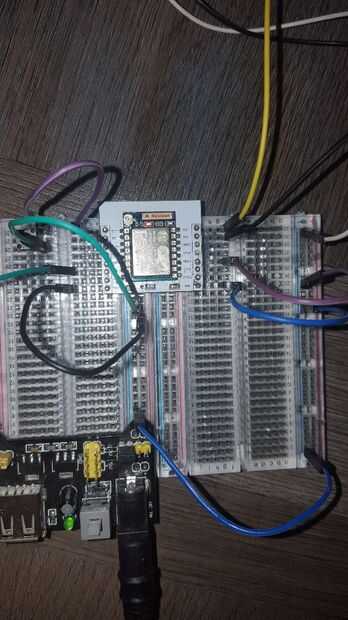

Cableado ESP8266

Nombre PIN | Conexión

Restablecer | mediante pulsador a la tierra

GPIO12 | Pin de datos de sensor PIR

VCC | 3V3

TXD | CP2102 TXD Pin

RXD | CP2102 RXD Pin

GPIO0 | TOMA DE TIERRA

TOMA DE TIERRA | TOMA DE TIERRA

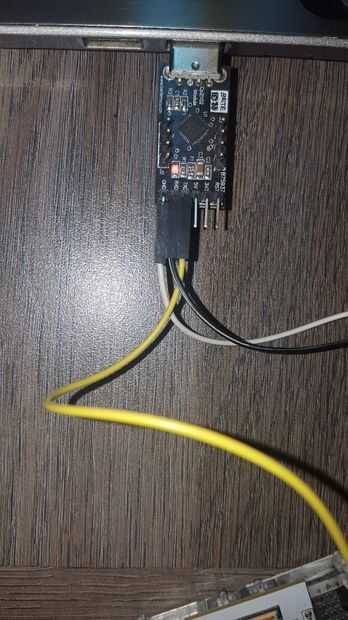

Cableado de CP2102

Nombre PIN | Conexión

TDR | ESP8266 TXD Pin

RXD | ESP8266 RXD Pin

TOMA DE TIERRA | TOMA DE TIERRA

Sensor PIR

Nombre PIN | Conexión

VCC | 5V

TOMA DE TIERRA | TOMA DE TIERRA

HACIA FUERA | ESP8266 GPIO12 pasador

Nota: subir código ESP8266 primero conectar GPIO0 a tierra, restablecer esp y luego subo el código. Después de cargar código GPIO0 se puede desconectar otra vez.
