Paso 7: Conexión serie y paralelo
Después el cálculo de la batería capacidad y panel solar valorarlo han les cableado. En muchos casos el tamaño del panel solar calculado o la batería no está fácilmente disponible en forma de unidad en el mercado. Así que tienes que añadir pequeños paneles solares o baterías para que coincida con sus requisitos del sistema. Para que coincida con el voltaje requerido y la intensidad tenemos que usar la conexión serie y paralelo.

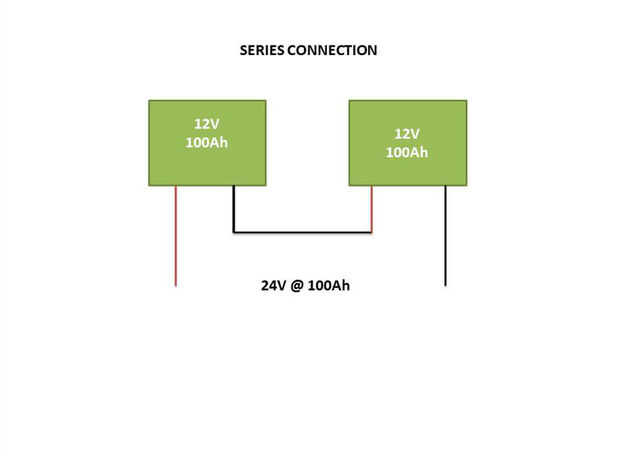

1. serie de conexión:
Para cablear cualquier dispositivo en serie debe conectar la terminal positiva de un dispositivo a la terminal negativa del dispositivo siguiente. El dispositivo en nuestro caso puede ser el panel solar o batería.
En serie los voltajes individuales de cada dispositivo es aditivo.
Ejemplo:
permite 4 12V baterías se conectan en serie, entonces la combinación producirá 12 + 12 + 12 + 12 = 48 voltios.
En combinación de la serie la corriente o amperaje es el mismo.
Así que si estos dispositivos eran pilas y cada batería tenía una calificación de 100 Ah y 12 voltios el valor total de este circuito serie sería 48 voltios 100Ah. Si fueran paneles solares y cada panel solar tenían una calificación de 17 voltios (voltaje del oscilador) y clasificaron en 5 amperios, entonces el valor total del circuito sería 68 voltios, 5 amperios.
2. paralelo conexión:
En conexión en paralelo debes conectar el terminal positivo del primer dispositivo a la terminal positiva del siguiente dispositivo y terminal negativo del primer dispositivo al terminal negativo del próximo aparato.
En conexión en paralelo el voltaje es seguir siendo la misma pero la corriente nominal del circuito es la suma de todos los dispositivos.
Ejemplo:
Permite dos baterías de 12v, 100Ah se conectan en paralelo entonces la tensión del sistema es que queda 12 voltios pero la corriente nominal es 100 + 100 = 200Ah. Del mismo modo si dos paneles solares de 17V y 5 amperios se conectan en paralelo entonces el sistema habían producido 17 voltios, 10 amperios.
