Paso 5: Tabulación de las células
Estas células son 0, 5V, ~3.5A cada uno y la serie por cable en... ¿Qué? Es derecho! que el panel acabado 18V y todavía ~3.5A! Si sólo tuvieras un panel que estaban tratando de cargar una batería de 12V a 12V, no! Necesita esa cresta extra en tensión para mantener esa diferencia de potencial para cargar la batería.
En la sección de materiales, la foto que muestra el cable de tabulación en tiras de poco necesario manualmente cortar yo mismo. Tabulación de alambre generalmente viene en un carrete, y por qué corté un pedazo de cartón 3 pulgadas en dimensión. Sé lo que estás pensando, "¿por qué no simplemente cortar un pedazo de 6 pulgadas de cartón ya que las rayas deben ser de 6 pulgadas de largo?" También quería asegurarse de que el cable tenía un poco más de 6 pulgadas de bucle alrededor de la cartulina porque es necesario que haya un pequeño espacio entre las células.

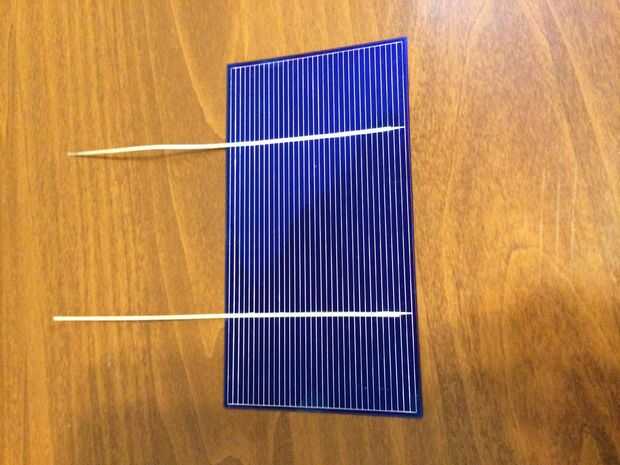

Una vez tienes 72 pedazos de alambre de tabulación, es necesario aplicar un poco de flujo de su pluma de flujo a las dos tiras de gris en la parte delantera de la célula solar y utilice el soldador soldarlo hacia abajo como en la primera foto. Tabulación de alambre tiene soldadura para que no te preocupes sobre la aplicación de más. Usted sabrá cuando la plancha está bastante caliente porque el alambre tabulación cambiará físicamente un poco para fundir a la célula solar.

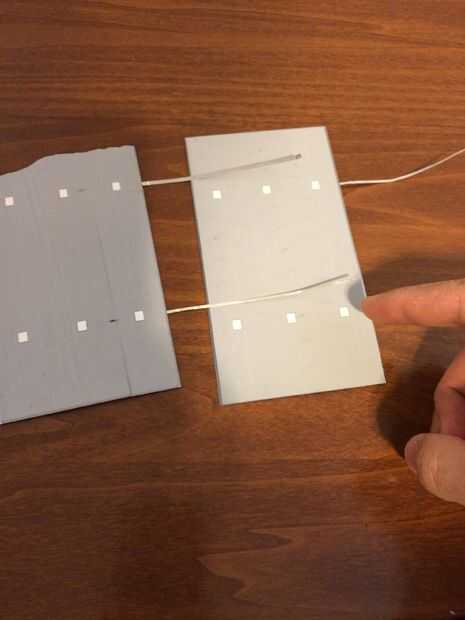

Fichas al frente de todas las 36 células solamente. Quería hacerlo primero para probar cada célula individual contra el sol para asegurarse de no eran defectuosos o los no recalentarse durante la tabulación o algunos tal fiasco. Tensión de los elementos de prueba temprano y a menudo evitar un gran dolor de cabeza... no... migraña, más tarde el en el cableado. El siguiente paso es soldar el cable de tabulación en los frentes de los paneles en la parte posterior de la célula siguiente. Este es el cableado de serie como se ve en la foto dos.
