BRICOLAJE de los auriculares Bluetooth v2.0 (mejorado) (1 / 5 paso)

Paso 1: Preparación: recopilación de herramientas y materiales

La lista de herramientas y materiales serán un poco más larga que para la estructura original. Habrá también un paso adicional para preparar un PCB para alojar la unidad BLK-MD-SPK.

Partes:

• Auriculares (yo estoy usando la misma vieja Sennheiser HD 201) ~ gratis
• Batería de teléfono móvil (en mi caso una vieja BL - 5C, pero nada de lo que cabe - obras) ~ libre (aproximadamente $3,00 nueva)
• Módulo Bluetooth negro-MD-SPK-B ~ tan bajo como $7,50
• Módulo ~$2.50 de la carga de la batería de Li
• Mini Jack de 3.5mm x 2 (macho y hembra) ~$0.20-$0.30 cada
• Interruptor ~$0.30
• Pequeños botones x2 ~$0.20-$0.30

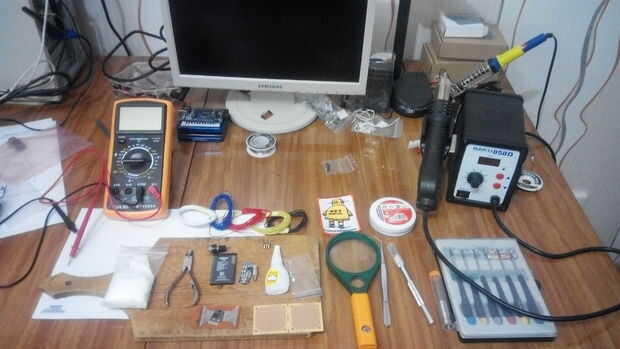

Herramientas:

• Destornillador Phillips (PH0, PH00)
• Destornillador de cabeza plana pequeño
• Soldador de 40W
• Multímetro (por si acaso)
• Tijeras, pinzas, cortador de alambre
• Herramienta rotatoria con corte y pulido bits + una pequeña broca para agujeros de la PCB
• cable mini-USB
• Cargador del teléfono móvil

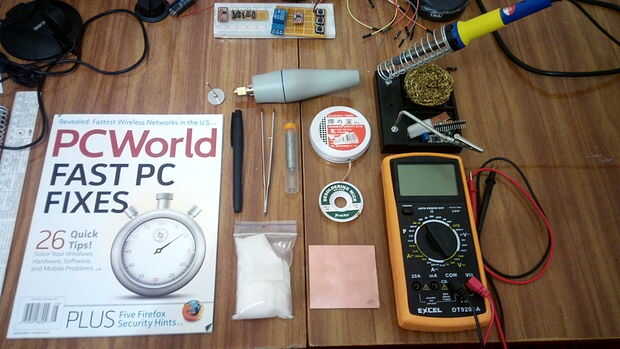

Materiales diversos:

• alambre de 1mm
• Un solo lado PCB
• Fundente (preferiblemente sin residuos)
• Alambre de la soldadura
• Mecha de soldadura
• Cinta aislante
• Pegamento caliente + dispensador (opcional)
• LEDs (rojo x 1, x 1 azul) de 2mm (opcional)
• Cloruro de hierro (III) o persulfato de sodio
• Acetona o quitaesmalte para uñas basados en acetona

Dependiendo de que partes tienes y que distribuidor obtienes tus partes del costo total de este proyecto pueden variar de tan bajo como $10,00 a aproximadamente $20.00 en el peor de los casos (herramientas no incluidas).

PCB para este proyecto se hará utilizando la técnica de transferencia de toner, pero cualquier alternativa (por ejemplo, fotoresistencia) será suficiente.
