Paso 5: El detalle algo que no era
Esto fue un poco interesante que hice que terminé usando no pero pensé que quizá sería útil si alguien más quería usar en su propio diseño.

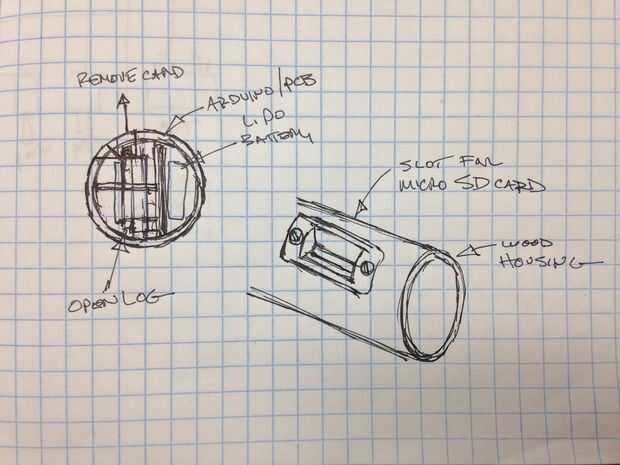

La idea original que llevaba era tener la OpenLog micro SD accesible a través de una ranura de corte en el lado de la madera cuerpo-que forma la tarjeta puede ser sacado sin tener que abrir el destornillador. Hice una placa de latón para esto para que sea realmente fácil acceder a la tarjeta SD pero lamentablemente no funcionó hacia fuera como corrí de habitación, que tuve que cambiar la Junta OpenLog de una vertical a posición horizontal y cambiarla para hacer todo lo que cabe. Si rediseñé la electrónica dentro del destornillador haciendo un PCB personalizado sería capaz de reducir significativamente la cantidad de cableado y liberar el espacio necesario.

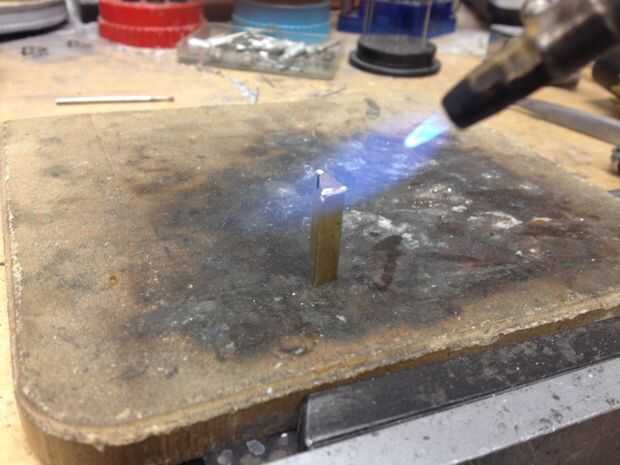

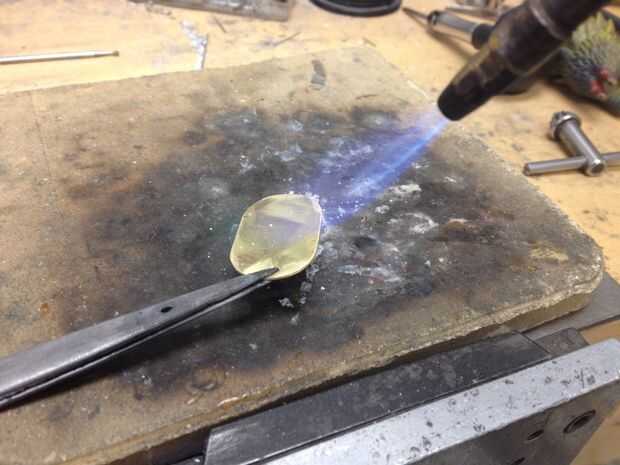

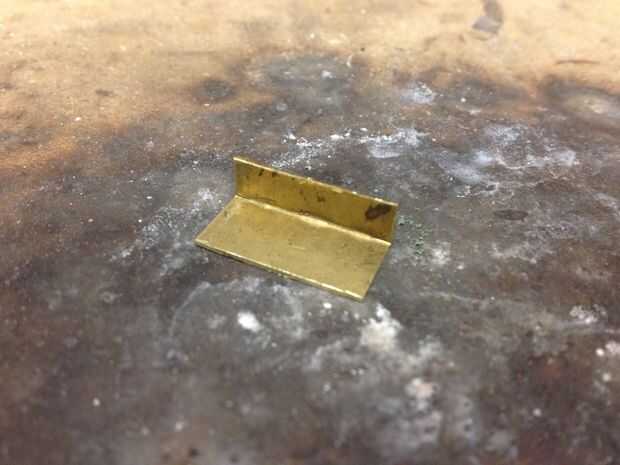

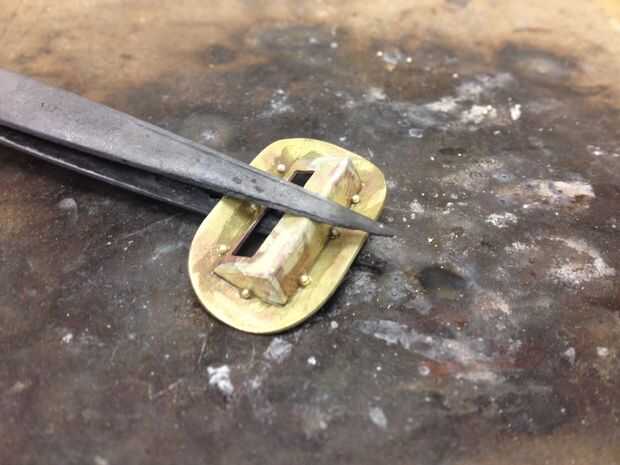

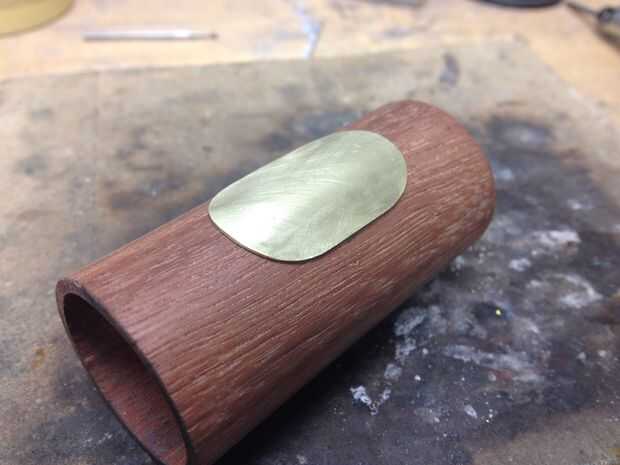

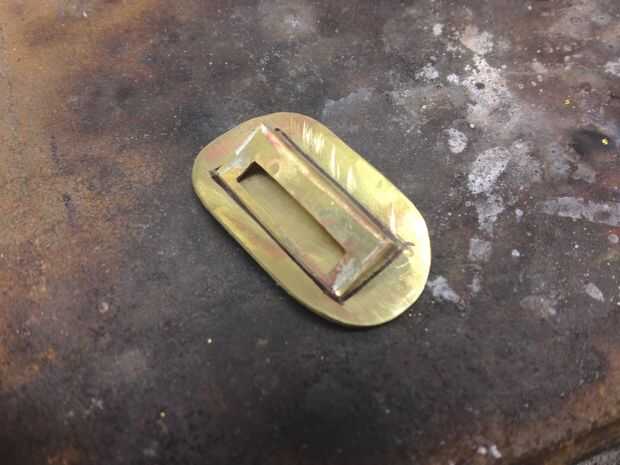

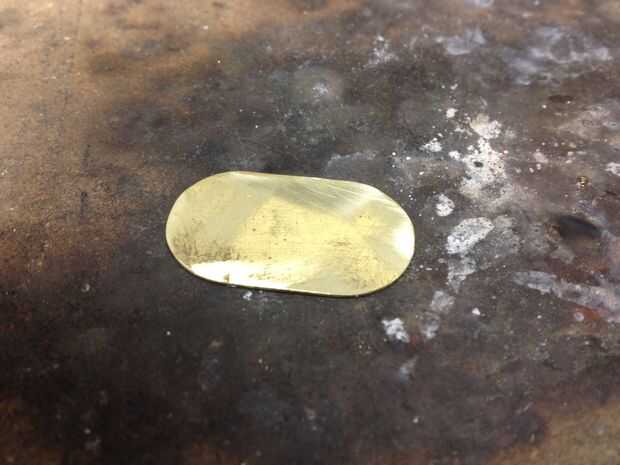

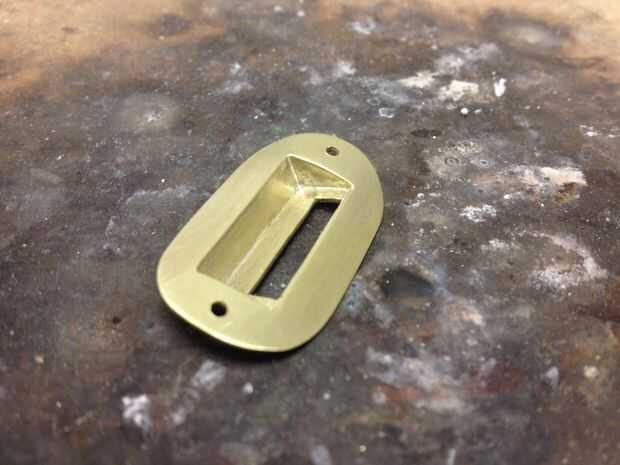

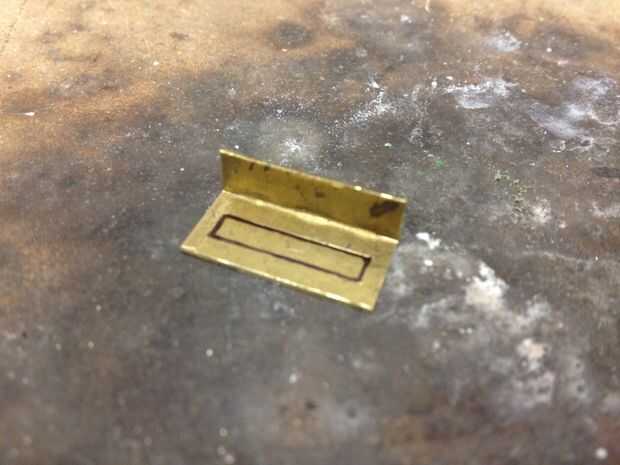

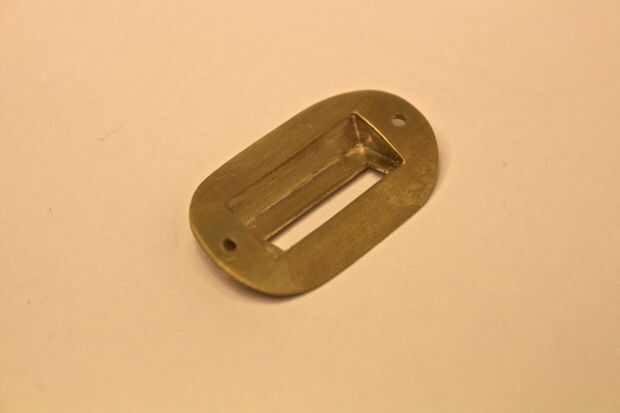

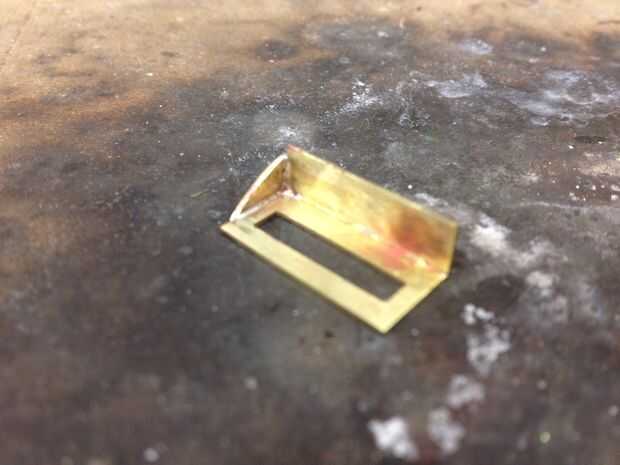

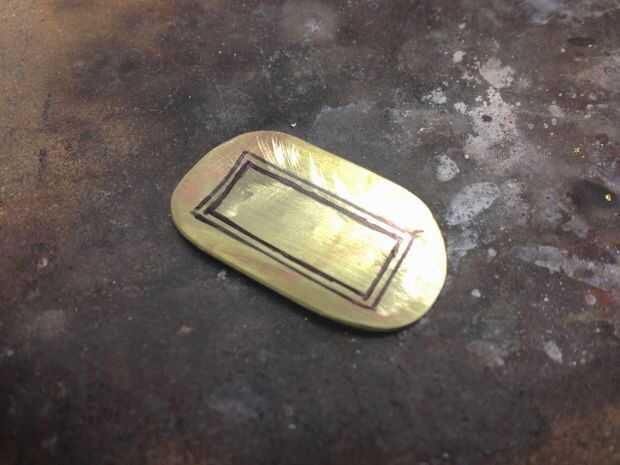

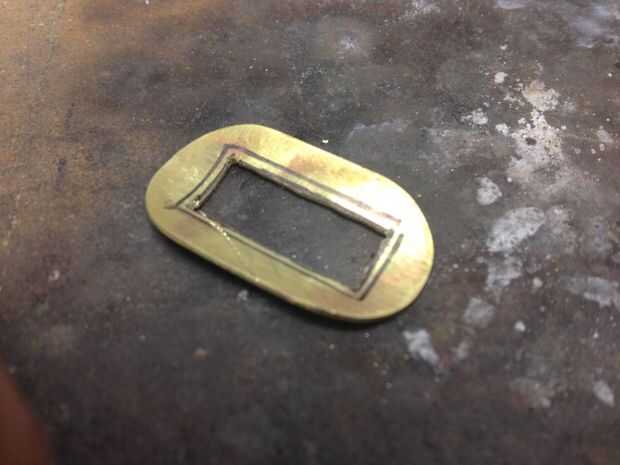

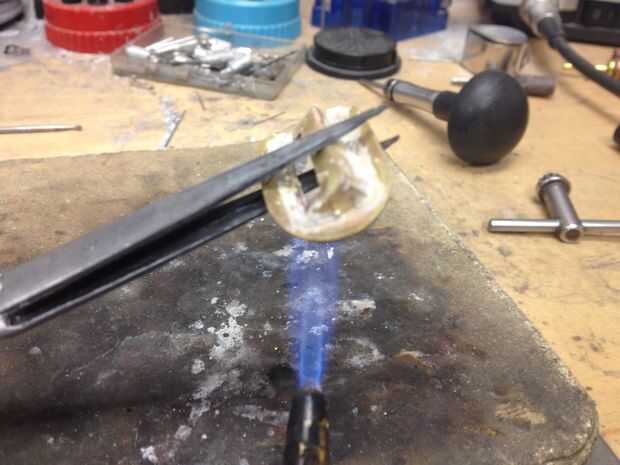

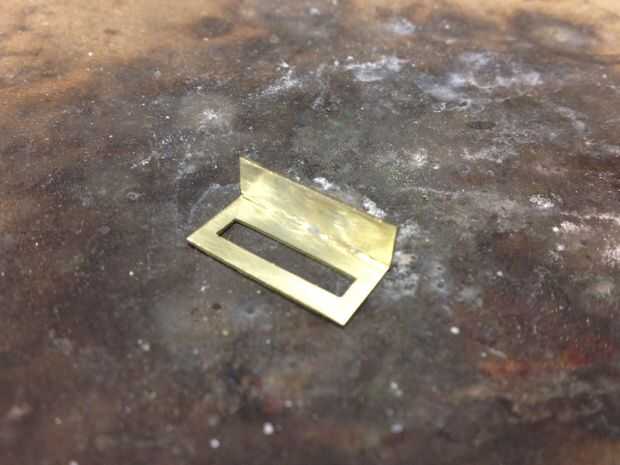

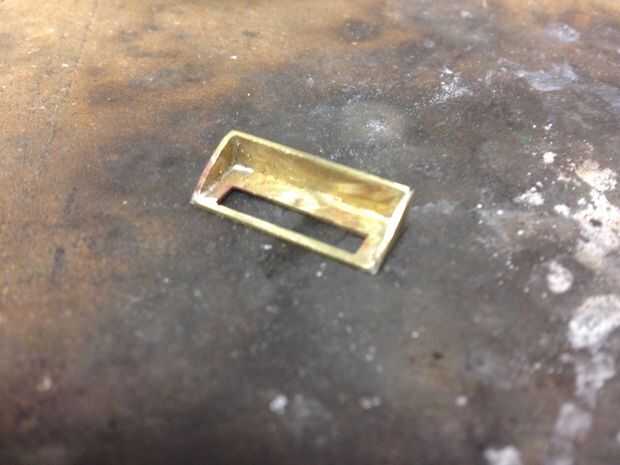

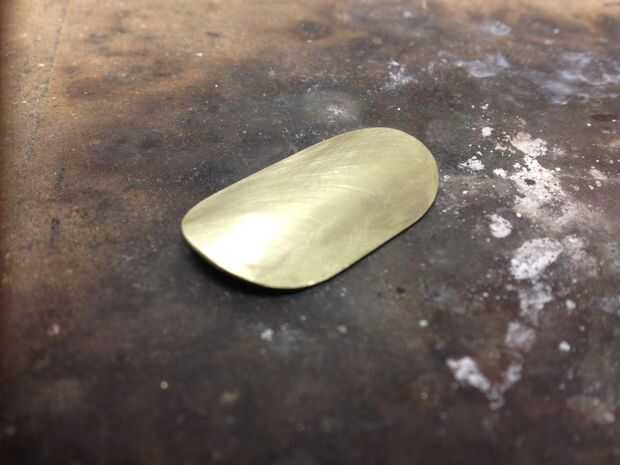

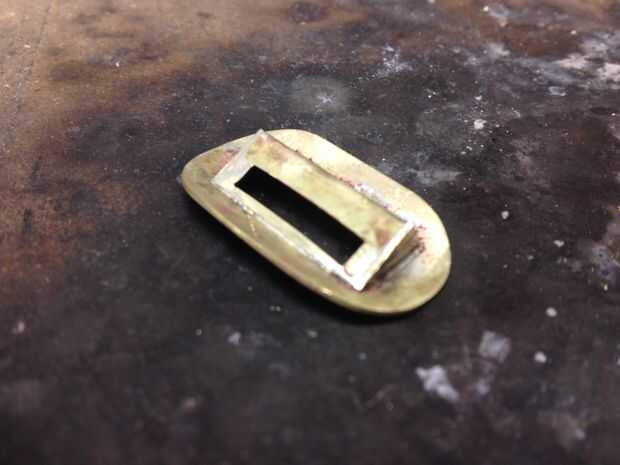

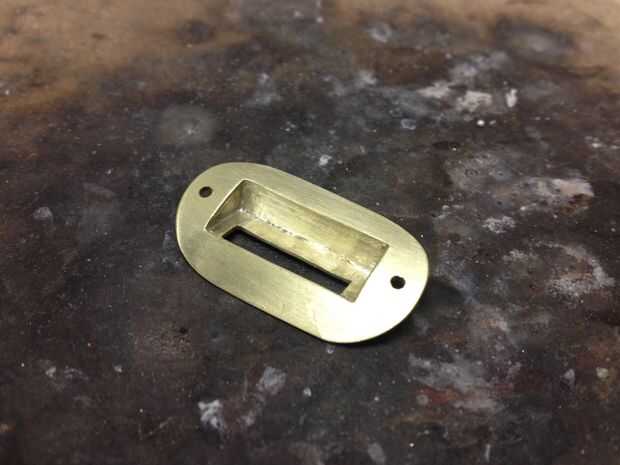

Empecé doblando un pedazo de hoja de latón en ángulo recto y entonces yo cortar una ranura en lo que coinciden la ranura micro SD tarjeta del titular de la por lo que la tarjeta se deslice a través. A continuación dos pequeños pedazos triangulares plata soldada en los extremos de la pieza doblada-el borde externo de estos empareja la curvatura del cuerpo de madera. A continuación recorta y había recocido una placa oval de latón con una antorcha y doblado para coincidir con la curvatura del cuerpo de madera. La pieza angular de latón con la ranura en se coloca en la parte inferior de la placa oval de latón. Luego se dibujan líneas alrededor de la pieza angular para determinar cuán grande para cortar la abertura para que pueda soldar en. Una vez que la pieza angular fue soldada en su lugar con una antorcha de los bordes se recortan/presentaron ras y fue dado un acabado cepillado.
Yo estaba desanimado no la habitación para hacer este trabajo pero tal vez seré capaz de usar esta pieza en la siguiente versión que hago...
