BRICOLAJE disparador láser (1 / 4 paso)

Paso 1: Desmontaje de un disco duro viejo

Dependiendo de la unidad de disco duro tienes, necesita destornilladores regulares o destornilladores Torx para abrir hacia arriba. El debajo de las imágenes son de un disco duro en el que no uso la cabeza de lectura y los imanes de. No tomar imágenes de la lágrima hacia abajo del disco duro utiliza en el obturador por lo que estoy incluyendo el debajo de las imágenes como referencia. Sólo dan cuenta de que las piezas de la obturación final ser distintas a las partes de este disco duro.

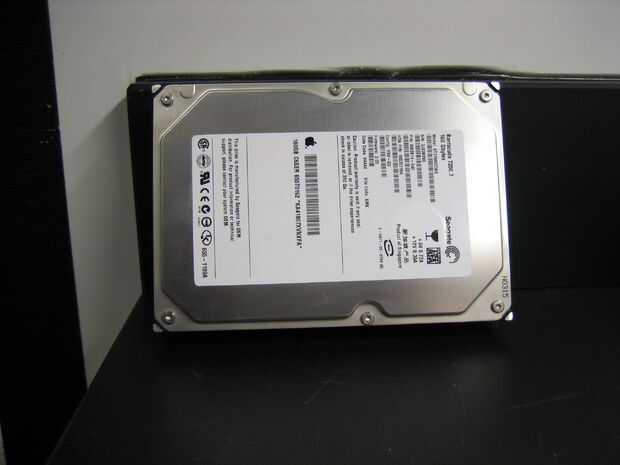

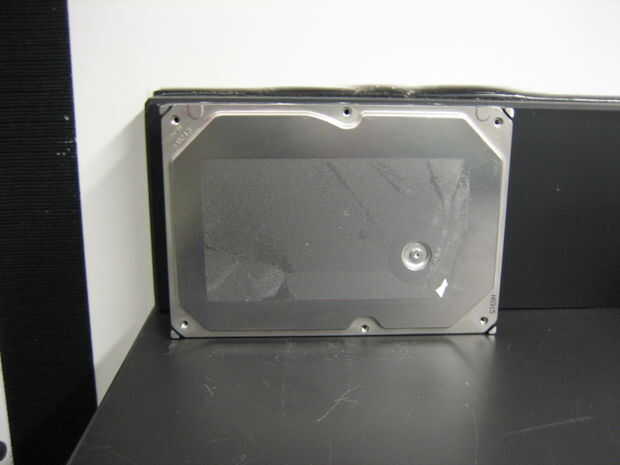

Imágenes 1 y 2
Se me quitan todos los tornillos de la unidad de disco duro asegurando que conseguí los ocultos debajo de la etiqueta engomada. Este disco duro particular solo tuve uno pero hay a veces más. Guardé estos tornillos ya que son útiles en otros proyectos.

Imagen 3

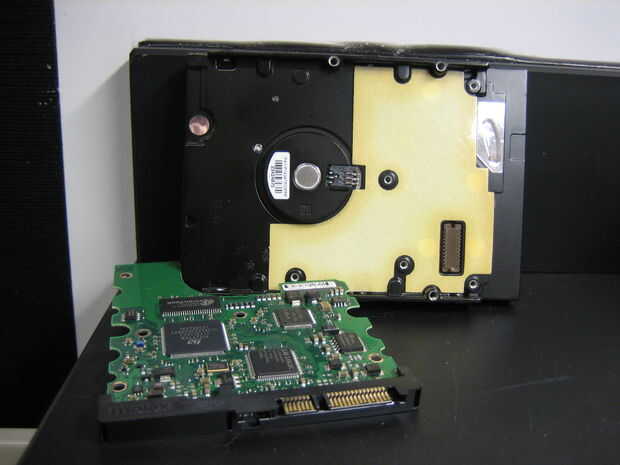

También quité los circuitos en la parte posterior del disco duro. Reciclado todas las partes que no pude usar y usted debe también. Si eres capaz de sacar los componentes SMD para otros proyectos de este circuito, entonces por todos los medios hacerlo.

Imagen 4

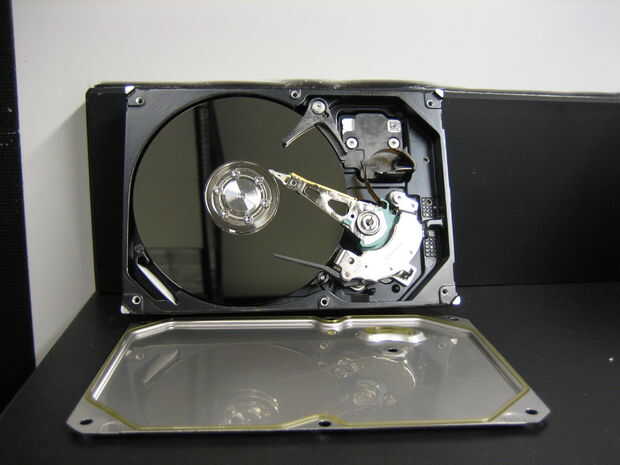

Abrí el disco duro por sacar la tapa. En el interior es el plato del disco duro, la cabeza de lectura y de los imanes que coloque la cabeza de lectura. A veces es un pequeño imán que sujeta la cabeza de lectura en una posición "cerrada" que se encuentra en la parte inferior derecha de la imagen. Este disco duro no tenía uno pero en otros que he desmontado, hay. Los imanes pequeños son útiles en esta construcción así que asegúrese de mantener en un lugar seguro si encuentras uno. Preferentemente no en usted teléfono celular.

Imagen 5

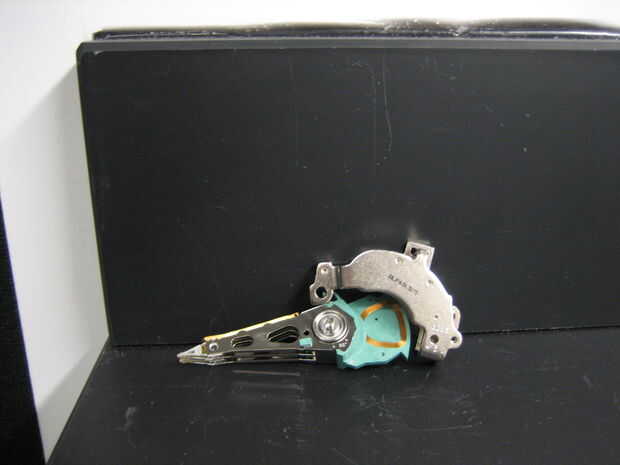

Saqué la cabeza de lectura y de los imanes del disco duro. Esto no es completamente necesario como se indica en el documento, pero tuve que conseguir en la parte inferior de la cabeza de lectura para soldar algunos cables que. Además, no me sentía como manipular la caja para disco duro para cumplir con una óptica de la tabla. Así, siguió adelante y retirar los imanes y cabeza de lectura del recinto completamente.

Cuando usted toma hacia fuera los imanes, tenga cuidado de no dañarlos. Si usted tiene un más viejo estilo disco los imanes serán bastante potente y requerirán un apalancamiento para quitarse. Estos imanes son muy fuertes así que tenga cuidado alrededor de ellos. Si usted tiene un viejo CRT, puede utilizarlas para meterse con el arma de electrón en él antes de pasar.
