BRICOLAJE duro Bluetooth Boombox (duración 20 hrs.) (6 / 12 paso)

Paso 6: Instrucciones de cableado

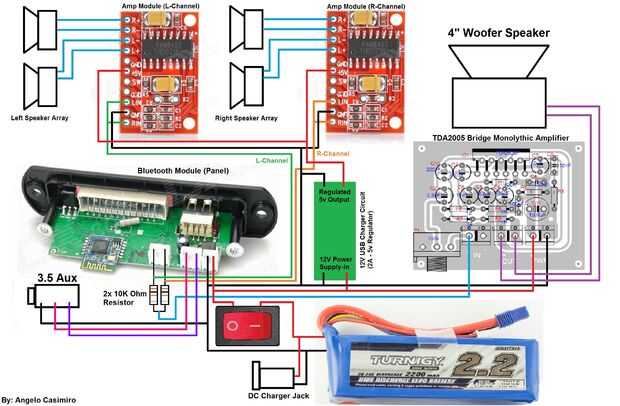

Aquí es un esquema detallado, es fácil y sencillo! : D

Notas:
-El módulo de Bluetooth panel tiene un regulador interno (5-30v)
-No conecte a tierra el altavoz, que tienen líneas
-Comparten un terreno común (cable negativo)
-Pin de "SW" PAM8403 amp del módulo es N/C
-Mantener los cables lo más corto posible
-Observar la polaridad correcta!
-Utilizar cables gruesos de la red
