Paso 4: Construir los elementos internos
** Actualización ** A través de cavar alrededor del sitio de Knowles, parece que TWFK no es simplemente dos conductores WBFK intercala juntos. Consiste en un conductor WBFK y otro conductor de la serie FK, y afirman que es internamente cruzados-, lo que significa que es es un tweeter y medio en un solo paquete. Y pues TWFK es el mismo precio que WBFK, hace un muy buen negocio. Significa también puede hacer un auricular dos driver con TWFK y CI y aún queda un camino tres; Esta es la configuración que recomiendo.

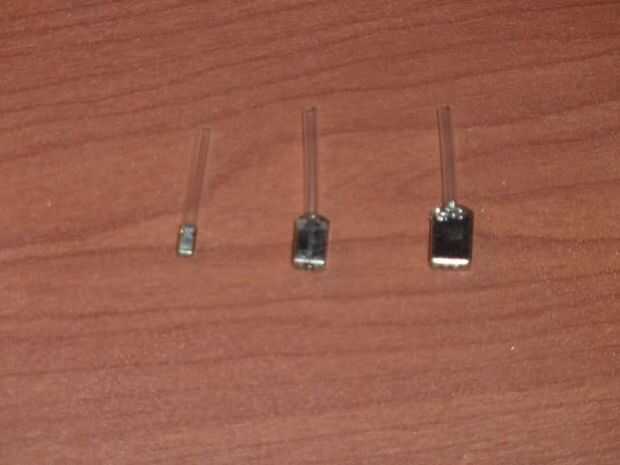

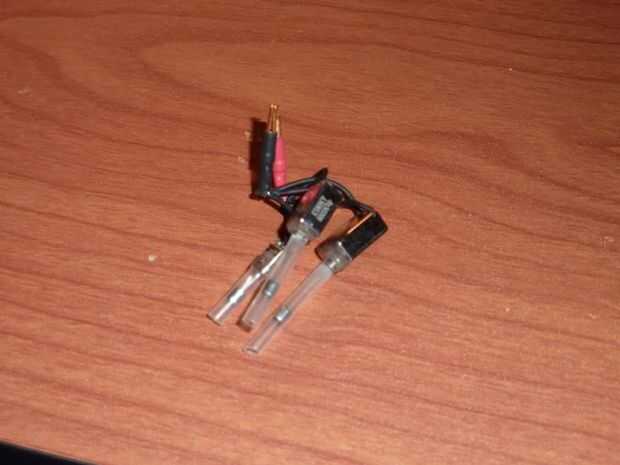

En primer lugar, con pegamento (usé un epoxy) adjuntar (y sellará completamente) una longitud de tubo acústico para el conductor (aproximadamente dos pulgadas; Asegúrese de que su pegamento no consigue realmente en la tubería, por encima de la salida del controlador). En última instancia, quiere woofer para tener la mayor longitud de la tubería y el tweeter a más corto, pero no te preocupes esto ahora mismo. Sólo dése extra para jugar más tarde. Que puede estallar en los amortiguadores acústicos si quieres (verde en el altavoz para bajas audiofrecuencias, amarillos en el medio y tweeter) o esperar hasta más tarde. A continuación, soldadura conduce a todos sus conductores. En algunas de mis fotos verás que al principio que fui al problema de la aislamiento de todas las conexiones a cada conductor, sólo para descubrir veladamente, por algún motivo desconocido para mí, no importa. Así que lo que más tarde hice fue usar el condensador como una ventaja para el tweeter, un resistor como un líder para el woofer, y para todos los otros conductores apenas un solo filamento de alambre de cobre (se puede de ver esto en la primera foto). Creo que quieres las tapas y las resistencias a ser utilizado como ánodos, que es lo que hice, pero yo no soy un ingeniero eléctrico, así que si alguien sabe más sobre esto por favor me corrijan. A continuación, se unen todos sus ánodos de soldadura en uno de los conectores hembra y luego hacer lo mismo para los cátodos. Tienes la opción de omitir los conectores y a soldar el cable de conexión directamente a los cables (no sé por qué, por IEMs siempre tienen conectores, por lo que siguieron el juego). Después de que los cables se sueldan a los conectores se debe "sellar" los conectores con la tubería del encogimiento (conectores hembra son huecos, y cuando viertes la resina sobre el funcionamiento interno se llenan si no están selladas). Una vez más, ignorando que mi conectores están aislados en algunas de las fotos, usted debe terminar con algo que parece cuadro 3. Si usted ha hecho su propio cable de conexión, debe ser todo. Si ha recuperado las piezas aprovechables uno o compra un cable de Westone, tendrás que hacer el conector macho corresponde a los conectores hembra en el IEMs, así que la soldadura de los conectores macho en los extremos de los cables y forme algún tipo de terminación. A continuación, prueba de EM hacia fuera. Enchufe los conectores de su cable de conexión y sube tu iPod. Prueba de que cada conductor trabaja mediante el bloqueo de los tubos de los otros dos. Si quieres probarlos realmente en los oídos puede tomar algunos tapones para los oídos de espuma, filete, introducir los tubos y después inserte con cuidado el tapón en el oído. Tenga en cuenta el bajo no puede ser que impresionante si no obtiene un buen sellado. Una vez que estés feliz que todo es trabajar, usted necesitará encajan las partes internas de los moldes. Antes de hacer esto, usted tendrá que hacer un agujero en el fondo de cada molde, en la punta del "conducto auditivo" de los tubos a, a la de la foto 5. Las dos formas más sencillas de hacer esto son 1) volver atrás en el tiempo y su impresión en el vaso de chupito con el extremo del conducto auditivo justo al lado el borde del vidrio por lo que fácilmente ha localizado, o 2) tomar un pan cuchillo y cortar la parte inferior del molde que usted apenas para exponer el extremo del canal (elegí la opción 1 menos el viaje en el tiempo). Una vez que el agujero puede la tubería a través de la alimentación y luego situar su funcionamiento interno, teniendo en cuenta que la acústica de la tubería de lo woofer para ser el más largo (aproximadamente dos pulgadas de donde será la apertura en la punta de la saliente en el canal auditivo a donde el conductor se sienta en el auricular), seguido por el rango medio (aproximadamente una pulgada) , con el tubo para el tweeter que la más corta (aproximadamente la mitad de una pulgada). Ahora, del tirón sus moldes al revés (como la foto 5) y sello alrededor de la tubería (los espacios entre la tubería y el molde) con algunos epoxy. IT debe ser sellado o se derramará cuando vierta la resina en los moldes.
Una nota sobre el SmoothOn cristalino: Quería un auricular claro así que pude admirar mi trabajo cuando terminé. Sin embargo, no son un montón de productos que están ópticamente claros. Lo usan los profesionales es un compuesto de acrílico que realmente se cura por exposición a la luz UV. El acrílico es totalmente, 100% inerte en el cuerpo humano; se utiliza para hacer implantes de dispositivos médicos precisamente por esta razón. La SmoothOn Crystal Clear no es acrílico y no es inerte para el cuerpo humano. Es un plástico de uretano, y uretanos contienen químicos llamados isocianatos alifáticos, que son potentes antígenos. Esto aprendí el camino difícil cuando, tras una semana de uso de estos por primera vez, terminó en mi consultorio porque mis ojos y los oídos eran hinchado cerrado. Lo que terminé haciendo fue les capa con esmalte de uñas, que ha trabajado bien, no más picazón orejas. Pero si no quieres que tu IEMs claro, encontrar algo más que utilizar para que usted no tiene que lidiar con esto. Sea extremadamente cuidadoso si decides trabajar con Crystal Clear: use guantes resistentes a químicos y un respirador cuando se trata con los líquidos, cuando maneje después de que han curado (especialmente si necesita a forma de liso de arena), y hasta que se les han cubierto con algo inerte (como el esmalte de uñas).
** Actualización ** He encontrado una fuente de la resina del bastidor de acrílico líquido cristalinas: microscopía electrónica Ciencias.

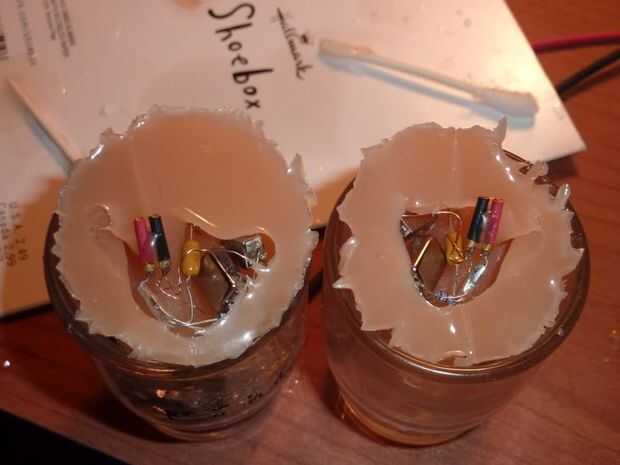

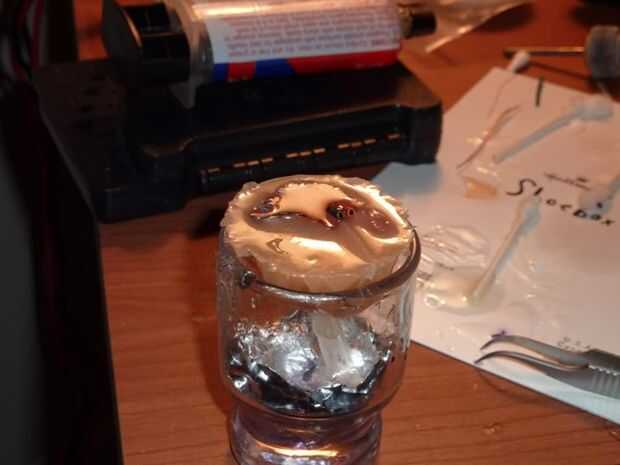

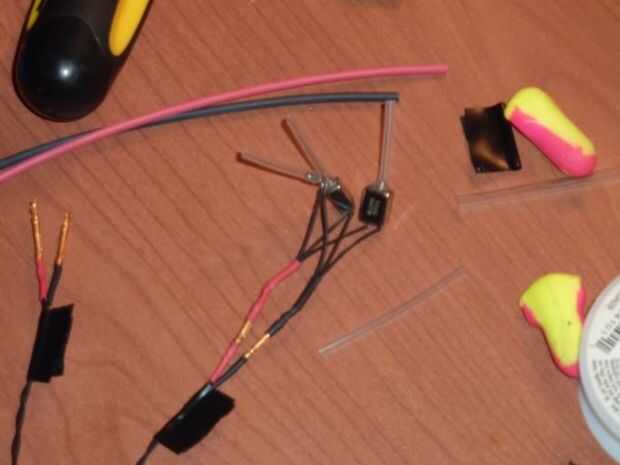

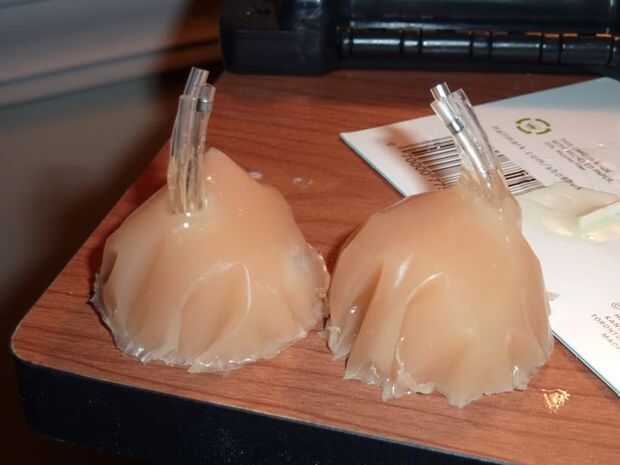

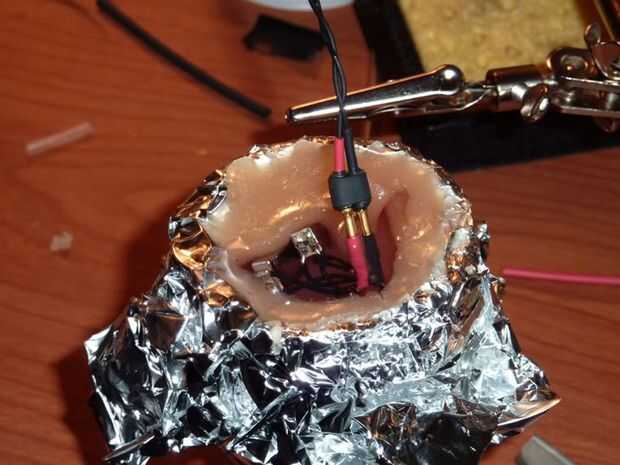

Ahora bien, el momento de dar el paso. Con su funcionamiento interno en los moldes y el tubo sellado en el fondo, conecte los conectores macho de su cable de conexión en los conectores hembra como en el cuadro 6 y con las manos, coloque los conectores donde gustaría que (son por lo general encontrarse donde los posicioné). Una vez que todo lo que desea, vierta en el material que utilizas para hacer el cuerpo. En la última foto verás que el resultado debe parecerse.

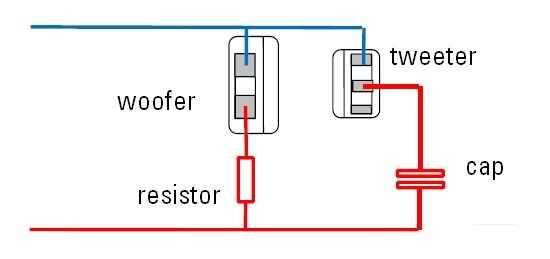

** Actualización ** He incluido un diagrama de cableado recomendado para un diseño de dos vías de Sonion.
