Esto no es nada nuevo - me he parecen numerosos diseños de exhibiciones de segmento grande que incorporan grandes arrays de LEDs paralelo para servir como cada segmento, pero utilizando LEDs muchos es estos residuos! No sólo tienes que utilizar un montón de LEDs, puede tomar un poco de corriente a la luz que muchos LEDs a la vez.
Por estas razones, decidí subir con una manera de difundir la luz de uno o dos LEDs sobre un área delgado que sirvan de cada segmento. Esto reduciría la necesidad de tantos LEDs y también reducir el consumo de corriente total.
La razón que los LEDs parecen flash en el video es porque la cámara tiene una tasa de captura más rápida que el ojo humano. Los LED parpadean y - que es cómo funciona el control multiplexado, pero el ojo humano desnudo no puede verlo porque el pulso es demasiado rápido - alrededor de 100Hz.

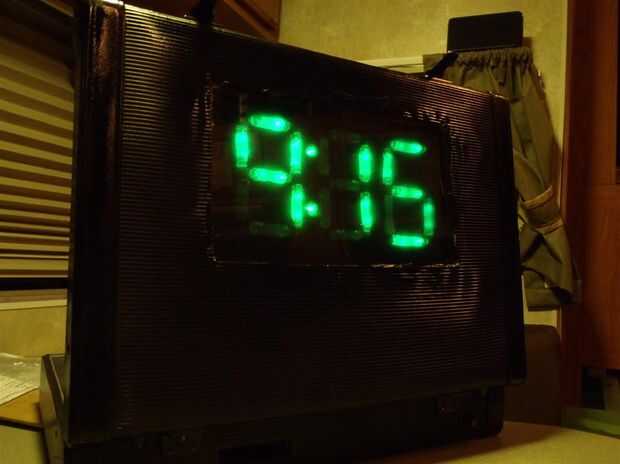

La pantalla de mi final utiliza 54 LEDs para formar tres dígitos de 4 "x 2,5" con dos puntos para separar los minutos y segundos. Cada dígito en multiplexado, por lo que comparten las líneas de control. La corriente a través de cada segmento total es 6mA, pero porque cada dígito está sólo en 1/3 del tiempo y cada segmento está compuesto por LEDS en paralelo, esto equivale a sobre 1mA por LED iluminado en todo momento. Ciertamente podría utilizarse más corriente, pero mis LEDs están controlados por un bajo registro de abastecimiento actual. Si se proporciona la más actual, pantalla podría ser mucho más grande que se que crea.
