BRICOLAJE grande iluminado 7 segmento de la exhibición de LED (9 / 10 paso)

Paso 9: Generación de carácter

Con la estrategia de control entendida, lo único izquierda averiguar es cómo crear los caracteres que se mostrará. Para empezar, tener en cuenta que en realidad hay 8 segmentos en una pantalla de siete segmentos: A -> G y el punto. Están etiquetados como sigue:

__A__
|           |
F |           |  B se muestra como un código de 1 byte:
|__G__|                                MSB > | PUNTO | G | F | E| D | C | B | A | < LSB
|           |
E |           | C
|__D__|       O PUNTO

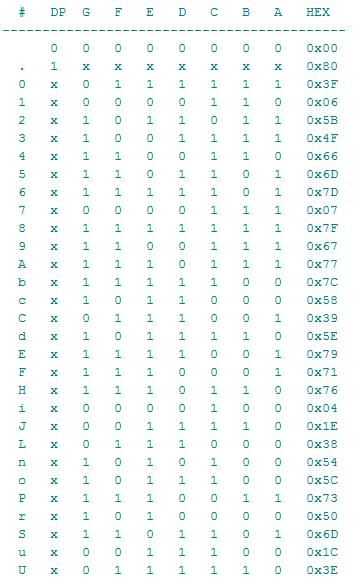

Un carácter mostrado es sólo una combinación de segmentos específicos, se enciende. Usando un código binario para representar los segmentos es bastante fácil de generar una mesa de exhibición. También he adjuntado un archivo de encabezado que contiene las definiciones para cada carácter que puede ser útil para la programación del microcontrolador.

Porque el punto es opcional, se considera una condición "no importa" y se representa como una X en la tabla. Los datos para el primer dígito pueden ser "o tenía" con el punto hexagonal código para activarlo:

: C segmentos [0] | = 0 x 80;  Segment_0 = Segment_0 o 0x08
