Paso 7: Conexión de los LEDs
Hay dos rutas para ir en este momento sobre cada segmento - serie o paralelo LED. La manera de hacerlo depende de su circuito particular. Si usted tiene una fuente de baja tensión pero puede suministrar mucha corriente luego ir paralelo. Si su fuente de voltaje es lo suficientemente alto y está tratando de baja corriente vaya serie.
2. decidir en Control Individual o dígitos multiplexados
La segunda decisión es cómo se controlará toda la visualización Si utiliza múltiples dígitos. Por supuesto, podría tener cada segmento es la línea de control propio, y todos los cátodos de los LED pueden ser conectados directamente a tierra. Pero esto no es una buena idea si usted tiene un montón de dígitos a menos que tengas un montón de líneas de control sin usar (7 por segmento) más uno de lo dos puntos/punto. Es más económico multiplexar los displays.
3. cableado de multiplexación

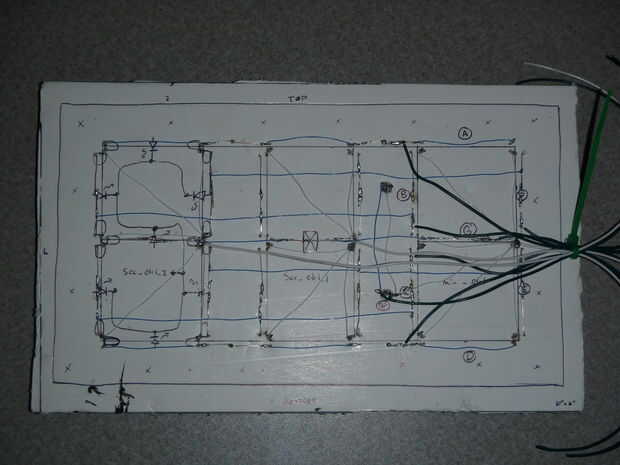

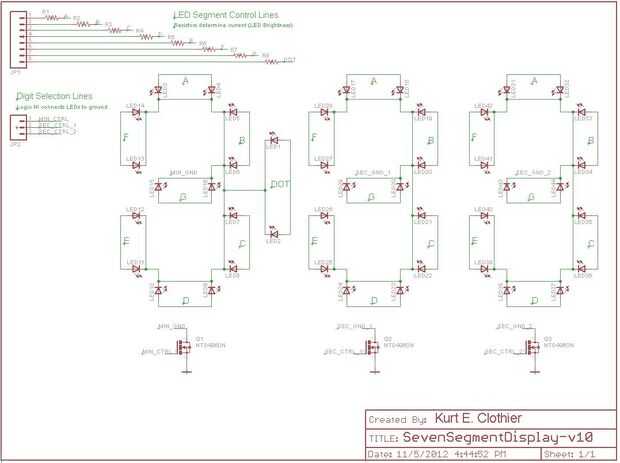

Esto puede lograrse conectando todos los cátodos de los LED para cada dígito junto a un desagüe de los MOSFET. La fuente del MOSFET se conecta a tierra. Una línea de mando único a la puerta se activar o desactivar el dígito entero. A continuación, una línea de control Conecte cada segmento idéntico para todos los dígitos (todos los segmentos de A están conectados juntos, todos los segmentos B están conectados juntos, etc.). Ver la imagen esquemática para más detalles. Alambré los LED de cada segmento en paralelo y los segmentos de cada dígito conectado con las líneas de control de la tierra para permitir la multiplexación.
Con esta configuración, sólo un dígito se iluminarán a la vez, pero si se pulsan lo suficientemente rápido, cada uno parece estar continuamente debido a la baja tasa de refresco del ojo humano. Más en el control se explicará en el siguiente paso.
Hay otra manera de multiplexar los dígitos con menos líneas de control utilizando una técnica conocida como "charlieplexing", pero que es más complicado de explicar y no se puede hacer fácilmente utilizando el circuito de control que diseñé.
4. añadir resistencia en serie
Un resistor de la serie puede usarse también con cada segmento para limitar la corriente, pero esto podría ser colocado en los circuitos de control en vez de en la pantalla. Después de que todos los cables han sido soldados en su lugar, puede Agregar un poco de pegamento caliente en los empalmes de la soldadura para garantizar completamente los LEDs.
