Paso 2: Paso 2: planificación
Electrónica
Empecé con la electrónica para tener una idea de lo que exactamente necesitaría caber en la caja. El dimmer LED hecho bastante fácil cableado. Toma 12V DC como entrada y las salidas son los canales R, G y B y de una línea de 12V. Decidí usar unos 4 pies de la tira LED. Basado en las especificaciones en la página web necesitaría unos 1.5A para alimentar las luces:
Voltaje de entrada: 12V DC
Consumo de energía: 4.4W / 367mA por pies.
(0.367A / ft * 4 ft = (4,4 W/ft * 4 ft) / 12V = ~1.5A)
El atenuador puede manejar hasta 3A por canal por lo que no hay problema y al final que opté por una fuente de alimentación fue capaz de 3A.

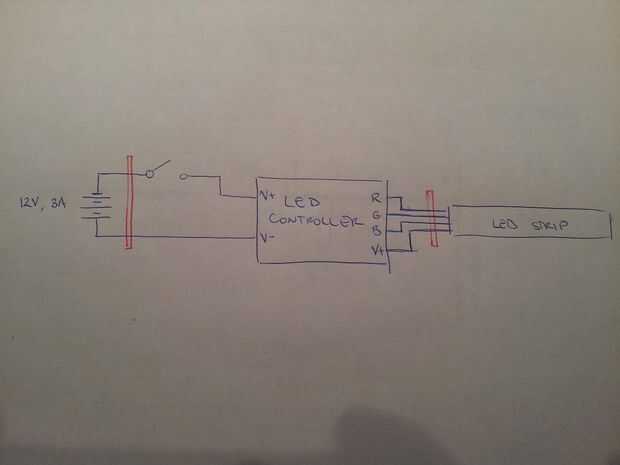

Nota: Cajas de Red en los conectores representan diagrama de cableado.
Física
Para esta parte se tienes que hacerte con los principales componentes que va a usar y jugar con ellos para ver cómo pueden trabajar juntos. Probé algunas opciones diferentes y este es el mejor que pude subir con:

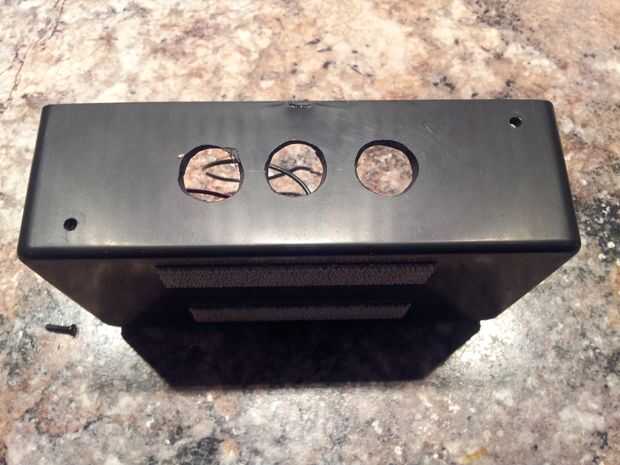

1. cortar los agujeros para 3 botones dimmer (nunca parecen tener una broca lo suficientemente grande)

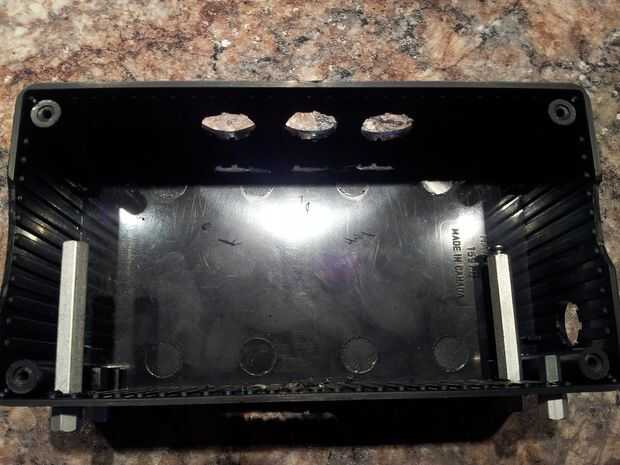

2. Monte los soportes que el atenuador se sentará en el

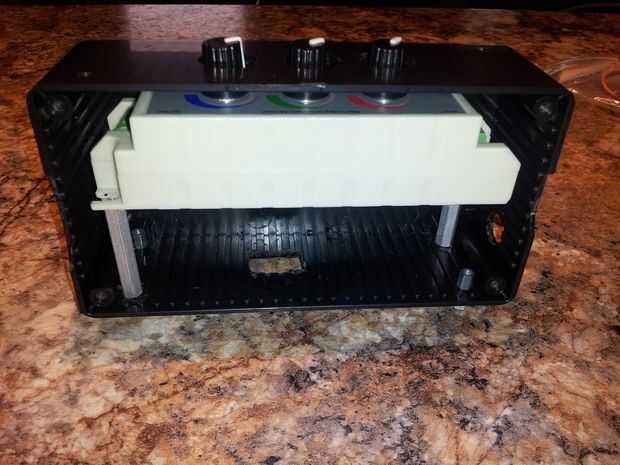

3. prueba de ajuste atenuador y plan el resto de ubicaciones de los componentes

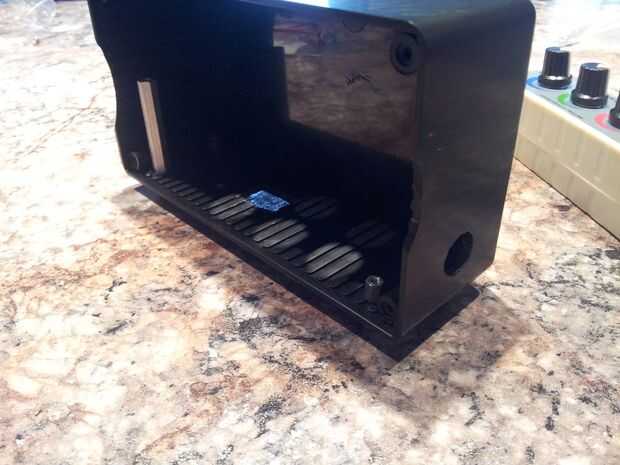

4. marcar lugares para todo y luego cortar
Nota: no olvide tener en cuenta cosas como cómo la caja se montará, donde se conectarán las líneas de entrada y salidas y asegúrese de tener fácil acceso a los controles reguladores y conmutador I/O.
