BRICOLAJE iluminación de color con LEDs RGB (3 / 5 paso)

Paso 3: Paso 3: montaje

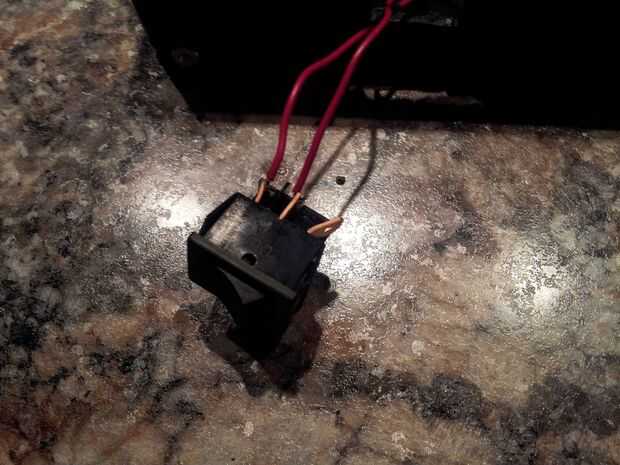

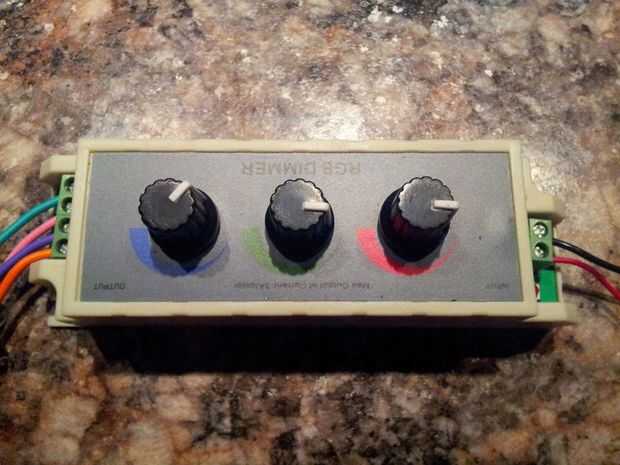

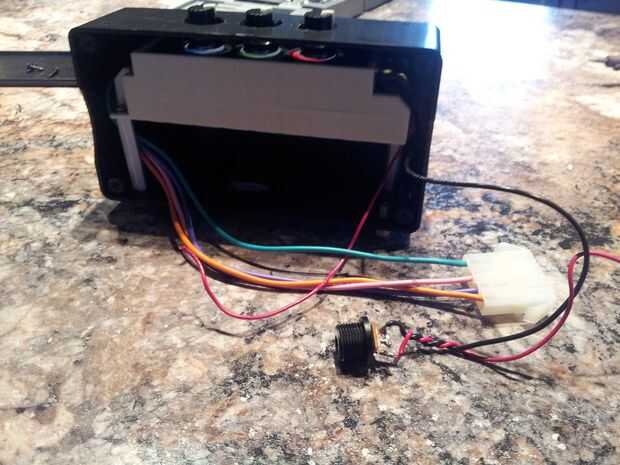

Es el momento de ponerlo todo junto. Primero uno de los conectores de clavija de 4 había unida a las 4 salidas del atenuador y luego agregó dos cables para el voltaje de entrada. A continuación, soldar la línea de tierra del atenuador al conector y soldar otro cable a la terminal en el conector de 12 voltios. Este cable de 12V y el V + cable desde el dimmer con el interruptor I/O (traté de indicar Esto en la segunda imagen lo mejor que pude). Finalmente la soldadura en el conector de alimentación. Puede que necesite pasar los alambres a través del orificio primero dependiendo de como se instala el interruptor.

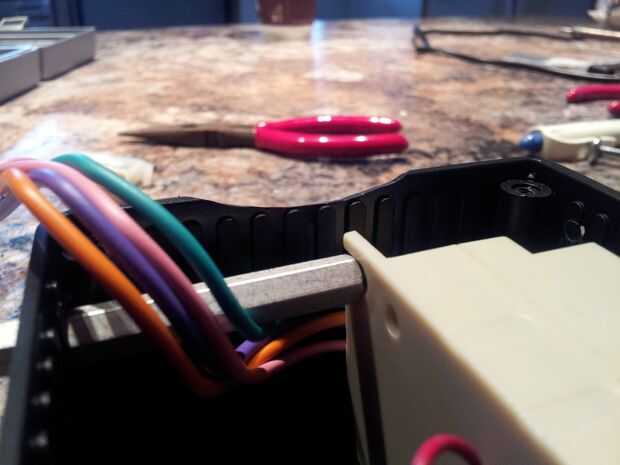

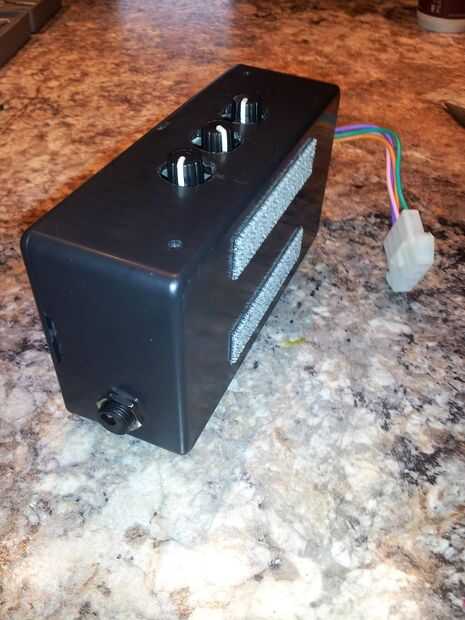

Para algunos toques que tuve que cortar una ranura pequeña a 4-conector a través de la alimentación y he añadido algunos Velcro en la parte posterior de la caja para un método de montaje. Con la tapa de la caja es una buena unidad autónoma que toma 12V DC como entrada y salidas de distintos niveles para los canales R, G y B!
