BRICOLAJE intervalometro para canon DLSRs

Esta es mi primera esperanza instructable, va bien.

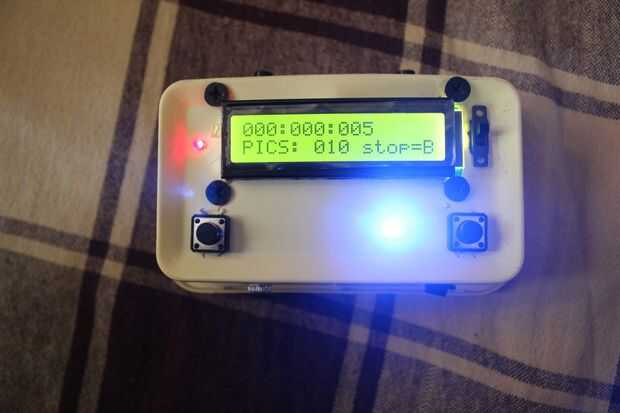

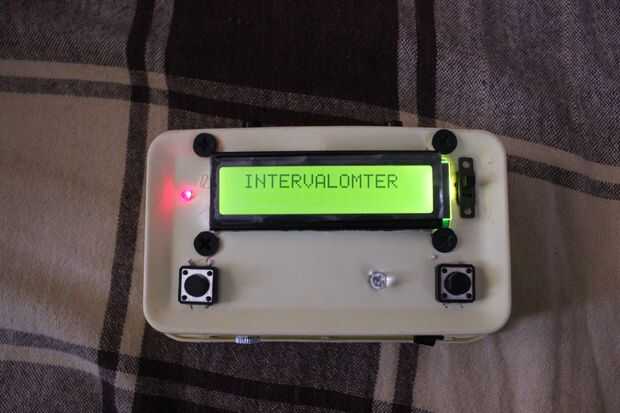

En este tutorial para un intervalometro para Canon DSLR. En este Instructable puede construir su propio intervalómetro. Aquí con este diseño se puede elegir entre horas a segundos en la gama de 999: 999: 999 (H: M: S), y comenzará a clic a intervalos se establece. Este es un simple y sin embargo fácil de hacer y sí esto es exacto.

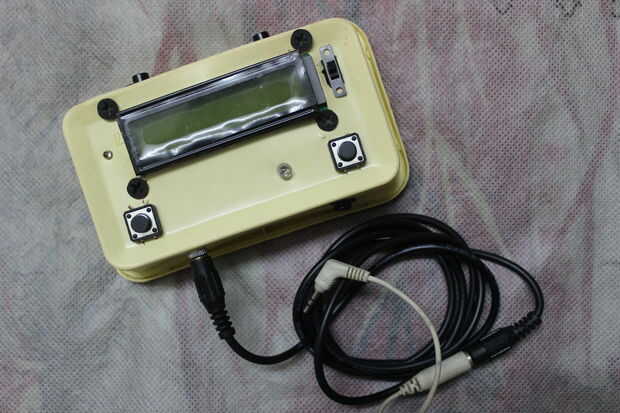

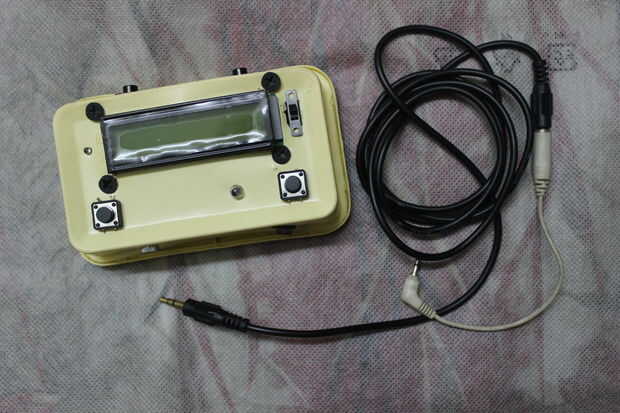

Para conectar a la cámara he utilizado un 3,5 mm Cable de Audio (M2M), y a la cámara que conectado a través de convertidor del 2.5mm(F2M). Hay par de LEDs para indicar acciones como potencia on(red) y clicks(blue). Se puede utilizar directo 2.5mm Cable de Aux (M2M). He utilizado un microcontrolador ATmega8, asi debe tener un programador AVR ISP para descargar el archivo HEX para el ATmega8, o puede usar Arduino como un ISP para programar el ATmega8.

Si no has trabajado en AVR antes, entonces comenzar desde el paso 1. De lo contrario puede evitar estos pasos y saltar directamente al paso 4 (paso de prototipos).

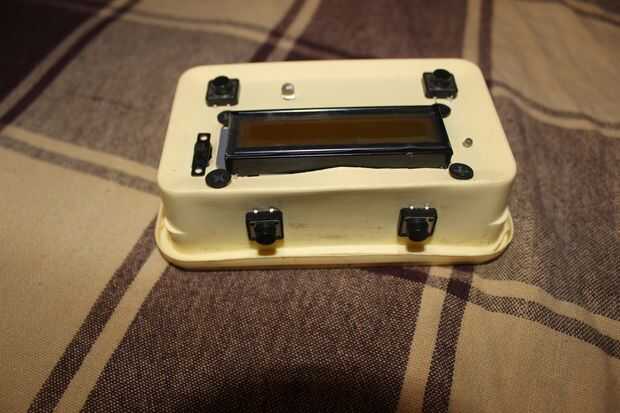

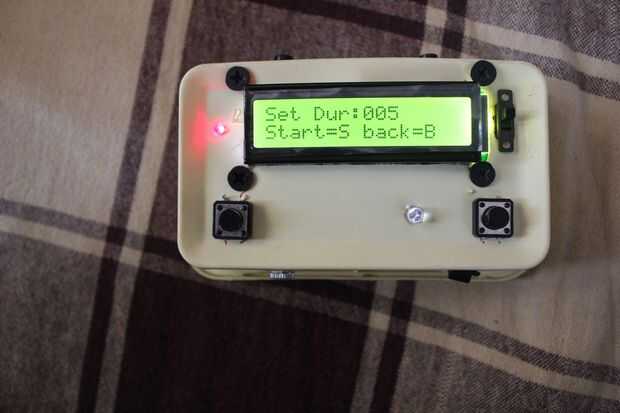

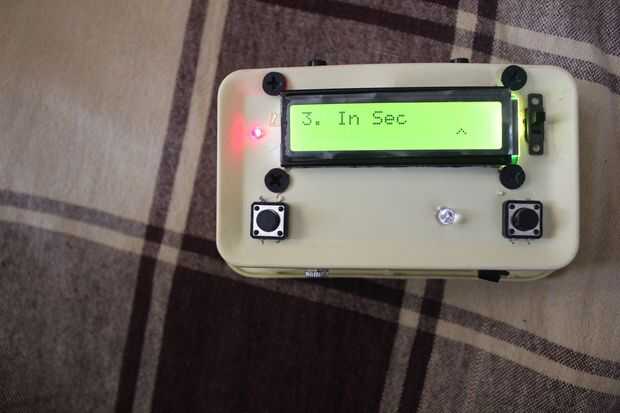

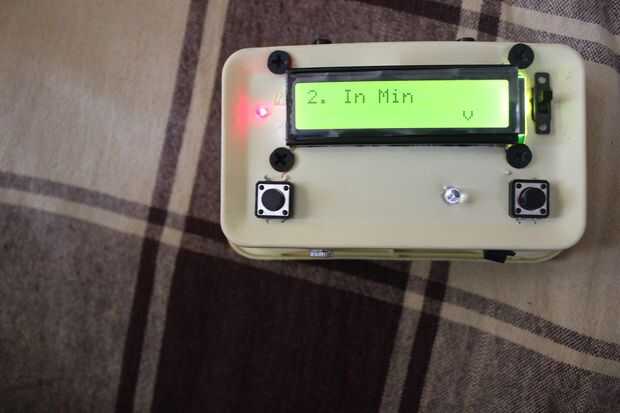

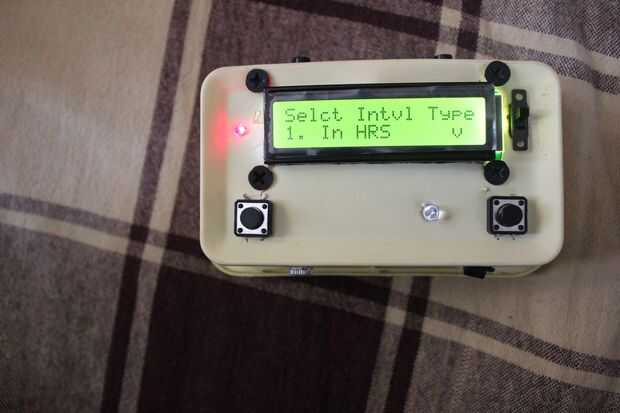

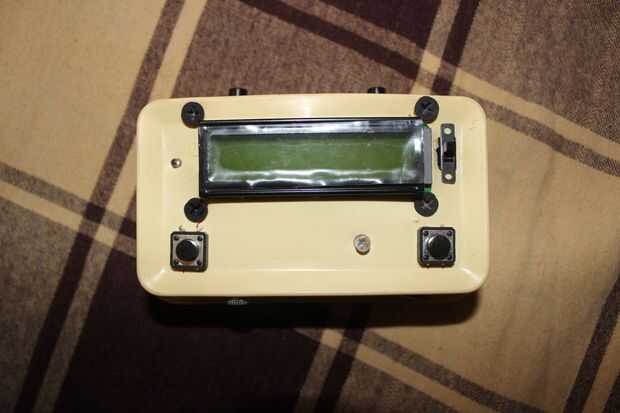

Está integrada con una 16 x 2 LCD y 4 botones. Es simple y fácil de usar. Por lo tanto organizar la lista de materiales que se mencionan a continuación,

Lista de componentes:

1. ATmega8(28 pin) (ATMega8 Base del) - 1
2. 4 MHz del oscilador cristalino - 1
3. 16 x 2 LCD - 1
4. botones de presión (1 pequeño, 4 grandes) - 5

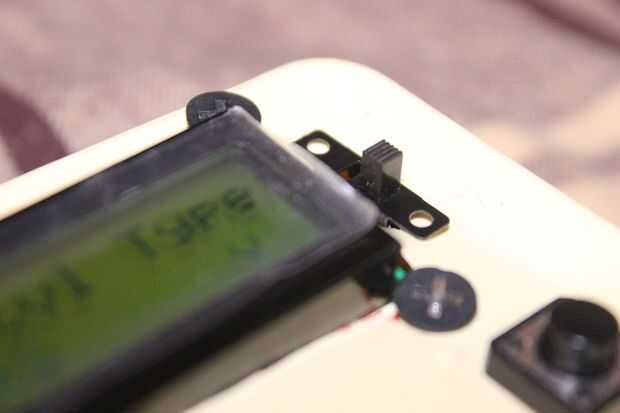

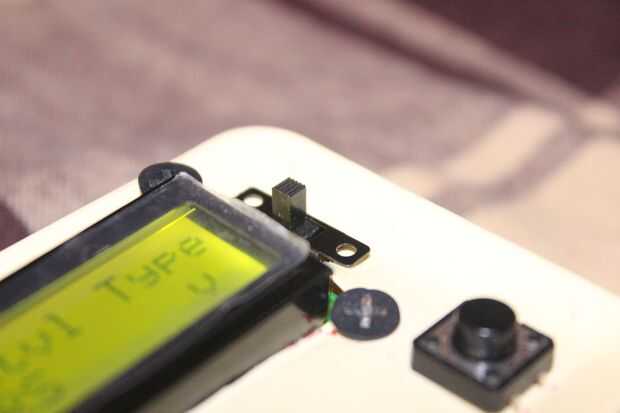

5. Switch(small) - 1
6. 3.5/2.5 mm Jack(F) - 1
7. 3.5/2.5mm Aux Cable(M2M) - 1
Nota: (3.5(F) a 2.5(M) mm conector es reqd si se utiliza cable jack de 3,5 mm) - 1
8. LM7805 Regulador - 1
9. resistencias

10. los condensadores

11. 2N2222A Transistor - 1
12. LED

13. pila de 9-1
14. conectar los cables
15. general PCB
16. AVR ISP programador / Arduino como ISP.

Vamos a empezar!
