BRICOLAJE intervalometro para canon DLSRs (1 / 4 paso)

Paso 1: Configuración del AVR básico

--> > para empezar con el proyecto, primero vamos a empezar con la configuración básica de AVR.

En primer lugar permite un programa para un LED parpadeante a la derecha.

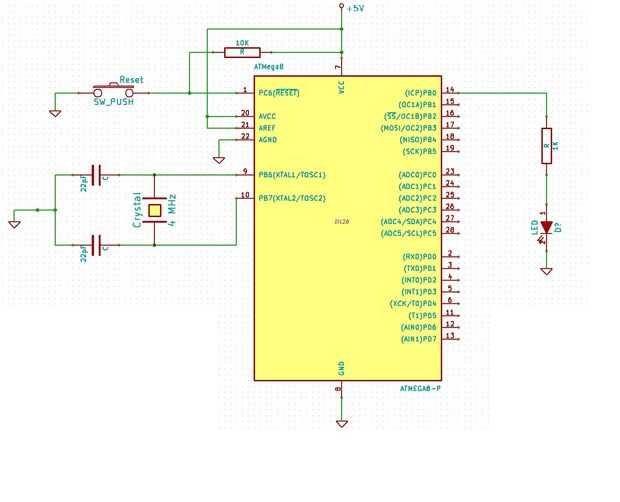

(Siga el esquema en fotos).
1. AVR Studio 4 y WinAvr--> http://mycomsats.com/blogs/download-atmel-avr-studio-4-free/
O
2. último AVR Studio--> http://www.atmel.in/tools/ATMELSTUDIO.aspx

Estoy usando AVR studio 4.

Después de abrir el software,

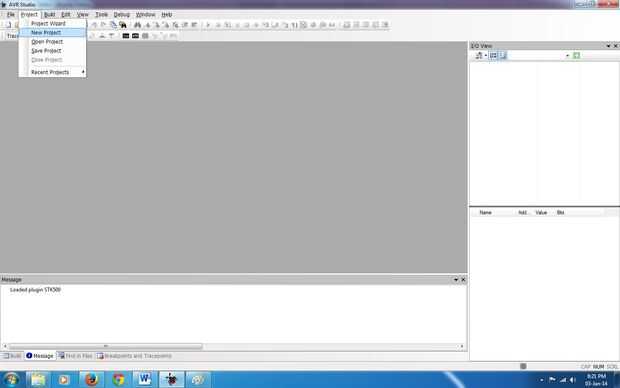

Cerrar al asistente de proyecto. Goto proyecto y seleccione nuevo proyecto, Asistente de proyecto se abre otra vez.

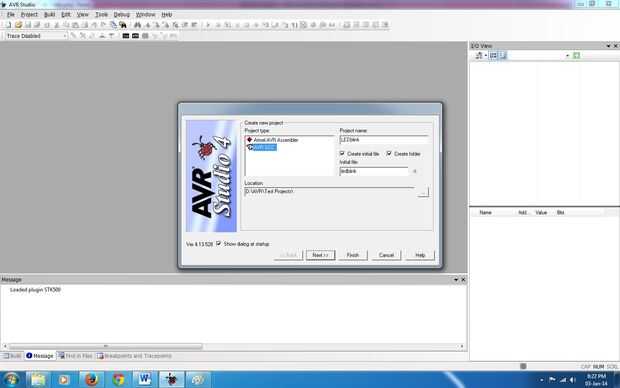

1. Seleccione AVR GCC, escriba el nombre del proyecto y dar un nombre al archivo .c , luego haga clic en siguiente.

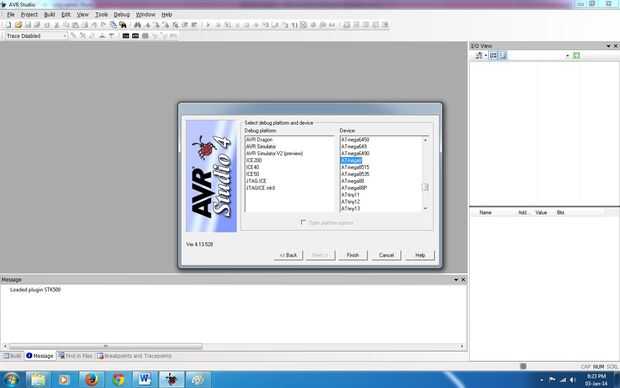

2. Seleccione Avr Simulator ATmega8 y seleccione Buscar y haga clic en Finalizar.
3. ahora podemos empezar a programar.

Haga clic derecho en archivos de encabezado, seleccione incluir archivos de encabezado existente y navegar hasta por debajo de la ubicación especificada. Incluir retardo goto del archivo de cabecera -> C:\WinAVR-20100110\avr\include\util y seleccione archivo "retrasar".

Código: ledblink.c
https://docs.Google.com/document/d/1NYvzpxWCwri8UA...

4. guardar, añadir todos los archivos de encabezado si no. Continuación, haga clic en ledblink.c y selecciona compilar o usa alt + F7.

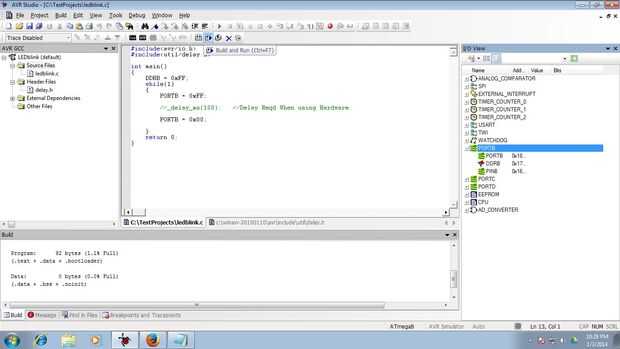

5. corregir eventuales errores, puede pasar por alto las advertencias. Ahora haga clic derecho en ledblink.c y seleccione build o usar F7.
6. Si éxito, obtendrá 0 errores, advertencias si cualquier.

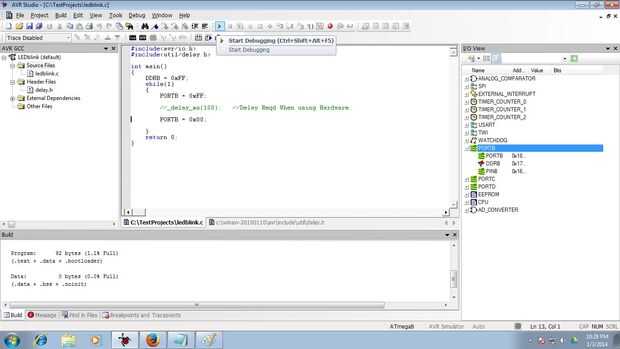

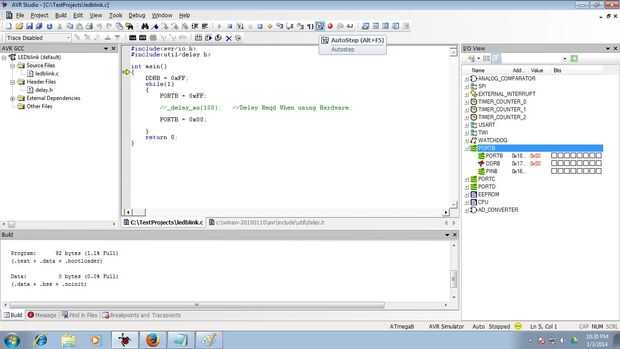

7. Ahora haga Click en Play o goto Depurar -> iniciar depuración.

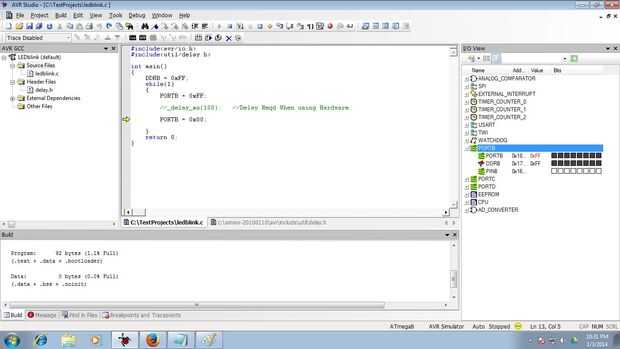

Oprima ALT + F5, para paso de Auto. O presione F11 para paso a paso.

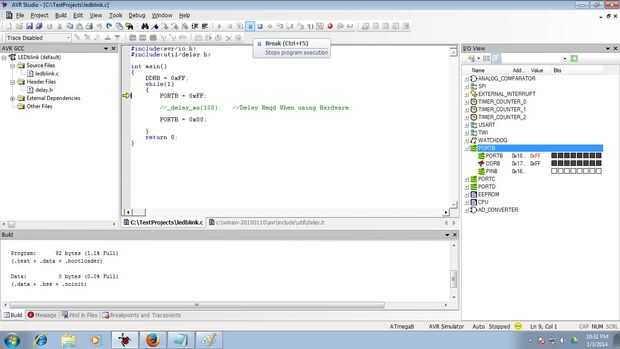

8. del lado derecho encontrarás IO ver ventana. En Seleccione PORTB y expandirlo. Se puede observar la salida
en el registro PORTB.

Ahora a descargar el programa para el microcontrolador.
1. Si usas AVR ISP ->

Para USBasp AVR ISP

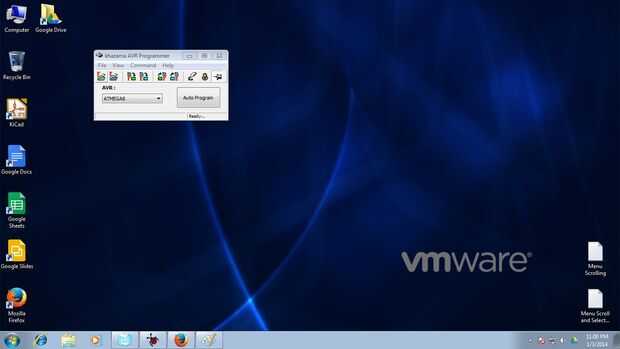

Descargar programador de AVR Khazama - > http://khazama.com/project/programmer/

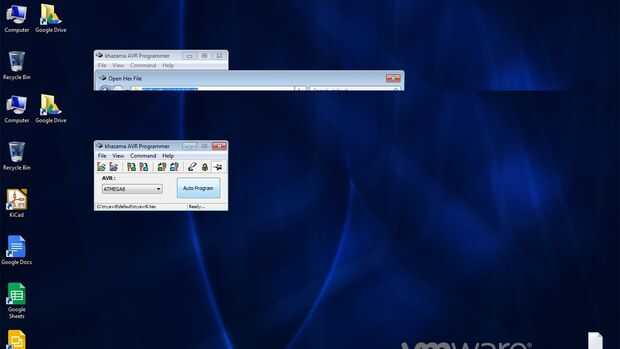

Abrir el archivo HEX en Khazama -> programa de Auto.
(Sólo "programa automático" después de seleccionar el archivo HEX, no hay necesidad de ajustar cualquier bits para ATmega8)
OR
-> Si elige cualquier programador AVR ISP, usted debe obtener una guía con ella a seguirla.

2. Si está usando Arduino como ISP - >
-> http://arduino.cc/en/Tutorial/ArduinoISP
(fácil de entender) - > http://arduino.cc/en/Tutorial/ArduinoToBreadboard

(Archivo HEX puede encontrarse en la carpeta del proyecto -> por defecto carpeta -> LEDblink.hex)

conectar estos pines, su esta simple.

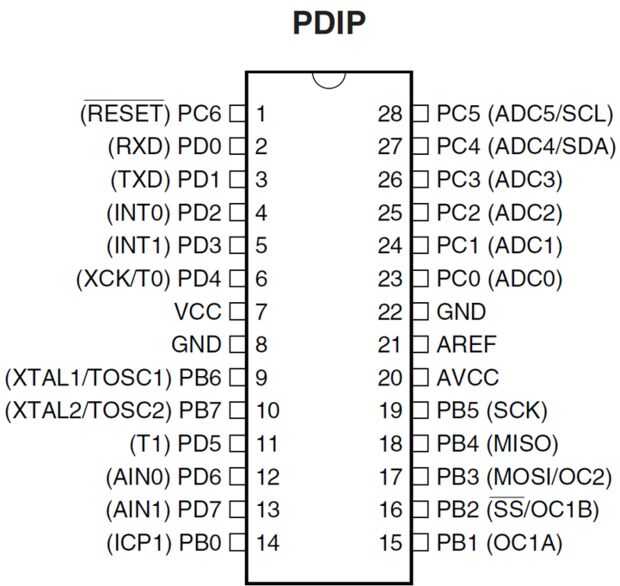

USB ISP/Arduino---ATMega8(Target)

MISO___________________________________MISO MOSI___________________________________MOSI SCK____________________________________SCK VCC____________________________________VCC GND____________________________________GND RST____________________________________RST

3. después de la exitosa programación debe ver el parpadeo del LED.

¡ Felicidades!!!! Usted ha completado el paso 1.
