Paso 1: Reunir a las partes
![]()

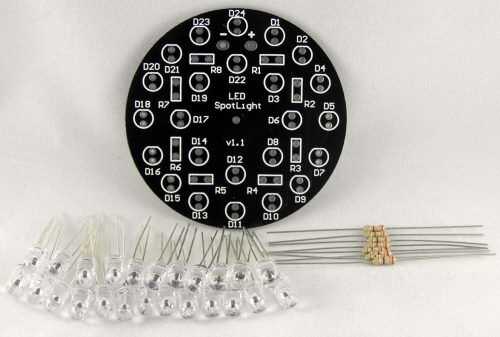

El primer paso es identificar y recoger las piezas necesarias para construir el sistema. Vamos a usar nuestro PWB del foco LED, junto con 24 de nuestro LED ultra-brillante de IR y 8 resistencias. A la derecha se muestran todas las piezas que se requieren. Una vez completamente montado, se necesita energía al circuito y tenemos configuración de éste para funcionar con 12 v DC en acerca de 160mA (0.160A). A otros voltajes, se debe seleccionar el valor correcto de la caída de resistencia (de los cuales hay ocho) - incluso hemos simplificado este proceso con nuestra online
Calculadora Resistor de caída. Para esta construcción, estamos utilizando resistencias de 390 ohm watt de una cuarta parte.
Una vez que tengas todas las partes, el primer paso es familiarizarse con el PCB. Configuración con 24 LEDs en total, 16 en el exterior y otro 8 en el interior (todos los LEDs están etiquetados D1 a D24). Las resistencias se van en el tablero en la posición R1 a R8 que se encuentran entre las filas de LEDs interiores y exteriores. Por último, se aplica energía al tablero justo debajo D24 donde ves el positivo y negativo cojines de la soldadura. En el centro del PCB es un solo agujero. Este agujero puede ampliarse para ser utilizado para el montaje o incluso más lejos alrededor de la lente de una cámara.
