BRICOLAJE IR (infrarrojo) iluminador - viendo con su cámara de noche (6 / 6 paso)

Paso 6: Plantillas de diseño de PCB - información adicional

EXTRA:

El proyector del LED es un diseño bastante simple PCB y pueden ser hechos a mano por aquellos que desean grabar sus propias juntas en casa. Para ayudar en su creación, estamos incluyendo cuatro imágenes en formato PNG del diseño que usted puede transferir a su propio material de PCB.

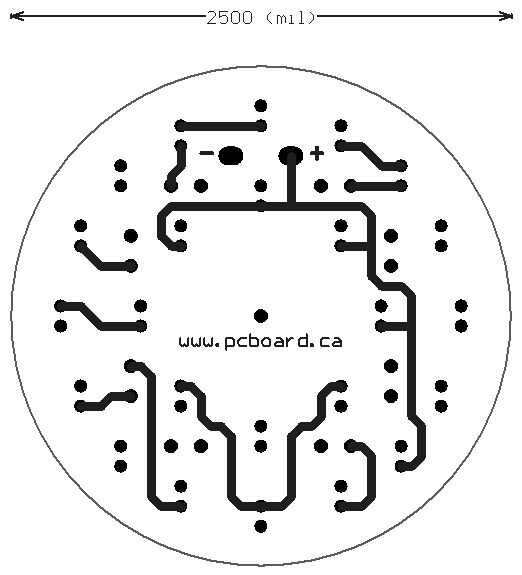

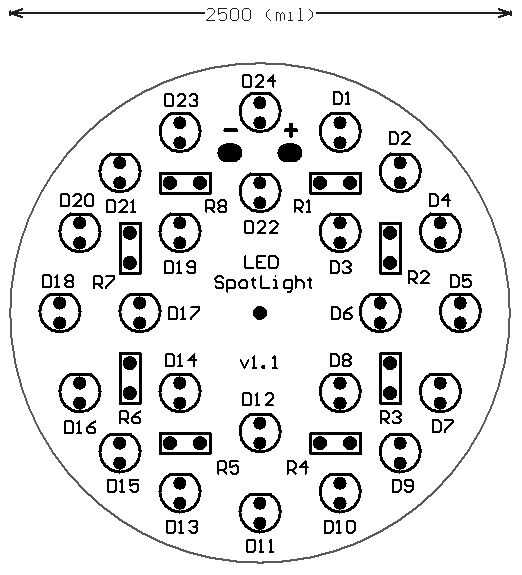

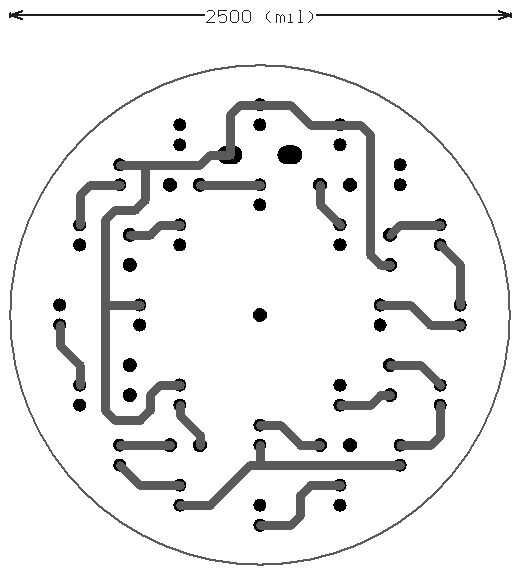

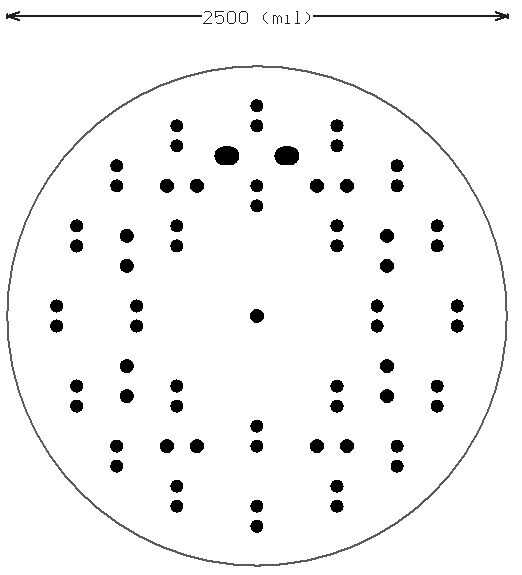

Las cuatro imágenes son un resumen de la PCB para el diseño del componente, una imagen tablero de los rastros, una imagen de la placa inferior de las huellas y una imagen final de una guía de perforación.

Éstos se proporcionan para su propio disfrute y soporte no se proporciona para éstos.

Las imágenes también se actualizan en la página de soporte en: www.pcboard.ca/kits/led_spotlight/diy.html donde siempre encontrará la información más reciente.
