Paso 5: Preparar el software
Para este proyecto utilicé Inkscape durante gran parte del procesamiento de imágenes para quemar.
Utilicé un plugin principal preparar archivos para la grabación, y se llama GCodeTools. Aunque tiene algunos problemas, es bastante eficaz y hace lo que necesito.
Descargar Inkscape y GCodeTools e instalarlos.
Vamos a recorrer los pasos de hacer nuestra primera prueba grabar.
- Abrir un documento nuevo en Inkscape

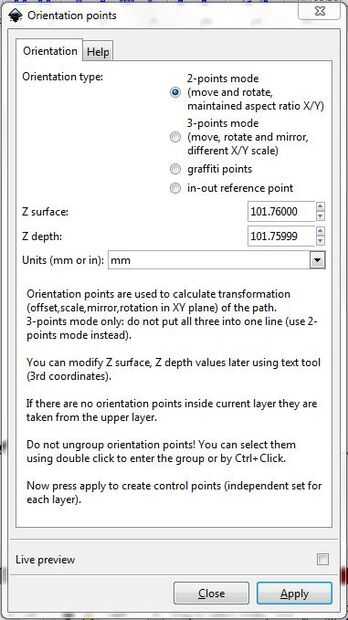

- Haga clic en "Extensiones" y luego "Gcodetools" y "Puntos de orientación"
- La ventana que aparece es cómo añades las coordenadas a su dibujo.
- "Orientación tipo" debe ser modo 2 puntos
- "Z-superficie" debe ser la altura focal que hemos encontrado antes
- "Z-Depth" debe ser esa misma altura focal, menos 0.00001 (tan cerca como podamos mientras todavía lo del software es diferente, esto es porque GCodeTools se hace para el fresado, y estamos haciendo trabajos con láser)
- Las unidades deben ser mm para uso con las impresoras 3D más comunes!
- Haga clic en "aplicar", luego "cerrar" y algunos texto y flechas aparecerá en la parte inferior de la página! Estos son los "puntos de orientación" que servirán como enlace entre las imágenes en la página y la posición del láser
- La ventana que aparece es cómo añades las coordenadas a su dibujo.

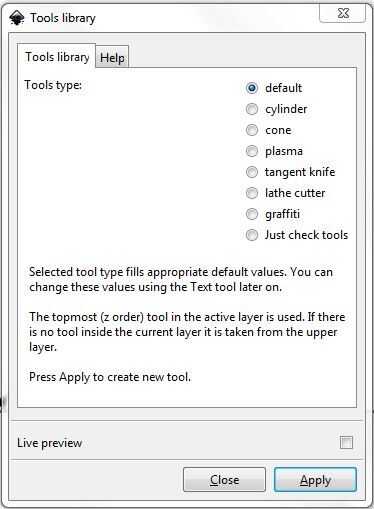

- A continuación, haga clic en "Extensiones" y Gcodetools"luego"Herramientas biblioteca"allí es un montón de cosas aquí, y la documentación no es grande, hasta dejarlo como"Default"luego pulse aplicar y luego cerrar.
- Esto debe ha agregado una nueva "herramienta" a la doccument! Esta herramienta es cómo definimos la velocidad de movimiento y similares! Se explicará en el siguiente paso!
