Paso 6: Definición de herramienta
En orden a que generar código útil, tenemos que dar GCodeTools alguna información sobre nuestra máquina!

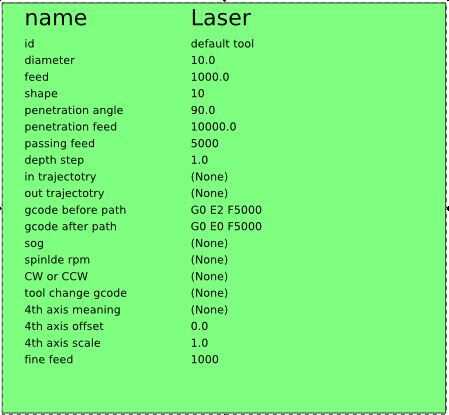

Mis valores son los siguientes:
- ID: herramienta por defecto
- diámetro: 10 (no estoy seguro lo que hace esto, no parece tener un efecto en el código generado)
- alimentación 1000 (esto es la velocidad en mm/min que la máquina se moverá mientras que el láser está encendido. Valores mayores hacen quemaduras ligeras, valores más pequeños hacen quemaduras pesadas. Comenzar con un gran número, decir 5000 y trabajar su camino hacia abajo hasta que la quemadura se ve bien)
- Forma: 10 (10 debe ser cilíndrica, pero el ajuste no parece tener un efecto)
- Ángulo de penetración: 90 (esto es importante, que significa los entresijos plomo será vertical)
- Penetración de la alimentación: 5000 (irrelevante, los movimientos que usen esta velocidad serán comentados más adelante)
- Paso de profundidad: 1 (no estoy seguro lo que hace esto)
- En la trayectoria (ninguno) (no utilizada por nosotros)
- Trayectoria (ninguno)
- gcode antes ruta: G0 E3 F5000 (esto dice la impresora pulsar el botón tan rápido como sea posible)
- gcode después de la trayectoria: G0 E0 F5000 (esto le indica a la impresora para dejar ir el botón tan rápido como sea posible)
- SOG: (ninguno) (no estoy seguro lo es)
- eje RPM (ninguno) (no utilizado por nosotros)
- CW o CCW (ninguno) (no utilizado por nosotros)
- herramienta cambio gcode (ninguno) (no utilizado por nosotros)
- 4 significado de eje (ninguno) (no utilizado por nosotros)
- 4 º eje desplazamiento 0.0 (no utilizado por nosotros)
- 4 º escala de eje 1.0 (no utilizado por nosotros)
- 1000 alimentación fina (posiblemente usado cuando hacer pequeños detalles, debe estar ajustado para alimentación)
Es la configuración de herramientas básicas
