Paso 7: Preparación de la imagen
Ahora que tienes puntos de orientación y una herramienta definida, es tiempo para dibujar algo!
Como una primera prueba, te sugiero una espiral, ya que incorpora muchos pasos que tendrá que hacer un montón de diseños.
Seleccione la herramienta "crear espiral" en la barra lateral de inkscape y dibujar una espiral en algún lugar en la página.
Lo que acaba de crear es un "objeto" en inkscape, no todavía un trazado de vector, por lo que el primer paso es, con el espiral seleccionado, haga clic en el menú de "Camino" y seleccione "Objeto a camino" - tenga en cuenta, nada cambió, o al menos, que es como se ve! La espiral es ahora una ruta!
A continuación, tendremos que quitar cualquier curvas, pero no te preocupes, allí; s una herramienta para eso que mantendrá la espiral spiraly y agradable! La razón para la eliminación de las curvas es que el plugin de Gcodetools tratará de utilizar comandos de G2 y G3 para dibujarlos, y Repetier no admite los comandos!

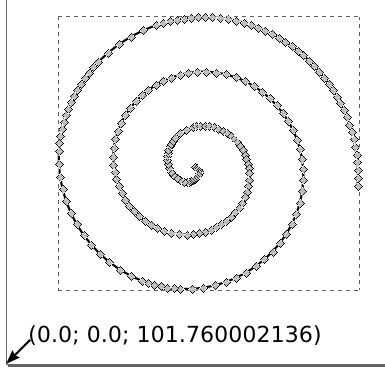

Para quitar las curvas, mantener la espiral seleccionada y haga clic en "extensiones" y luego "Modificar Path" luego "Aplanar Beziers" se abrirá un cuadro con un valor de "llanura", tienden a usar 0.1. Golpe aplicar y luego cerrar y la imagen deben buscar aproximadamente la misma. La diferencia es que ahora, la espiral está hecha de segmentos de línea en lugar de agradables curvas virales!
Aquí el paso final es colocar el espiral en el área de impresión de la máquina. La manera fácil de hacer esto es establecer las coordenadas de la trayectoria en espiral en Inkscape a 0,0 que es el mismo conjunto de coordenadas de los puntos de orientación.
Nota: 0.0 de los puntos de orientación corresponde al punto central de la máquina. Esto significa que un objeto colocado en la posición 0,0 realmente será por encima y a la derecha del centro de la máquina. (la esquina inferior izquierda es el ancla posicional para cosas en Inkscape)
