BRICOLAJE - Mini Portable Photo Studio (2 / 9 paso)

Paso 2: Realizar el circuito en protoboard

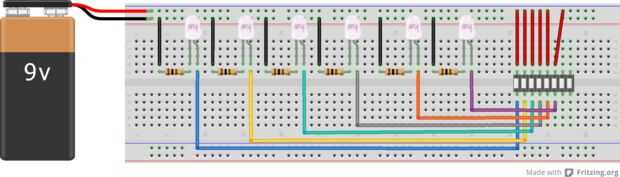

Vamos a construir primero en protoboard. En primer lugar, permite poner los componentes en un protoboard, así pudimos ver cómo funcionaba y cómo encaja en el perfboard. El esquema fue hecho con Fritzing.

Paso 1

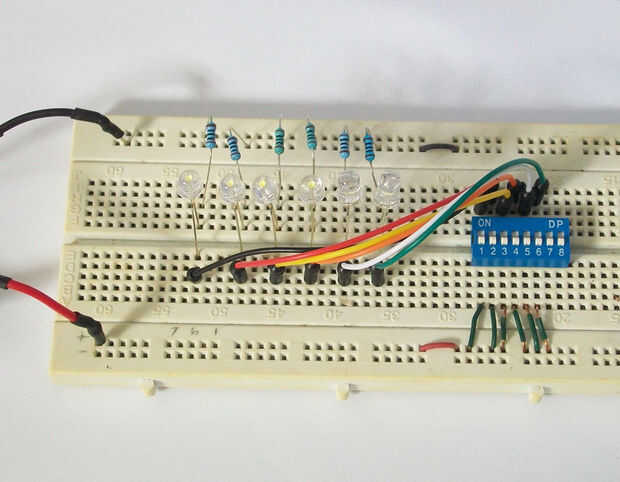

Poner los LEDs en la protoboard. Añadir resistencia de 100 Ohm y ponerlo en línea con el cátodo (-) a la parte superior de la placa. Será conectar a tierra.

Paso 2

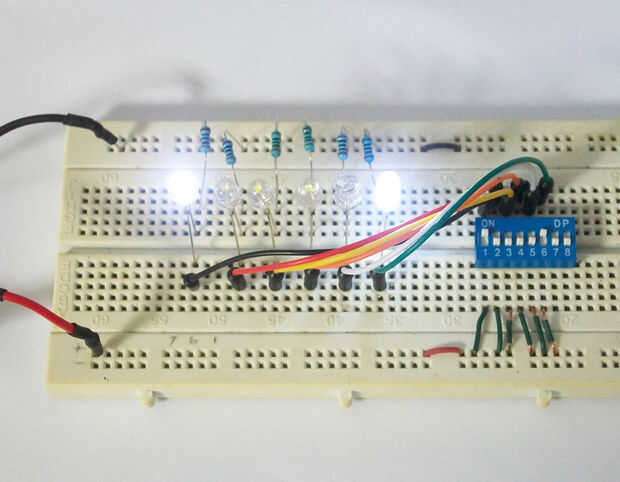

Conectar el ánodo (+) al pin de interruptor DIP. Y otro cable del pin DIP switch Conecte al positivo (9V). Puede activar el LED de encendido/apagado como usted quiere.

Prueba todo hacia fuera y asegúrese de que usted es circuito se va a trabajar antes de empezar a soldar.
