BRICOLAJE - Mini Portable Photo Studio (4 / 9 paso)

Paso 4: Mover a Perfboard

Step 1
Corte el perfboard sobre 7 cm x 4 cm.

Paso 2
Organizar el componente, generalmente colocar todos los componentes antes de comenzar a soldar. Pero si quieres hacer soldar uno por uno, puede marcar en el perfboard que las patas del componente se colocará.

Paso 3

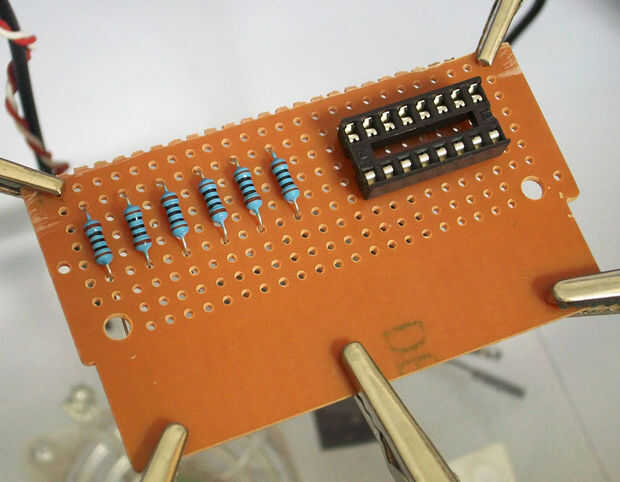

Organizar las resistencias. Poner los sockets de 16 pines IC. (es opcional, que sólo puede soldar el DIP switch sin los zócalos) (ver imagen 1)

Paso 4

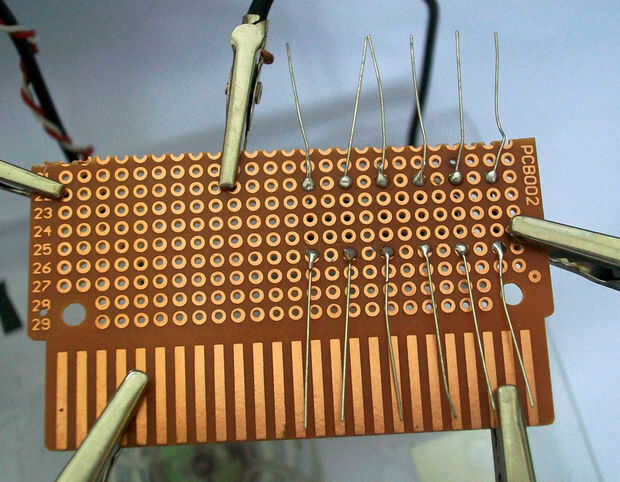

Las resistencias de la soldadura. (ver imagen 2)

Paso 5

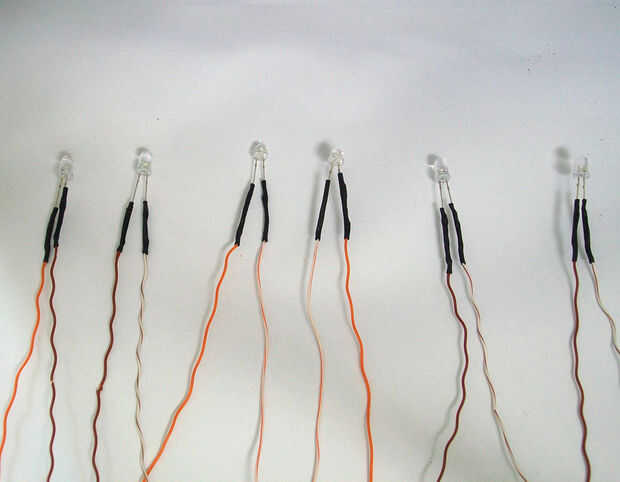

Soldadura ánodo y el cátodo del LED con el cable de puente y la tubería del encogimiento es esencial para evitar un cortocircuito. Hacer 6 de estos. (ver imagen 3)
