BRICOLAJE montaje de bajo costo Porjector techo (1 / 1 paso)

Paso 1: procedimiento

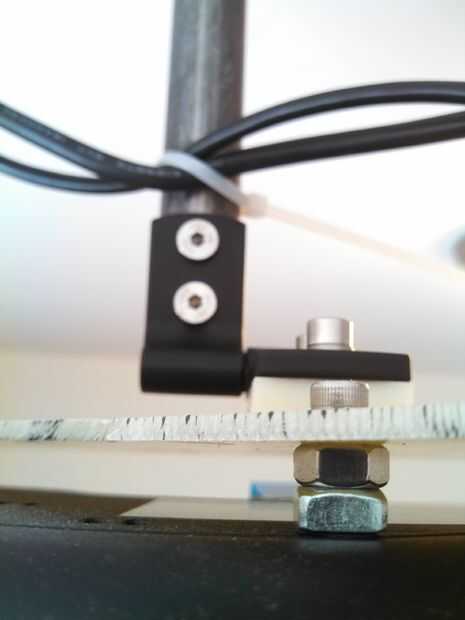

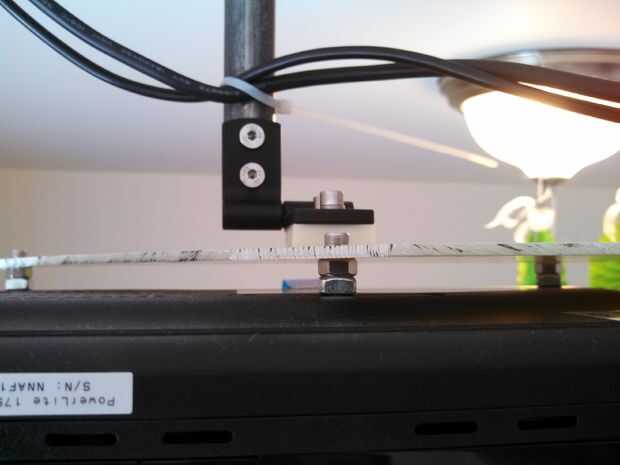

1. abajo carga la disposición proyector y dibujos CAD desde el sitio web de fabricación para obtener las posiciones del orificio de montaje o medir el orificio coloca su auto. Marque abajo los agujeros en una pieza de tablero rígido de plástico o metal. Perforar y montar el tablero para el proyector. Añadir a algunos espaciadores entre la Junta y el proyector. Recorte la placa más pequeña posible evitar bloquear el calor del proyector. La Junta de que usar es un pedazo de tablero de FR-4 grueso de 3mm.
2. Perfore dos agujeros en un extremo de la tubería de montaje de la bisagra.

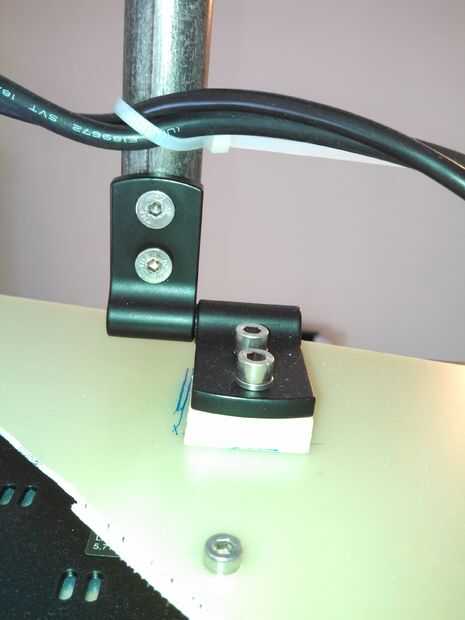

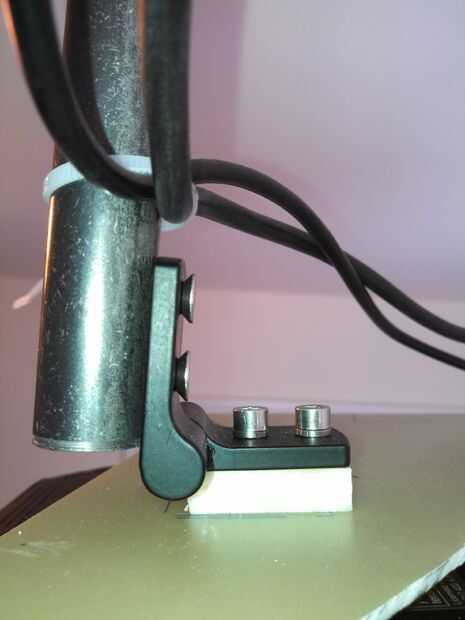

3. Perfore dos agujeros en el centro de la placa de montaje y montar la bisagra a la Junta. Coloque un bloque de plástico de ~ 10 m m en medio para que el tubo no golpee la placa de montaje cuando la bisagra rota.

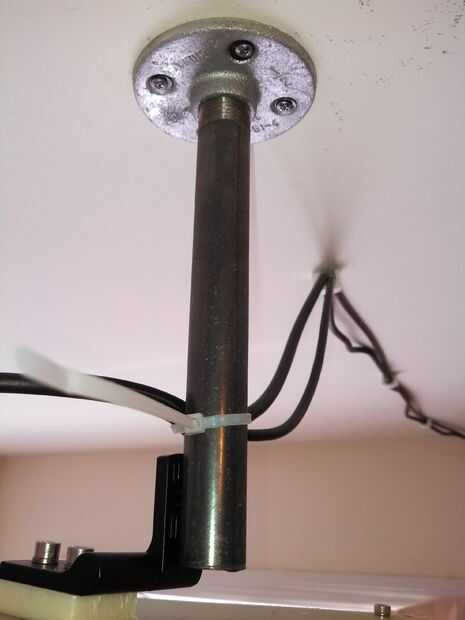

4. Instale el tubo a la brida del piso. Mantener todo esto bajo el techo. Encienda el proyector y ajustar al ángel de la bisagra para la posición Y ajustar la distancia entre la pantalla y el proyector. Marca abajo de la posición del agujero de montaje de la brida en el techo.

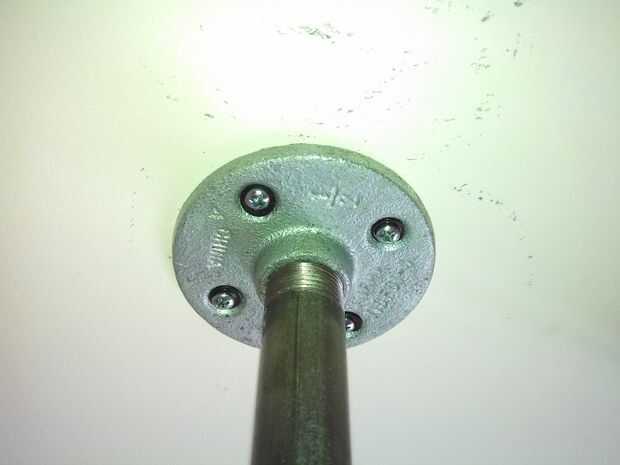

5 desinstalar la brida, USAR tarugos y tornillos para la brida de montaje en techo. Colocar el proyector en la brida.

El techo está terminado. Usted puede ajustar el ángulo de la bisagra y gire el tubo un poco para ajustar la posición de la imagen en la pantalla.
