Paso 2: Elegir el número de LEDs
Así es cómo funciona la tira de LED. La tira de 5 metros (16,4 pies) de largo y tiene 300 LEDs. En cada tercer LED hay marcas donde puede cortar la tira. Esto nos dice algo sobre cómo se cablea la tira larga.
Un LED blanco regular generalmente atrae a 3,3 V. En un segmento de la banda, tres de estos LEDs son en serie que significa que la caída de tensión se agrega en el circuito. Tres LEDs que dibuja a 3.3 V cada medio un segmento del LED dibuja 9,9 V. La tira cuenta con 12 V por lo deja 3.1 V.
Si el segmento sólo consistió de tres LEDs consiguen más tensión que disipan. Esto no es bueno para los LEDs y rápidamente puede dañarlos. Por esta razón cada segmento tiene una resistencia en serie con los tres LEDs. Esta resistencia está allí para dejar el restante 3.1 V en el cruce de la serie.
Así que si cada uno representa el segmento 12 V que significa cada uno de los segmentos se conectan entre sí en paralelo. Cuando los circuitos se conectan en paralelo reciben la misma tensión y la corriente se agrega. La corriente en una conexión en serie es siempre la misma.
Una regular LED dibuja 20 mA de corriente. Esto significa que un segmento, tres LEDs y una resistencia en serie todavía sacarán 20 mA. Al conectar varios segmentos en paralelo, agregamos a la corriente. Si usted corta seis LED de la tira, tiene dos de estos segmentos en paralelo. Que significa el circuito total todavía atrae a 12 V, pero dibujan 40 mA de corriente.
Esta es la base para cómo la corriente nominal de un wil de la fuente de poder establece el total de LEDs nos podemos poder.

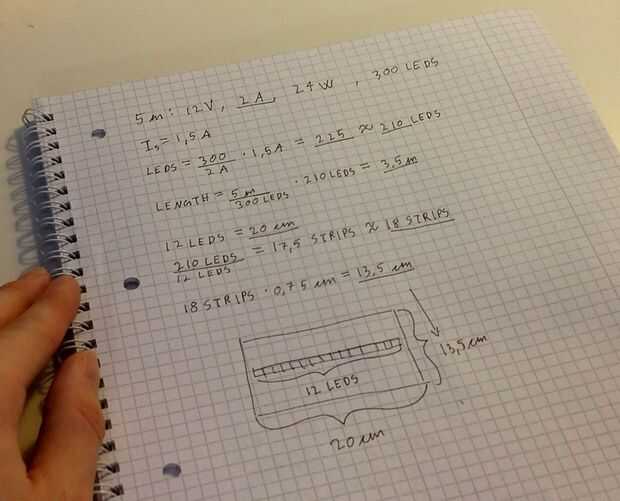

Ahora, hice algunas matemáticas rápido para averiguar cuántos LEDs iba a utilizar para este panel.
Es de todo el rollo de cinta LED 5 metros 300 LEDs, y dibujan un total de 2 amperios.
Mi fuente de energía podría entregar 1,5 amperios que podría utilizar un total de 225 LEDs. (300 LEDs / 2 A) * 1.5 A. Quería un margen pequeño de seguridad así que acabé utilizando total 216 LEDs. También escogí este número porque el número de LEDs debe estar habitando por tres. Porque sólo puede cortar la tira de la luz en cada LED tercera.
Estos LEDs están distribuidos en 18 tiras largas con 12 LED en cada tira. Esto encaja perfectamente en mi tapa sin demasiado espacio muerto, que da una limpia y aspecto profesional.
