Paso 3: Preparar el archivo de Eagle
Una vez tengas tu diseño terminado en águila, tendrá que exportar un archivo de Gerber que contiene sólo los datos de las teclas de componente SMD. Para hacer esto se vaya a la ventana de panel de control de águila y ve a archivo -> Nuevo -> trabajo de Cam. En la nueva ventana ir a archivo -> Abrir -> tablero y desplácese hasta la ubicación de directorio en el explorador de abrirlo. Una vez que la tabla está abierta en el trabajo de cam que tenemos que asegurarnos de que nos dará el formato adecuado de Gerber.

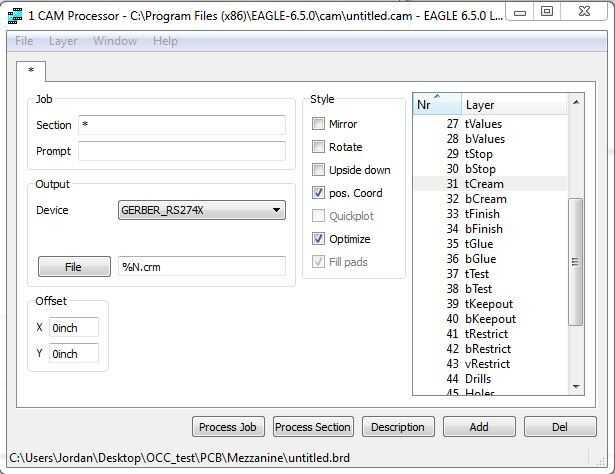

Para ello, haga clic en la gota abajo 'Dispositivo' y seleccione la opción 'GERBER_RS274X'. En el cuadro situado junto al botón de archivo debajo de 'Dispositivo', puede escribir el nombre que desea que su fichero Gerber. Opté por usar '% N.crm'. La toma de n nombres lo mismo que mi archivo de la Junta y guardarlo en la misma carpeta. El .crm es solo una arbitraria extensión que elegí, crm para crema puesto que estaremos usando la capa de crema, pero se puede hacer la extensión realmente lo que quieras.
En la lista del lado derecho, usted necesita para asegurarse de que la capa tCream es capas destacadas y no otras. Esto exportará la capa superior de nata de su archivo de águila, que es solo las teclas de componente SMD con indicios. Haga clic en el botón de 'Trabajo de proceso', espera que termine luego te puede salir fuera del águila, que acaba de crear el archivo de Gerber que se editar e imprimir.
