BRICOLAJE portátil LED strobe (2 / 6 paso)

Paso 2: Esquema y PCB

Este proyecto es muy simple pero no hay tantos esquemas en internet como pensé que sería. Pero estoy feliz porque he encontrado este. Es realmente simple y barata. Todas las piezas (incluyendo el caso) pueden encontrarse en radioshack local sólo por unos pocos dólares. Y lo que es realmente genial que se puede hacer en un día!

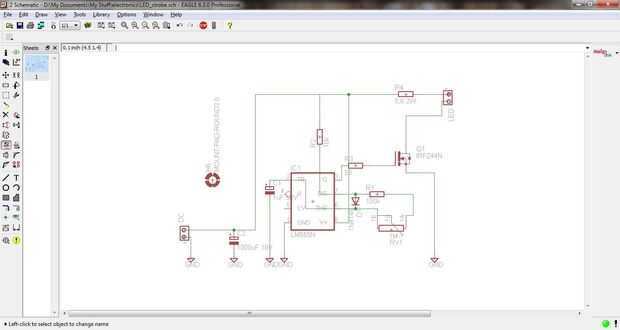

El corazón de este esquema es temporizador LM555. Genera impulsos cuadrados que la anchura es regulada por la resistencia variable o potenciómetro (realmente no mater que se utilizará).

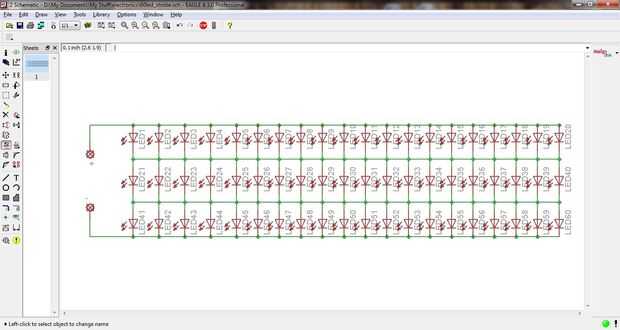

Tablero ligero puede hacerse de tantos LED como usted quiere. A partir de 3 LEDs y aumentando en 3 (por ejemplo puede ser 3, 6, 9, 12. 15 y etc..). He escogido 60 LED para la luz más brillante
He subido mi esquema y PCB en Eagle y PDF formatos. Mi consejo principal es realmente pequeño. Puede hacer más pequeña si usas piezas SMD pero es necesario. Tablero del LED es 87x57mm tamaño (cabe perfectamente en mi caso).
