Paso 3: Conecta el láser y el sensor para Arduino

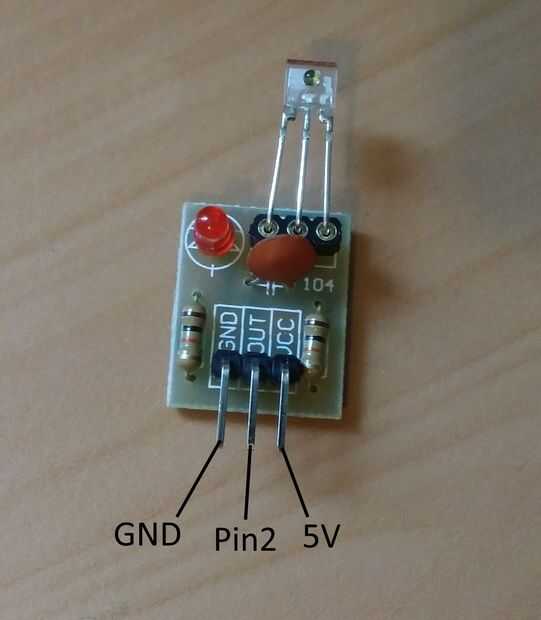

Comenzando con el sensor, los pernos deben ser conectados como esta:
Sensor - Arduino
→ DE GND GND
→ Clavija 2 de salida
→ DE VCC 5V

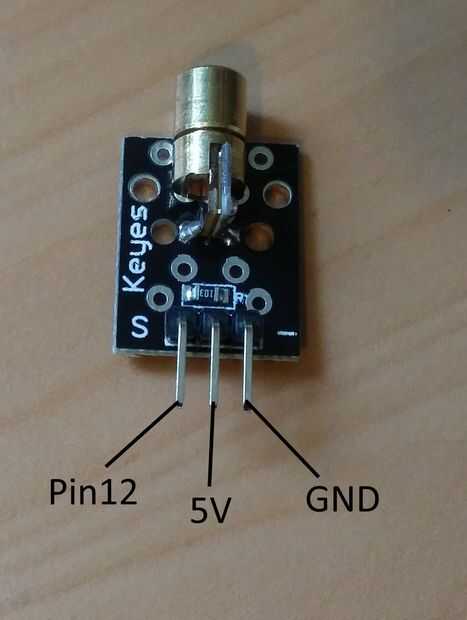

Y ahora el módulo de láser:
Laser - Arduino
S → GND
→ Media 5V
-→ GND
Sugiero usar cables más largos para conectar el módulo del laser, ya que probablemente se coloque al otro lado de la habitación / puerta.
Una vez más proporciona imágenes para hacer más fácil las cosas.
