Paso 4: Soldar el potenciómetro
Soldar dos cables pequeños (rojo y negro hilos en fotos) de las almohadillas de soldadura de Rprog (que se quitó en el paso anterior).

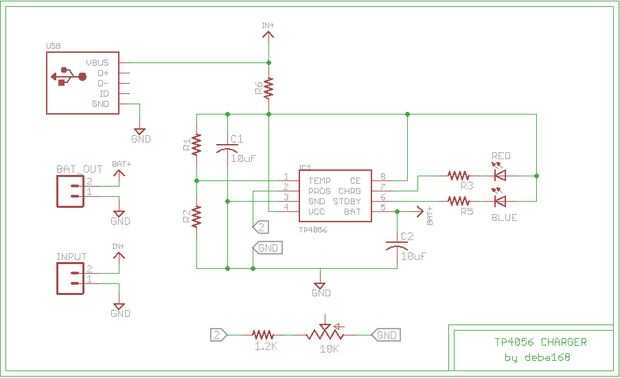

Ahora tenemos que conectar una red de resistencia variable para controlar la corriente de carga. La red de resistencia variable está compuesta por una resistencia de 1,2 K y un potenciómetro de 10K.

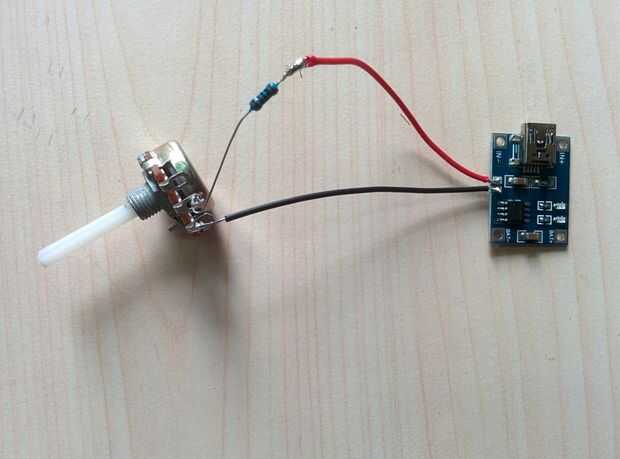

Soldar una pata de la resistencia de 1,2 K al pin central del potenciómetro y otra pata para el cable rojo. Luego suelde el cable negro a la otra patilla del potenciómetro.
Nota: Los dos pines del potenciómetro se seleccionan de tal manera que perilla de rotación a la derecha disminuye el valor de la resistencia. Usted puede tomar una ayuda de un multímetro para ello.

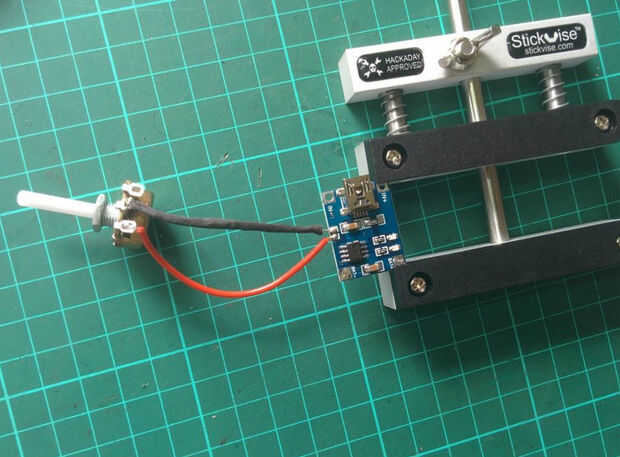

Ahora se conecta un resistor variable en lugar del resistor de smd Rprog original.
