Paso 5: Realizar el circuito

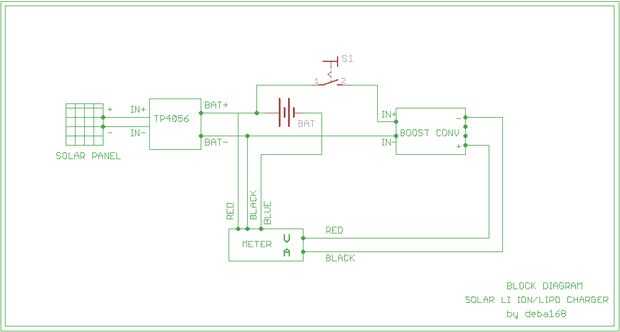

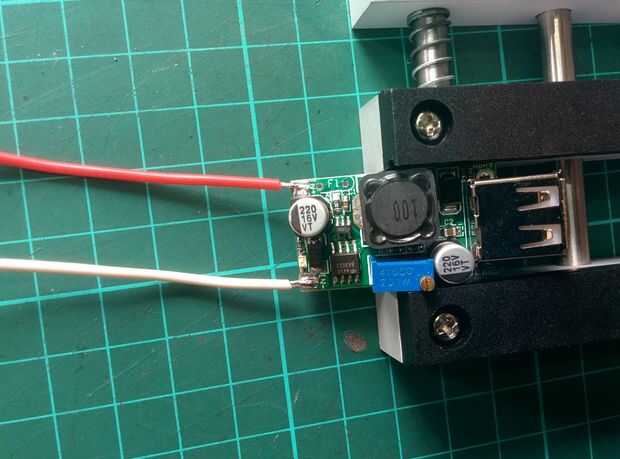

Soldar dos cables a los terminales de entrada del convertidor Boost (rojo y el en blanco a la IN-). Cables rojo y negro son más recomendables para la identificación fácil de la polaridad. Pero usé hilo rojo y blanco como en este proyecto no tengo alambre negro en stock.

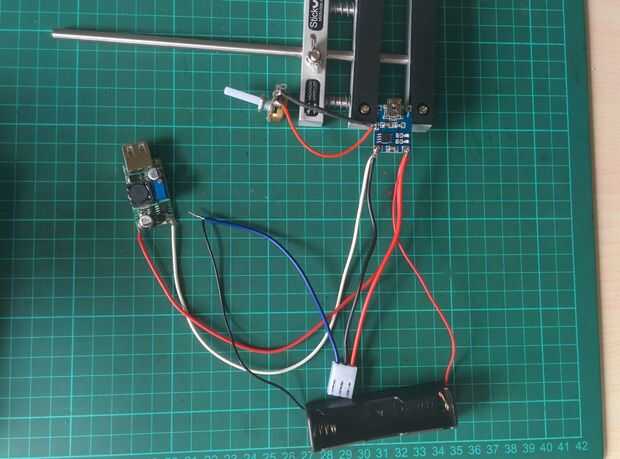

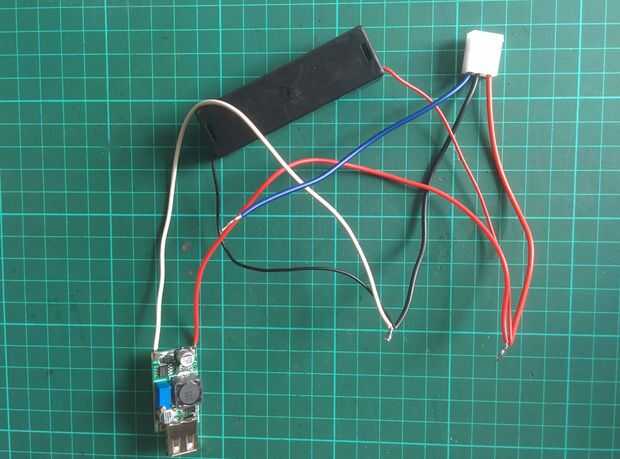

Únete a los cables rojos de volt-amperímetro (grueso rojo), portapilas y convertidor.
El alambre negro del volt-amperímetro (negro grueso) y cable de convertidor blanco.

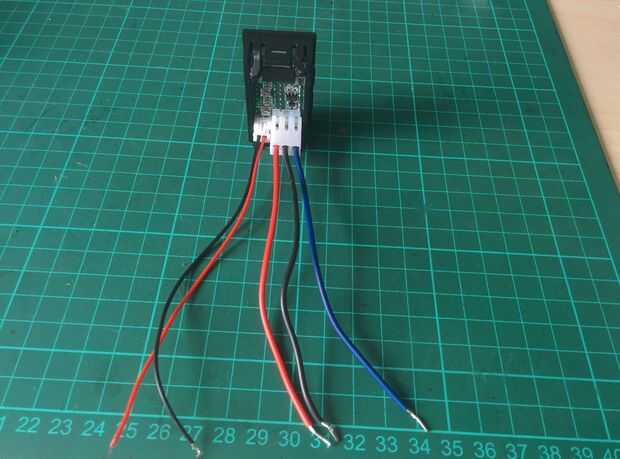

Conecte el medidor azul volt-amp y cable titular negro de la batería.

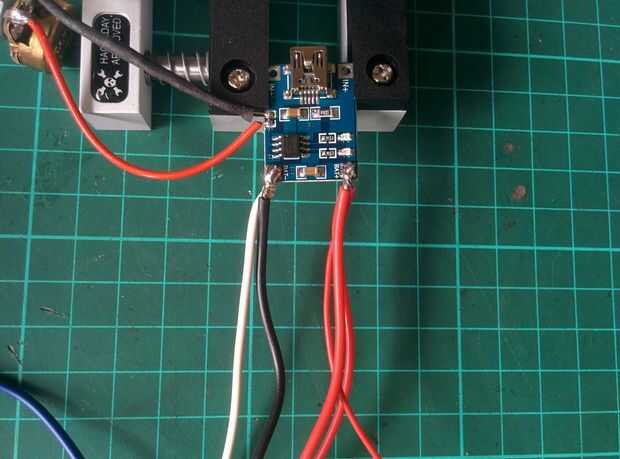

Ahora soldar las juntas rojo (nodo) en el BAT + y negro juntas (nodo) a la BAT - de la Junta de carga TP4056.
Nota: Más adelante he instalado un interruptor para operar el convertidor Boost. Sólo cortar el cable rojo del convertidor en el medio y el interruptor de la soldadura.
