Paso 10: Construyendo mi Tracker desmontable.
Porque soy viejo le voy dando más medidas en la medida Imperial. Un buen convertidor se puede encontrar aquíhttp://www.helpwithdiy.com/metric_conversion_calculator.html
Como he mencionado anteriormente que compré mi unidad de Sensor y actuador de Dave en http://campatracka.com/index.html
El actuador es una 18 pulgadas, 90 libras empuje Ram eléctrica 12v.
La Unidad del Sensor es una unidad de este a oeste con oscuridad automática retorno a este.

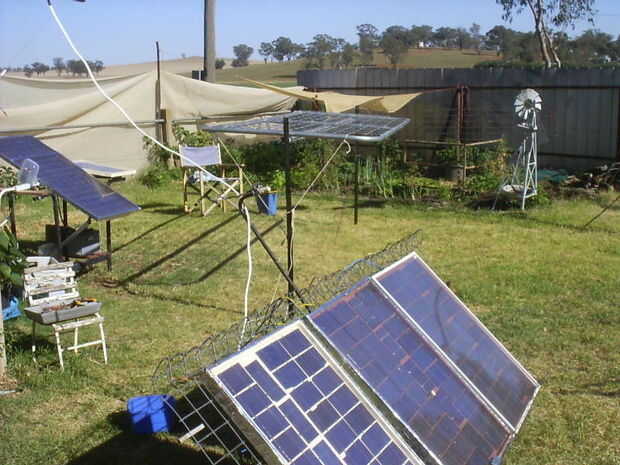

Edificio el Tracker desmontable.
Como yo estoy en alquilar alojamiento que tenía que construir el seguidor para ser desmontables.
Mis métodos y materiales serán diferente en una parte cuando reconstruyo como una unidad permanente en la azotea (al acabar renovando la casa que poseemos). Por ejemplo, los postes de piquete de estrella, se reemplazará por un marco de hierro ángulo.
Los materiales de
Puerta de la granja de 1 x 10ft...
1 x 12 pies de longitud de tubo galvanizado de 1".
1 x 10 pies de longitud de tubo Gal de 2".
2 x 6 pies piquete de la estrella postes que estos pueden reemplazarse por 2" gal pesados tubos largos si así lo desea.
1 x soporte de estante del ángulo recto.
1 x paquete de 1/4 pulgadas x 2 pulgadas gal pernos, tuercas y arandelas.
1 x paquete de arandelas de 1/4 de pulgada.
¿1 x 3/16 pulgadas? (depende del orificio de su espolón del actuador) x 2 pulgadas pernos con arandelas y tuercas extra 2. Este perno es para el final de su actuador ram así que compruebe el tamaño del primero.
Tubería de polietileno pesado o similar para separadores.
Varios bits y piezas para la fijación de la parte inferior del actuador para el cargo.
El método de

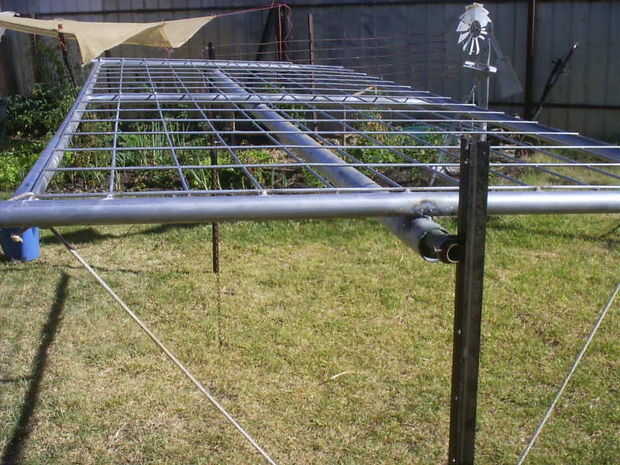

La 2' "Gal tubo se suelda con autógena al centro de la parte"posterior"de la puerta. (el lado de la malla no es soldada a).
No he incluido cerca foto de mi soldadura para no ser superados con regocijo..
Para hacer la unidad no estacional regulable como lo hice con los 2 mensajes de piquete son martillados verticalmente en el suelo unos 10 pies 6" aparte en una alineación norte-sur.
La tubería de 1" y los mensajes se perforan, el tubo de 1' se deslizó en la tubería de 2" (si es necesario un espaciador resbaló en para evitar que la puerta tocando el poste) y el tubo de 1" se emperna a los mensajes del piquete.

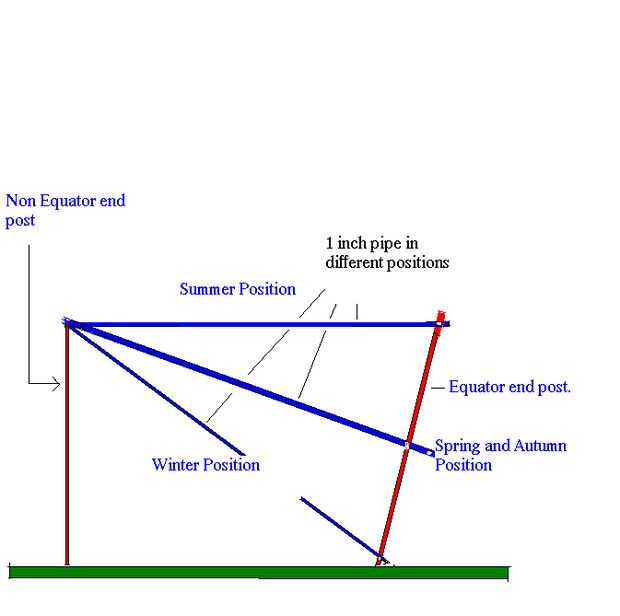

Para hacer la unidad estacionalmente ajustable para que del extremo de Ecuador de la unidad necesita para poder ser levantado hacia arriba y hacia abajo mantener los paneles apuntando directamente hacia el sol como sea posible durante todo el año.
Para lograr esto necesita poner ese post de final en el suelo en un ángulo para que el tubo de 1" se puede bajar y todavía ser empernado al post.
Lo siguiente es sólo teoría y no ha sido probado.
Martillo el post final de Ecuador no verticalmente en la tierra. Un pie o así debe ser lo suficientemente lejos.
Perfore un agujero de por lo menos 1/4" diámetro en un extremo de la 1" tubería de 3" del final.
Perfore un orificio de 1/4" a través del extremo estacionario post 2" desde la parte superior.
Usted puede encontrar el ángulo de tu post de extremo ajustable necesidades por pernos a la tubería de 1" libremente en el otro extremo y descansar el extremo suelto en la tierra.
Poner al final de tu post sobre la tierra unas pulgadas a lo largo de la tubería de 1" y marcar el tubo.
Corrección de ... Me desperté con un comienzo en aproximadamente 3 esta mañana (sí... sé .weird) con la realización que el orificio inferior en el poste deberá ser aproximadamente la mitad del ancho de la puerta hacia arriba desde el suelo. Si no es entonces la puerta no tendrá suficiente espacio para hacer su cosa este oeste...
Tiene un ayudante levantar la tubería de 1" hasta la mitad del post y marcar el tubo otra vez entonces levántelo hasta la posición horizontal y alinee el extremo superior del poste con la marca que hizo.
Martille el puesto en el mantenimiento de la tierra que alinearon con esa marca.
Taladro 2 agujeros, uno en cada marca a través del extremo ajustable de la tubería de 1". Asegúrese de que alinee con los demás.
Taladro del mismo tamaño a través de tu post 2 pulgadas desde la parte superior.
Taladro 2 agujeros a lo largo del poste de ángulo, cerca del centro y cerca de la tierra.
Encontrar las posiciones exactas de guarnición hasta con los orificios en el tubo de 1".
Estos serán tus ajustes estacionales.

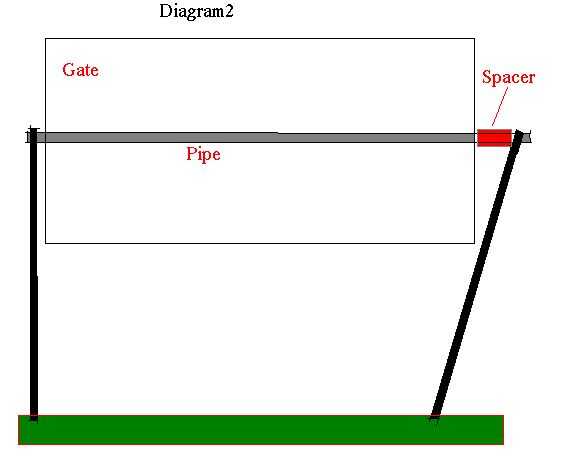

Corte a 2 espaciadores. Consulte diagrama2. Este espaciador detendrá su puerta tocar el poste.
La tubería de 1" se ha deslizado en la tubería de 2", el espaciador puesto en marcha, la puerta se levanta para arriba y el tubo de 1" atornillados a los postes.

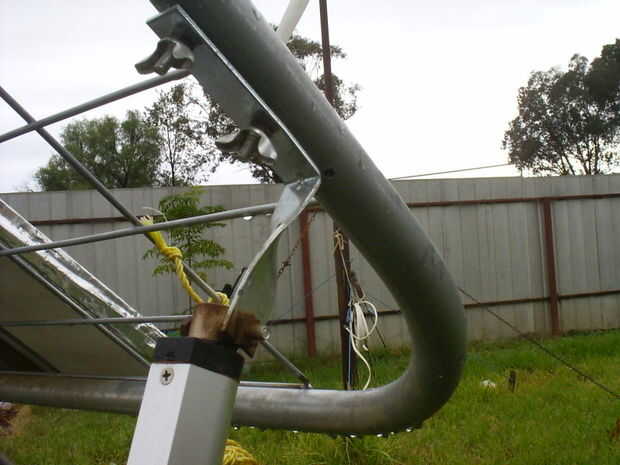

Colocar el actuador a la puerta se realiza mediante un soporte de estante.

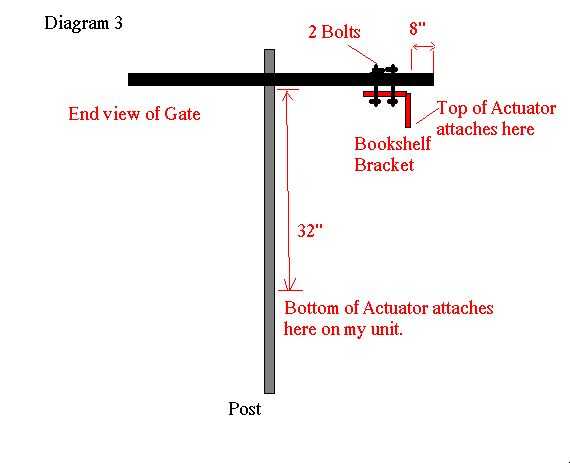

El soporte de mi unidad se fija hasta el final de la puerta unos 8" desde el lado. Vea el diagrama 3.
La "pierna" del soporte de estantería no atado a la puerta se tuerce en ángulo recto para permitir que al Ram.

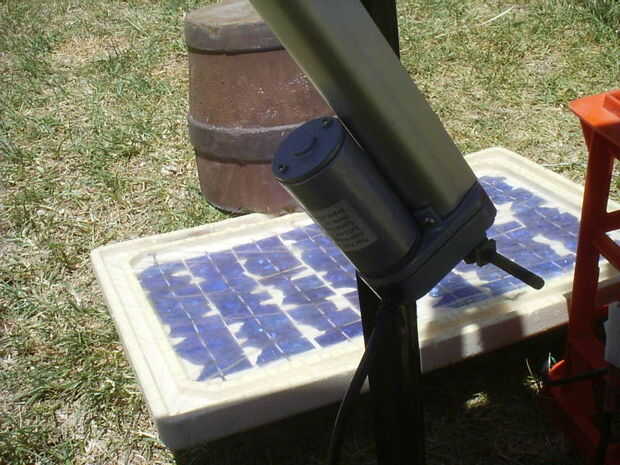

La parte inferior del actuador se conecta al Post unos 32" abajo de la puerta.
Estas distancias son otra cosa de prueba y Error. Experimente hasta encontrar las posiciones que permiten el actuador para mover la puerta de una ubicación de mañana al amanecer a una posición de noche frente a la puesta del sol.
Se debe utilizar un método de sujeción que permite que el actuador mover en cada extremo.

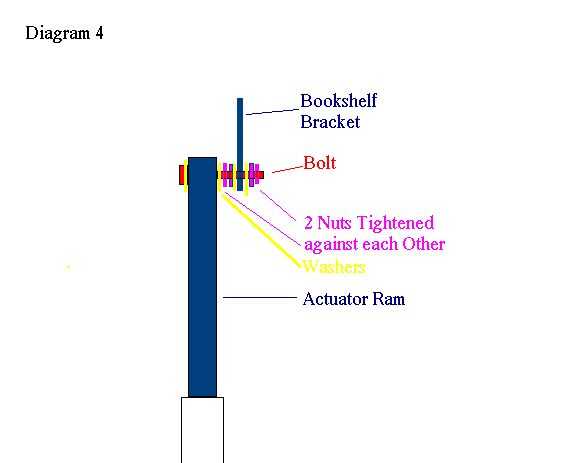

Al final de la Ram logra esto mediante el uso de 2 tuercas apretados uno contra el otro cualquiera de los lados del soporte del estante, ver diagrama 4.
Mucho rayar la cabeza y buscando la vertiente entró el adjunto inferior.

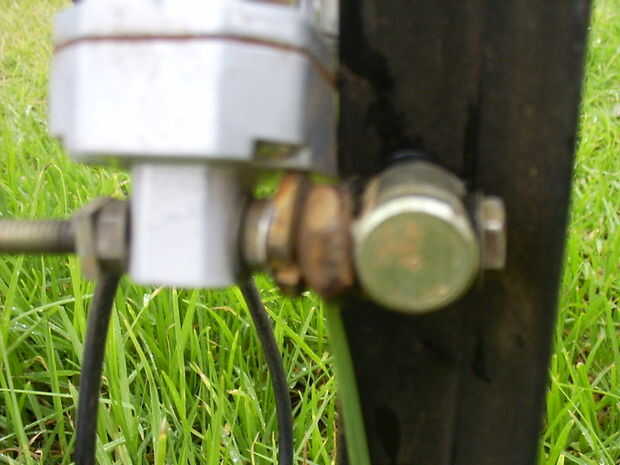

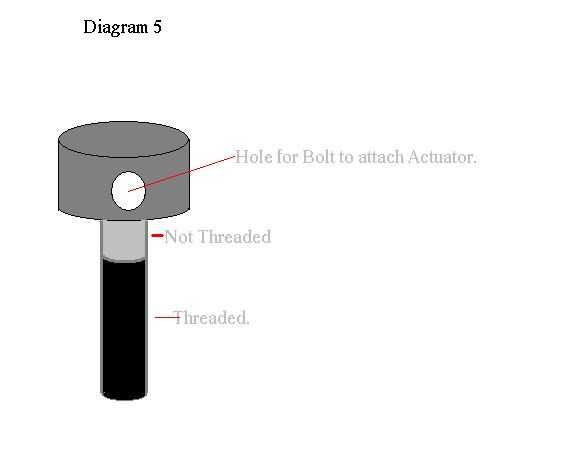

Tuve suerte de tener un perno como parte que adapta el trabajo a mano. Ver la figura 5.
No sé cómo se llama o donde comprar uno pero creo que es una pieza de automóvil de algún tipo. La parte principal es aproximadamente de 1" diámetro y el perno es 5/16" diámetro y aproximadamente 2" de largo. El agujero tiene que ser capaz de dar cabida a un perno de 1/4" por lo menos.
Si usted ha hecho esto que ahora a trabajar fuera.
Tal vez Dave en http://campatracka.com/ puede sugerir algo.
La unidad del Sensor.

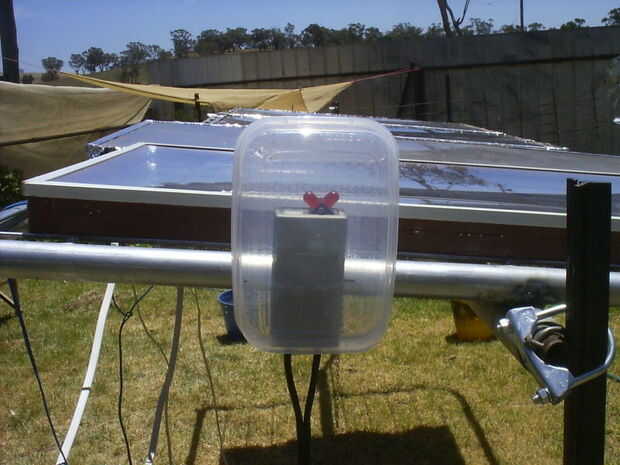

Mi unidad no vino en una caja resistente a la intemperie. Para superar esto y temporalmente montara a la puerta en un tipo "Tupperware" claro envase de plástico.
I perforar y atornillar la tapa a la puerta en ángulo recto y perforar otro agujero en la tapa de las unidades de tornillo de montaje.
Dos agujeros se cortan en la parte inferior del recipiente para los cables y el contenedor simplemente se adhiere a la tapa.
Tengo la intención de construir una caja de plexiglás para la unidad del Sensor de la casa permanentemente.
Mi unidad Tracker está alimentada por una batería de coche viejo que goteo de carga con un pequeño Panel Solar.
Una batería de ciclo profundo de 12v pequeños tales como ésos encontrados en niños Scooters eléctricos sería perfecto y sólo debería costar $20 o tan nuevo.
Como alternativa puede alimentar de su controlador.

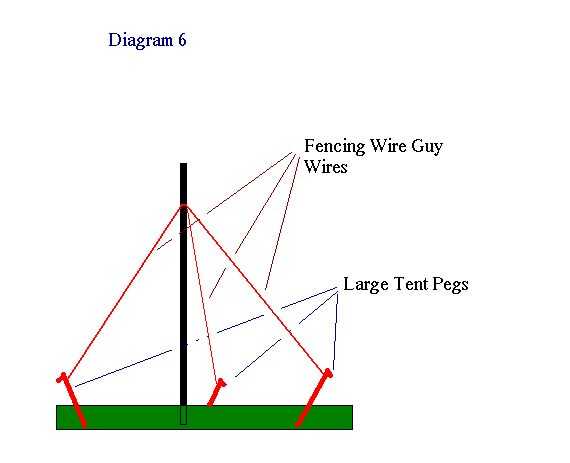

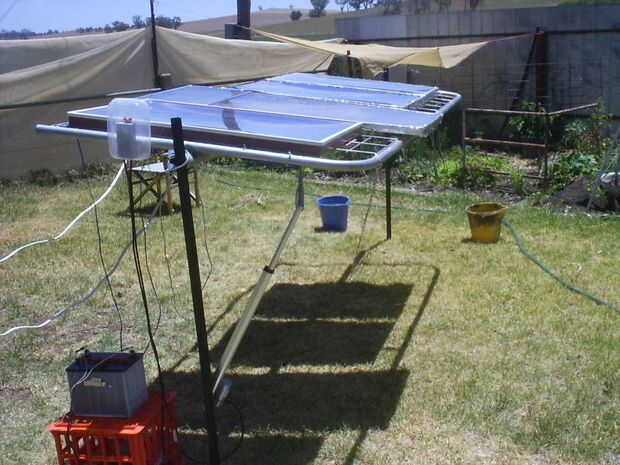

Una vez que la unidad fue terminada sujeta los postes con alambre "Chicos" utilizando algunas estacas grandes y algunos reciclados de esgrima. Ver la figura 6
