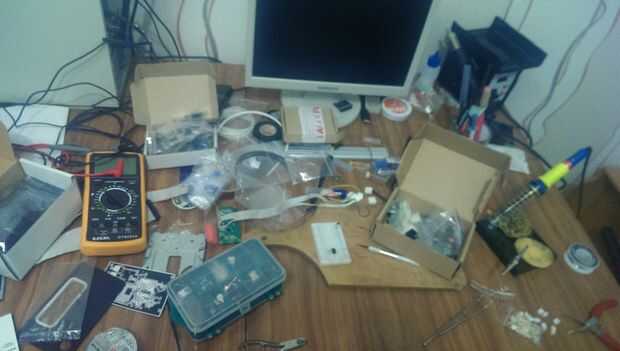

Paso 1: Lista de piezas: evaluar el daño financiero
LISTA DE PARTES:
- Transformador de 24V 50-60VA. Tengo un transformador con una línea secundaria de 9V, que debería funcionar perfectamente, porque 24V proporcionará energía para el hierro, mientras que 9V va a dejar a 5V para los componentes de la lógica.
Como alternativa puede utilizar un convertidor de buck AC-DC de 5V de logic($1.50-$2.00) e implementar sólo un 24V fuente de hierro.
Una nueva cuesta de transformador alrededor de $7.00-8.00 en eBay - ATMega8 (de un proyecto fallido) $1,10 nueva
- Caja de la caja.
Funcionará cualquier caja fuerte tamaño razonablemente (preferiblemente metálico). Usted puede incluso utilizar que caso de la PSU.
Con un extra $15,00 en el bolsillo se puede obtener un cerramiento de aluminio fantástico como éste:
http://www.eBay.com/ITM/Silver-Aluminum-Project-Bo... - Revestido de cobre doble cara Junta
Ventas por menor en $1,50 por cada hoja simple 100x150mm - Codificador rotatorio de un viejo estéreo de cassettes. Funciona perfectamente, pero un rotativo cap debe ser reemplazado.
Los nuevos van por $1,50 sin tapa - pantalla de LCD HD44780 de 16 x 2.
Venta: $2,00 - Varios componentes pasivos (gorros, resistencias etc..) A promedio de a la suma de $5,00 por si acaso.
- Regulador de voltaje LM7805 o equivalente. Encontrado en eBay: 5pc por un dólar
- No excesivamente grandes TO-220 del radiador $1,00-$1,50
- Hierro de recambio HAKKO 907 $5,00 - $6,00
Mina es un clon, pero que han conseguido que todas las especificaciones y espacio para el calentador de cerámica justo
http://www.DX.com/p/50W-Electronics-DIY-Welding-so...
http://www.DX.com/p/DIY-16mm-5-pin-gx16-Aviation-p... Se ve impresionante comparar acción conector 5 pines y definitivamente más largo pasado
Original cuesta mucho menos y es casi idéntico a un casete viejo conector estéreo sólo he destruido.
Interruptor de $0,50-$1,00
Enchufe de CA de su elección. Estoy usando un zócalo de un viejo PC potencia oferta $1,00
Fusible de 5A y sostenedor de fusible $2,00
http://www.eBay.com/ITM/Fuse-Holder-panel-Mount-FO... http://www.eBay.com/ITM/FF-F5A-15pcs-5A-250V-5x20m...
Presupuesto TOTAL: en cualquier lugar de $35,00 a $50,00 (dependiendo de lo que ya tienes y si desea verse bien)
Tiempo para completar: 4-5 días
En cuanto a fuente de alimentación
Hay algunas otras opciones viables que podría considerar. Por ejemplo, usted podría conseguir una fuente de alimentación 3A 24V relativamente baratos como este:
Basta con añadir una cascada de LM317 y LM7805 para soltar la tensión a 5V en parte lógica y obtienes el mismo resultado con el mismo costo y menos trabajo.
P.S. Solo para hacerlo más fácil para usted buscar piezas: absolutamente todo en esta lista se puede comprar en eBay en tiendas de chinos y nosotros.
