Paso 2: Día 1 - planificación y trazado de circuito
COMPROBACIÓN DE PIEZAS
Este es un paso muy importante, así que por favor lea esta sección cuidadosamente.

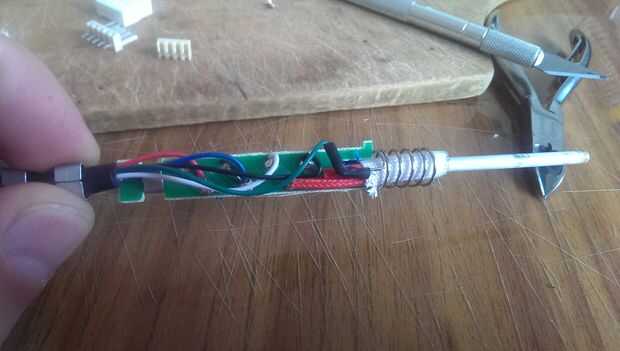

En primer lugar, hay muchos clones de 907 HAKKO controladores y hay al menos dos variantes de los hierros de HAKKO originales (con el calentador de cerámica A1321 y A1322).
Los clones baratos $2-3 son un ejemplos tempranos de piezas no originales. Utilizan un tipo K termocupla y calentador de cerámica muy cutre (o nicrom simple bobina).
Más caro $6,00-$7,00 clones son casi idénticas a la original de HAKKO de 907. La única manera de distinguir clon de un original es por las marcas en la ausencia de aislamiento o posible cable de HAKKO marca y número de modelo de calentador de cerámica de sí mismo. Estaba realmente afortunado y consiguió de éste.

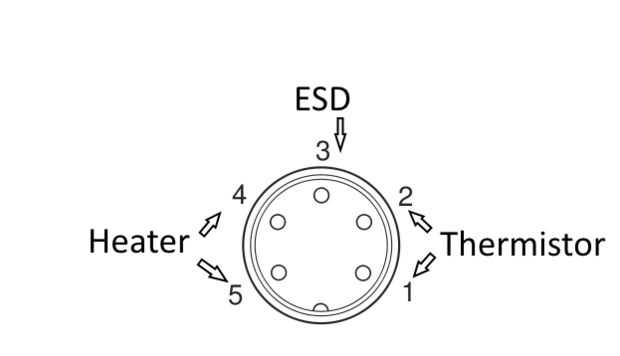

Usted puede comprobar si su parte es genuino por medir la resistencia entre pines o cables del elemento de calefacción:
COPIA ORIGINAL O BUENA:
Calentador: 3-4 Ohm
Termistor: 50-55 ohmios a temperatura ambiente
Punta a perno ESD: < 2 ohmios
CLONES MALVADOS:
Calentador: 0-2 ohmios de nicrom calefacción, > 10 ohmios para cerámica cutre
Termopar: 0-1 Ohm
ESD la punta: < 2 ohmios
Nota: Si la resistencia del elemento de calefacción es muy alta, probablemente está dañado. Debe pedir recambio (si es posible), o comprar un nuevo elemento de calefacción de cerámica de A1321 genuino.
ENERGÍA

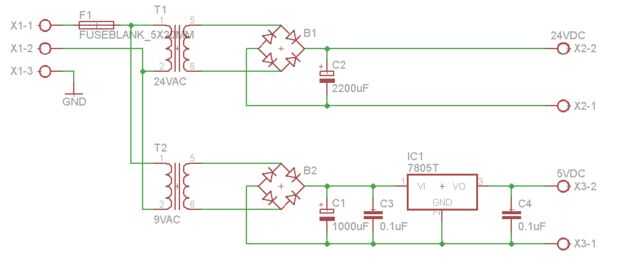

Para hacer las cosas un poco confuso he dibujado mi transformador como dos transformadores. El circuito sí mismo es muy fácil y usted no debe tener problemas de comprensión.
1) en la salida de cada secundaria vamos a poner un puente rectificador. Compré unos pequeños 1000V 2A puentes, que deben ser lo suficientemente buenos. El transformador sí mismo solamente salidas 2A max en línea de 24V y la plancha tiene una potencia de 50W, por lo que la potencia máxima teórica va a ser alrededor de 48W.
2) 24V DC salida también tiene un condensador de 2200uF 35V suavizado. Esto puede ser una exageración, pero en el futuro probablemente se conecte algunas cosas más a la línea de 24V además de calentador de cerámica.
3) he utilizado un regulador de voltaje LM7805T con algunos condensadores a 9VDC a 5VDC para alimentar el tablero de control con todos los componentes de lógica.
CONTROL PWM

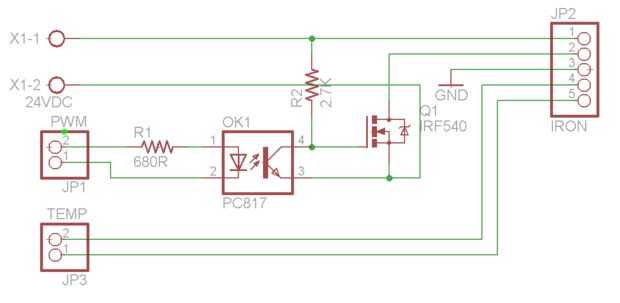

El segundo esquema muestra cómo vamos a controlar nuestro calentador de cerámica: adquiere la señal PWM del microcontrolador ATMega y enviar a través de optoacoplador PC817 a la puerta del mosfet IRF540.
Valores de resistencia en esta etapa son aproximaciones puramente teóricas y se pueden ajustar en el diseño final.
Los pines 1 y 2 corresponden a los cables del calentador de cerámica.
Pines 4 y 5 (termistor) conectados al conector de salida, que utilizaremos como entradas del op-amp LM358 en nuestro tablero de control.
El pin 3 es una conexión de ESD de soldadura.

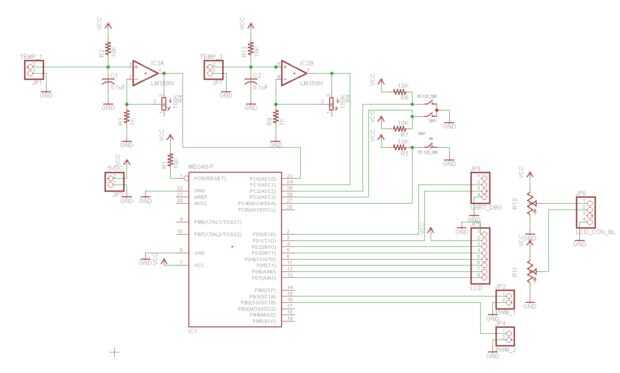

TABLERO DE CONTROL
En el corazón de mi diseño es un microcontrolador ATMega8. Esto es realmente la primera vez que trabajo con algo que no sea ATTiny13 o ATTiny2313.
Este MCU nos da suficientes pines IO para evitar el uso de registros de desplazamiento para la entrada-salida y simplificar nuestro diseño.
Tres pines OC proporciona suficientes canales de PWM para futuras actualizaciones (secundaria del hierro por ejemplo), mientras toneladas de ADC disponible canales pueden proporcionar capacidades de monitoreo de temperatura adicional. Como probablemente has notado, ya he agregado un canal extra de PWM y un conectores de sensor de temperatura adicional para futuros complementos.
En la esquina superior derecha tenemos nuestras conexiones de codificador rotatorio (A y B para la dirección, además del botón).
Conector de pantalla LCD se ha separado en 2 partes: 8 pines alimentación y datos, control de contraste/luz de fondo de 4 pines.
Además de conectores esenciales he añadido 4 pines UART para la depuración preliminar (solo usaremos los pines RX, TX y GND).
Conectador de la ISP no está implementado. Vamos a utilizar un socket DIP-28 para conectar nuestro microcontrolador y sacar para volver a programar cuando necesitamos.
R4 y R8 controlan la ganancia de los correspondientes circuitos de amplificador (x100 máxima ganancia).
Algunas cosas pueden cambiar en el diseño final, pero la estructura general mantiene igual.
