Paso 3: Día 2 - obra y preparados
El proceso de montaje ha demostrado para ser un poco más complicado de esperado.
El caso del proyecto he estado planeando utilizar vino a ser muy pequeño (o mis partes demasiado grandes), así que tuve que sustituirla por una alternativa spacier: un cuadro de prototipos/instrumental $4,00. Lo malo es que mi estación de soldadura será mayor. En el lado positivo, tenemos espacio para colocar algunas baratijas y luces de Navidad en el futuro: lámpara LED para soldadura cómoda, conector de tubo de hierro o reflujo secundario, extractor de humo etc..
Ambos PCB fueron combinado en una unidad de 60x110mm sola (ver siguiente sección).
PREPARANDO
Para este proyecto le gustaría iniciar el proceso hacia atrás. En lugar de trabajando en código MCU y fabricación de circuitos, con que quiero empezar preparación de caja y piezas para el montaje, porque estos aspectos de nuestro proyecto no va a cambiar.
Por lo tanto, vamos a conseguirlo fuera del camino!
Si usted ha encontrado con éxito un enchufe que empareja para la plancha HAKKO, puede omitir los siguiente párrafos de pareja.

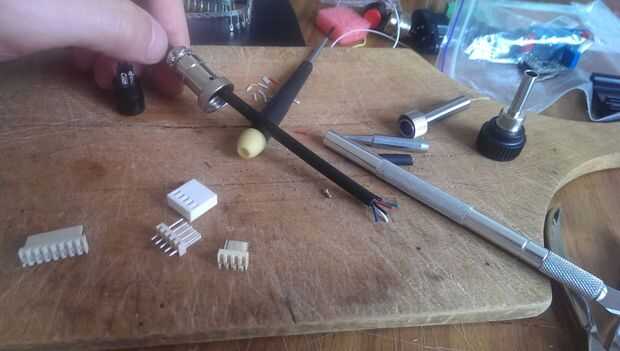

En primer lugar, me gustaría sustituir el enchufe original de mi soldador con uno nuevo. Es de metal sólido y tiene una tuerca de sujeción, que significa que permanecerá siempre en el lugar y que duraría para siempre. Sólo el viejo conector de 5 pines de corte y soldar uno nuevo en su lugar.
Perfore un agujero en la placa frontal de la caja de enchufe un conector nuevo. Comprobar si toma encaja bien y luego dejarlo como está. A montar todos los componentes de panel frontal más tarde.
Luego, 5 cables a la toma de la soldadura y ensamblar un conector de 5 pines, que irá a la placa (ver foto arriba).
A continuación, usted corta un agujero para su pantalla de LCD, codificador giratorio y 2 botones. Si desea tener un poder cambiar en el panel frontal, debe hacer un lugar para él también.

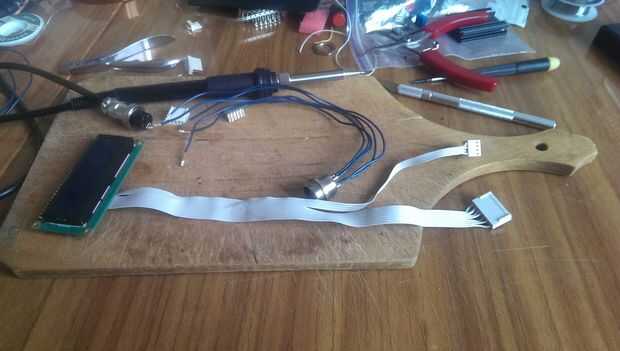

En la última foto se dará cuenta, que he utilizado un cable de cinta (de un viejo disquete) para conectar la pantalla LCD. Esto funciona mejor, así que si usted tiene algunos sin usar disquete o cables IDE de poner todo, sugiero que haga lo mismo.
Lo último es montaje conector de 4 pines para el codificador rotatorio y si usas cualquier pulsadores o interruptores táctiles - conectar demasiado.
También conviene hacer 4 agujeros para los tornillos pequeños en las esquinas del área del panel LCD, porque de lo contrario la pantalla no permanece en el lugar.
Panel posterior sólo tiene el conector de alimentación y el interruptor.
