Paso 4: Todavía día 2 - haciendo una PCB

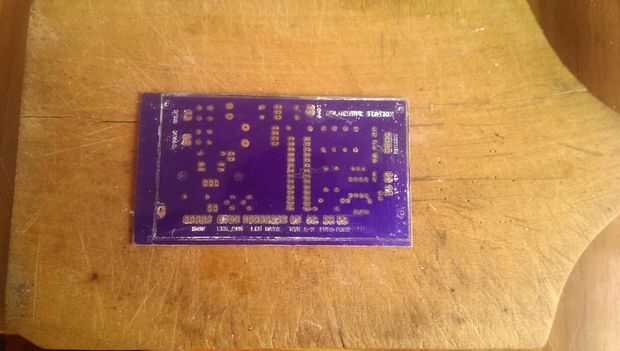

Bueno, no hay mucho a él. Puede hacer su propio diseño de PCB que se ajuste a sus especificaciones y requisitos de espacio, o utilizar los que proporciono.

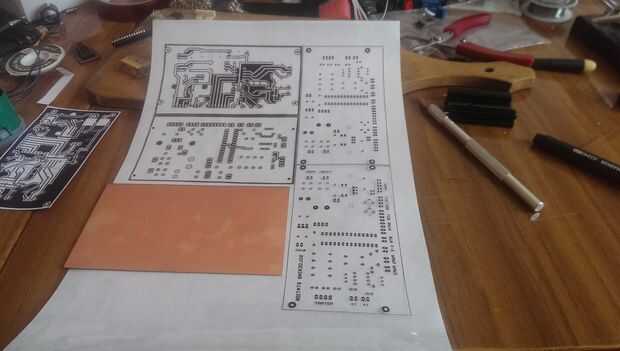

Hay un archivo ZIP con Eagle esquema + diseño (versión final) y un archivo PDF independiente sólo con las capas superior e inferior de PCB.
Nota: Mi disposición es algo perezoso, así que si quieres hacer un PCB de una sola capa en su lugar usted puede ya sea soldadura puentes de alambre a través de eso 5V solo pista o malabares alrededor con componentes y hacen funcionar con sólo la capa inferior. Para fácil montaje/desmontaje que he hecho a través de orificios de diseño de 100%, pero con componentes SMD y un poco de conocimientos puede hacerlo cerca de la mitad de ese tamaño.

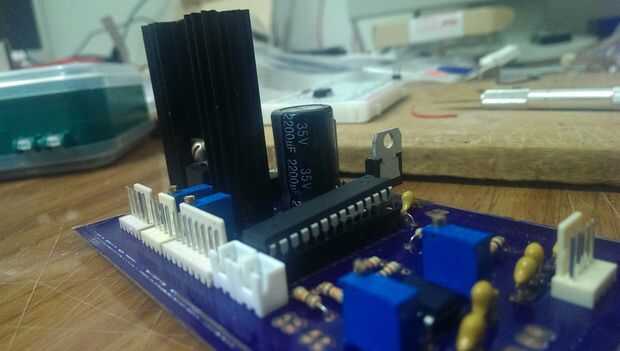

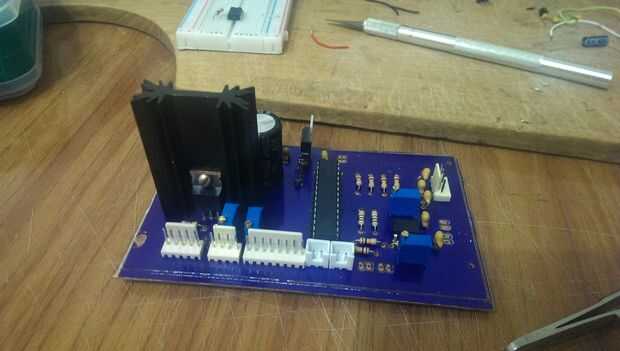

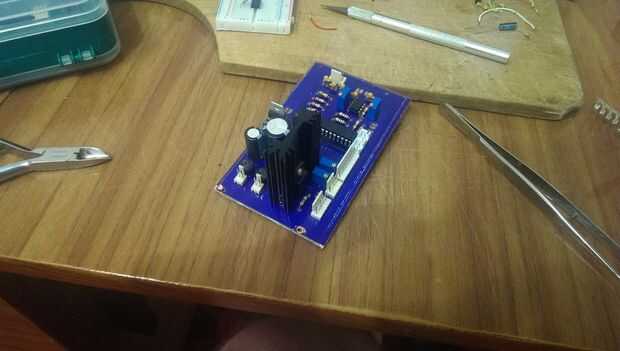

En el último algunas fotos el circuito es casi completamente montado y listo para entrar en el cuadro.
