BRICOLAJE soldadura pasta Stencil (2 / 8 paso)

Paso 2: Abra el archivo en Inkscape

Si no tienes otro programa de gráficos que es capaz de trabajar con archivos SVG, asegúrese de obtener Inkscape. Es un editor de gráficos vectoriales open source y libre.

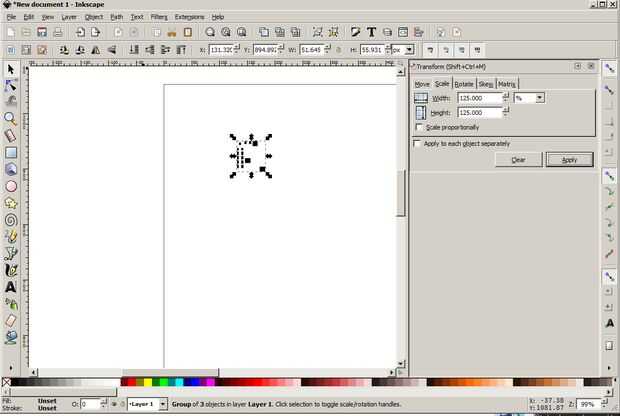

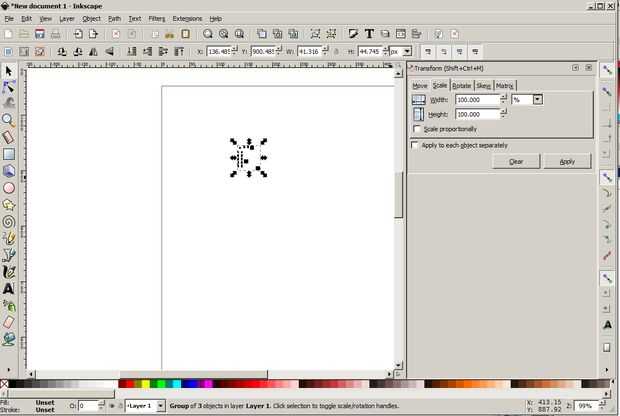

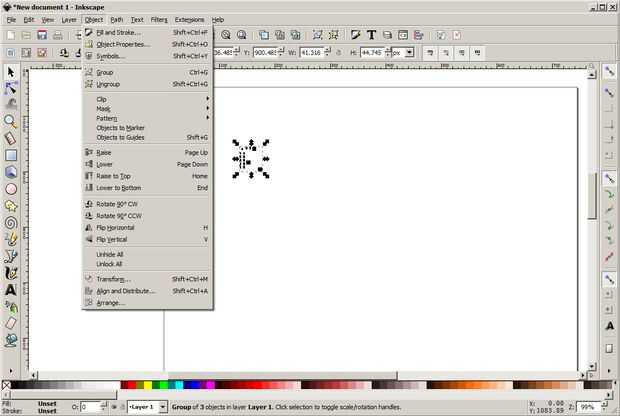

Abra el archivo SVG de KiCad en Inkscape. Otra mención de tutoriales, cambiar el tamaño del archivo en un 125%, lo es lo que hice. Esto requiere seleccionar todo (ctrl-A), ir a objeto, transformar, escala, y luego aplicar un aumento de 125% en tamaño.

  • Realmente no sé que este tamaño era necesario debido a lo que hace silueta al archivo, pero abrirlo en Inkscape también le permite guardar el archivo como un PNG, que es lo que puede utilizar el programa básico de estudio de silueta.

Guarde el archivo como un PNG.
