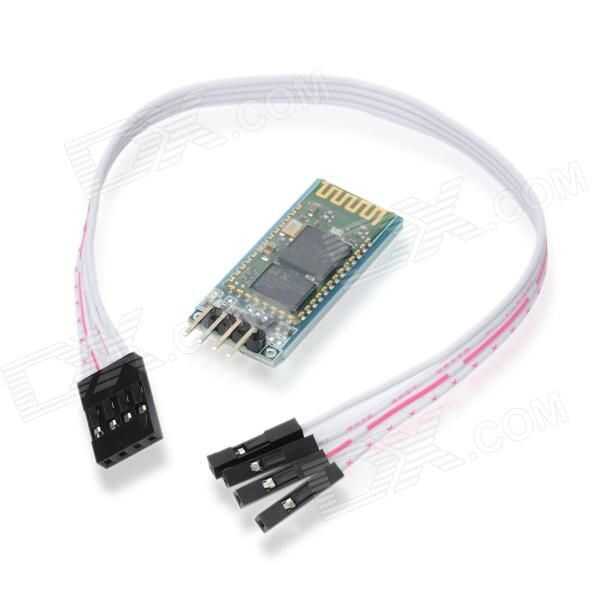

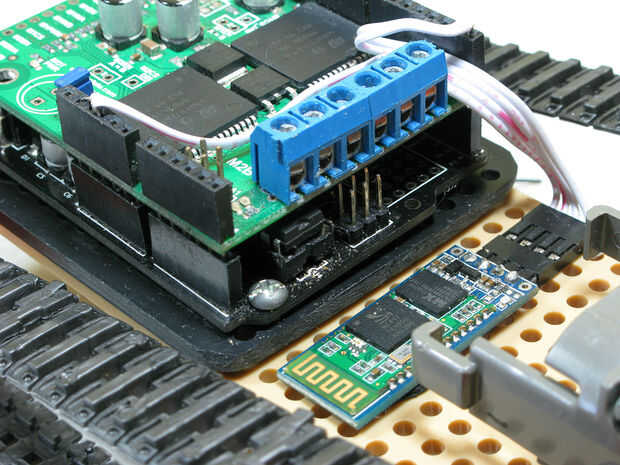

Paso 9: Conectar el módulo de Bluetooth
¿Cómo funciona?
Hasta ahora, sé que la aplicación envía caracteres / bytes a tu Arduino board via Bluetooth (comunicación serial). Tu Arduino, entonces decodifica estas usando declaraciones condicionales. (será discutido en la página de programación / paso)

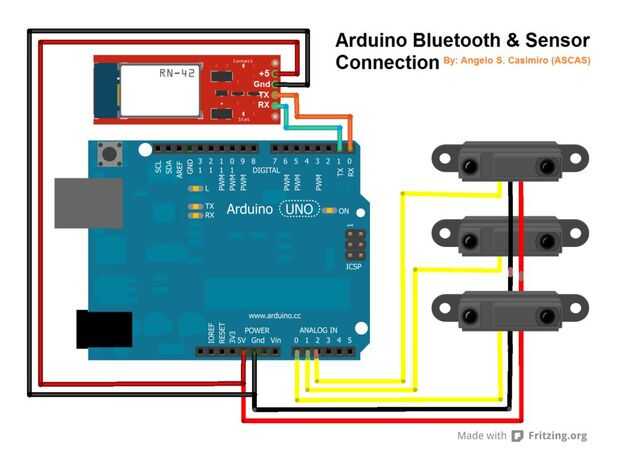

Instrucciones de alambrado:
-"TX del módulo Bluetooth" va a "RX del Arduino"
-"RX de módulo Bluetooth" va a "TXof Arduino"
-"VCC del módulo Bluetooth" va a "3.3v de Arduino"
-"Tierra de módulo Bluetooth" va a "GND de Arduino"

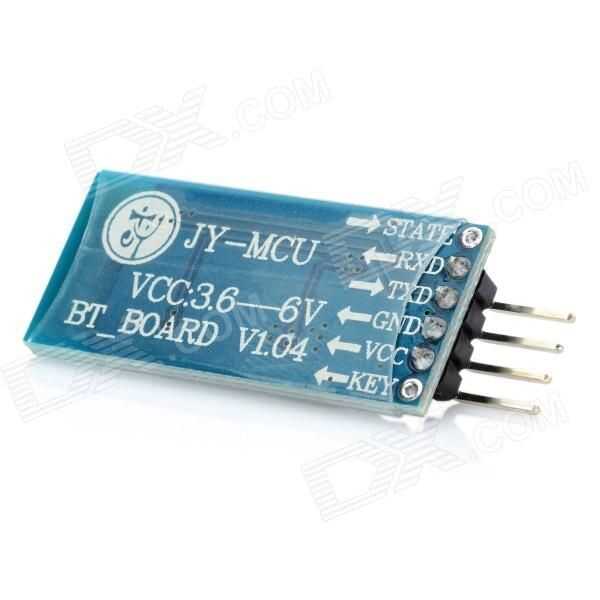

-Los pines clave & Estado de los módulos de BT están sin usar.
__________________________________________________
Actualizar por favor:
Mejor actualizar el Bluetooth con un RF / xBee / receptor de WiFI para un mayor rango de transmisión pero si prefieres usar un smartphone y una aplicación, usted puede pegar con el módulo de BT, aunque tendría un rango limitado de 20m.
Sensores de proximidad son opcionales, no los necesita.
