Paso 6: La fibra óptica
El objetivo era que rayos rojo 'láser' que sale de los armas del ala, además de luz roja de la parte posterior de los motores.

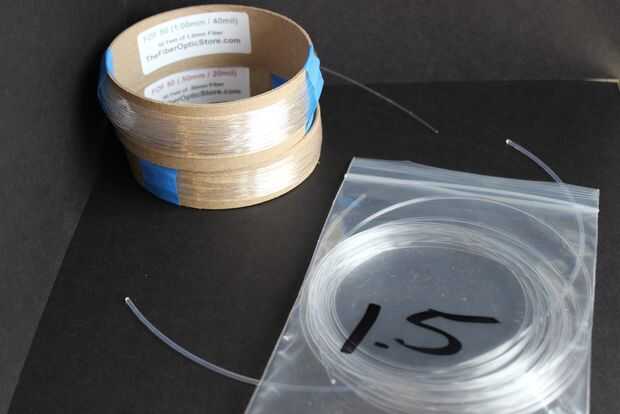

Pedí algunas fibras de diferentes espesores de la FiberOpticStore. Y un poco extra para jugar con. También consiguió algunos fibra 'glow lado' (que se ilumina a lo largo de toda la longitud, en lugar de 'resplandor final' que sólo brilla la luz del extremo de la fibra), pero no creo que se termina utilizando en este proyecto. Terminé yendo con la fibra de 1mm diámetro - el más grande podría caber a través de Q-consejos/armas.
Las fibras ópticas tendrán que ejecutarse a sus destinos y todos agrupados juntos y colocado delante del LED rojo. Pensé que sería más fácil tener la luz apuntando hacia la parte posterior, como sería la dirección de que las fibras comienzan en sus carreras a las alas y los escapes del motor.

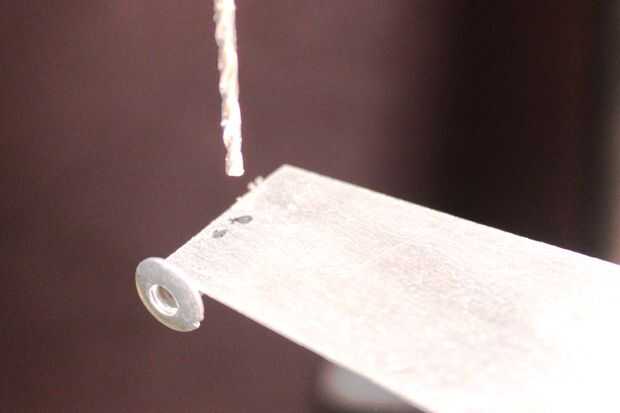

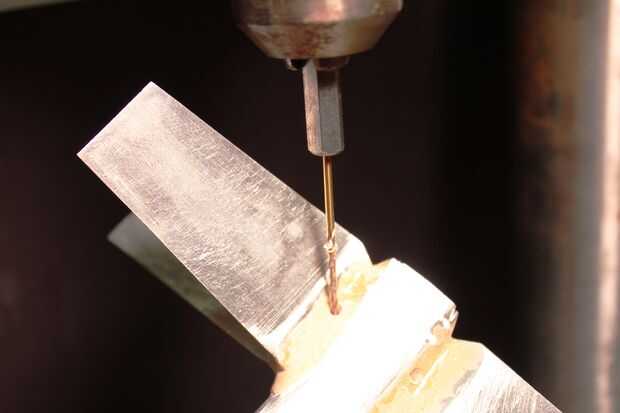

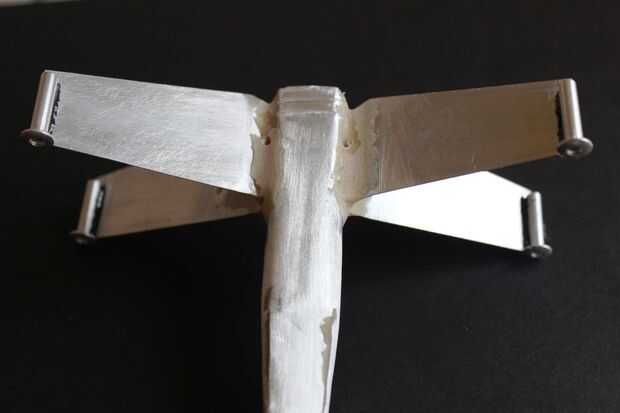

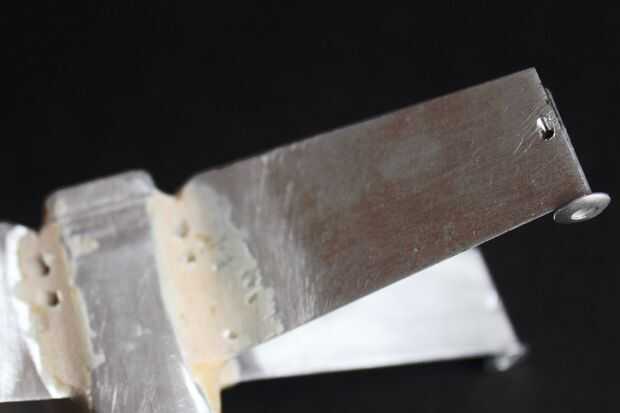

1. perforaciones pequeñas (1/8") en el cuerpo y debajo de las alas y en los remaches de la pistola a la fibra a través de la serpiente. Otro conjunto de orificios para las fibras del motor del taladro.

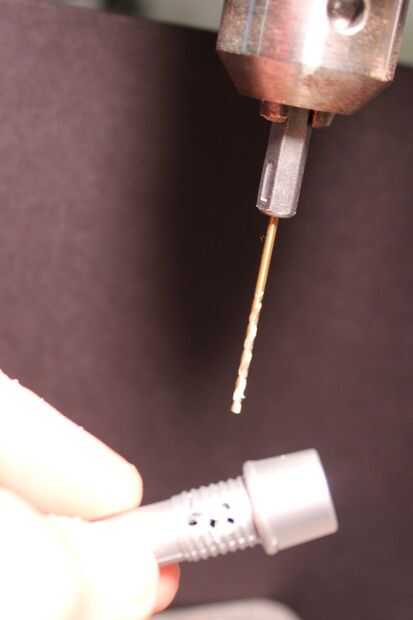

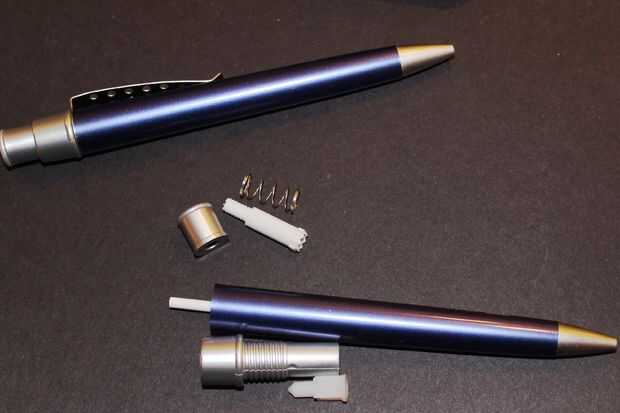

2. perforar agujeros en los motores (piezas de las plumas). Perforé un par de agujeros adicionales para que el epoxi supurar a través y crear un remache como bond cuando pegado al cuerpo.

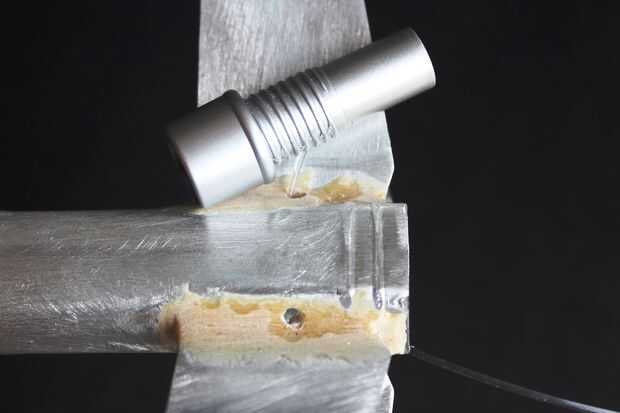

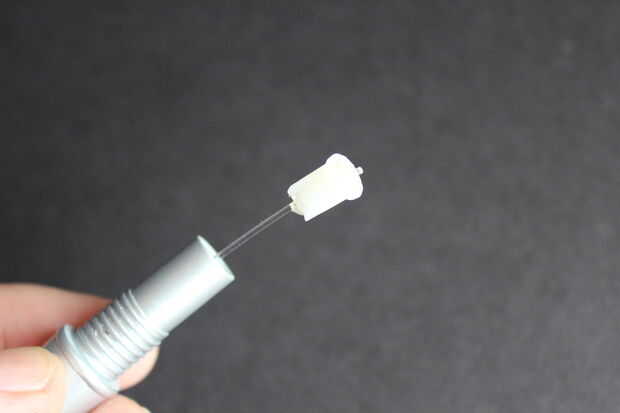

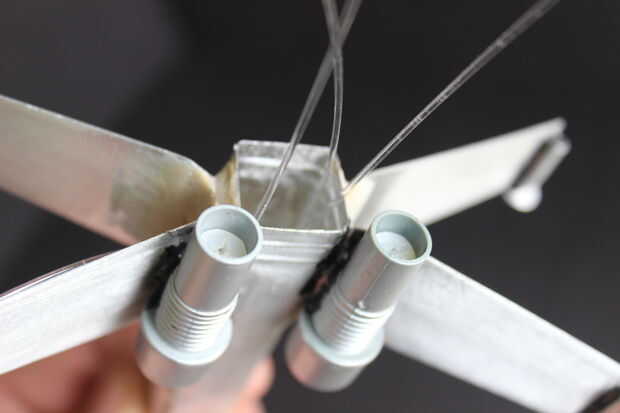

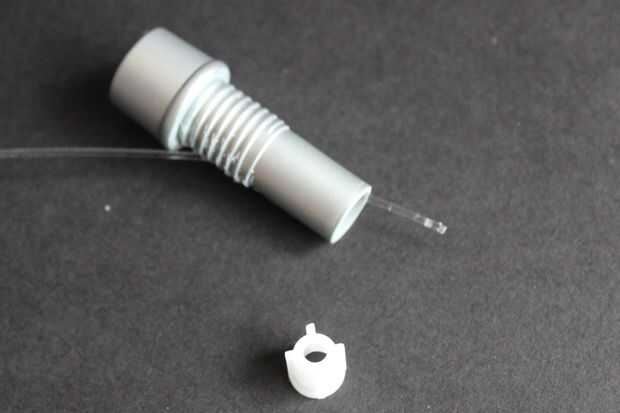

3. ejecutar las fibras del cuerpo a los motores principales. Usé un inserto de la pluma para mantener la fibra en medio de la apertura y un poco de pegamento caliente para mantener en su lugar mientras todo está pegado con epoxy.

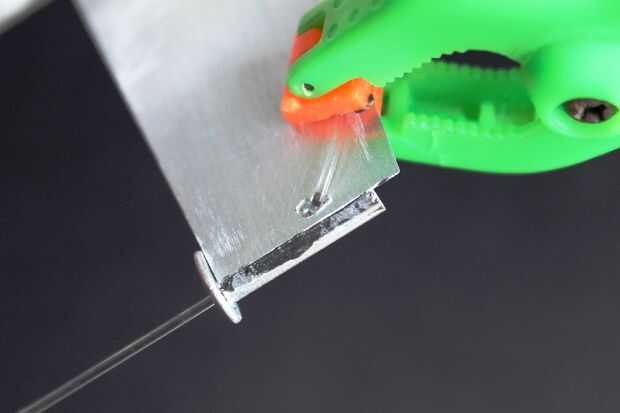

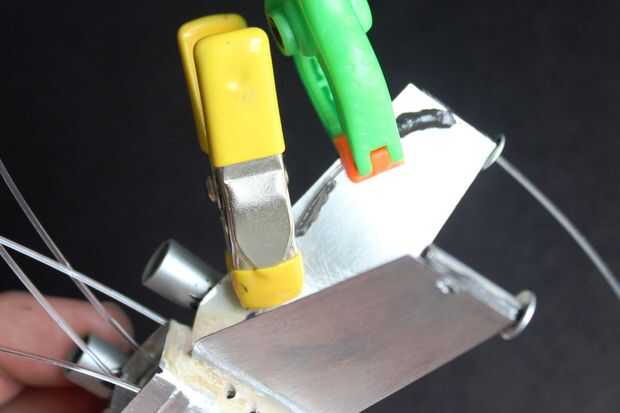

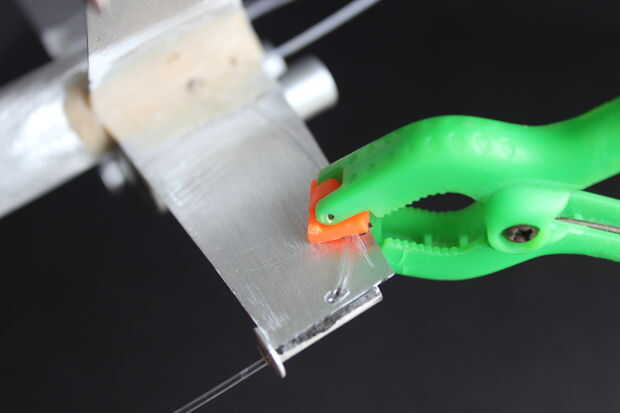

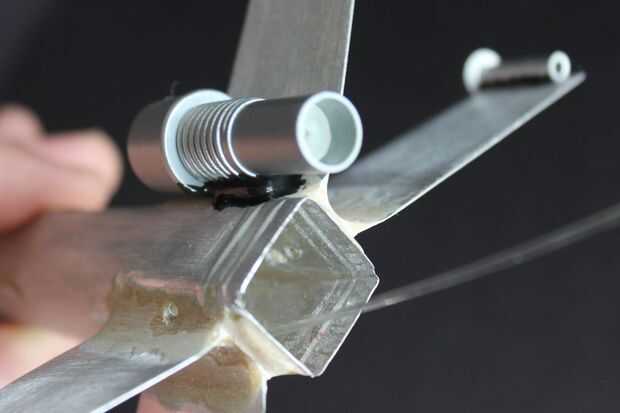

4. ejecutar las fibras del cuerpo debajo de cada una de las alas superiores, hasta y a través a la pistola de ala (remache) y pegar en la parte inferior de las alas con epoxy. Lo hice en etapas, la fibra del ala de sujeción y pegado a la mitad, luego acabado una vez que salieron de las abrazaderas.

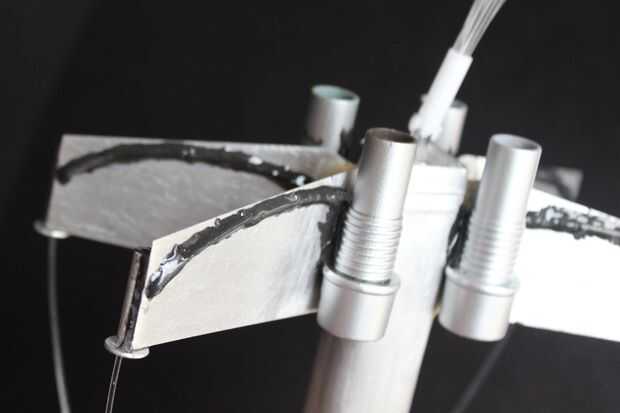

5. Repita para las alas de la parte inferior - primero las fibras y motores, y luego las fibras de las armas.

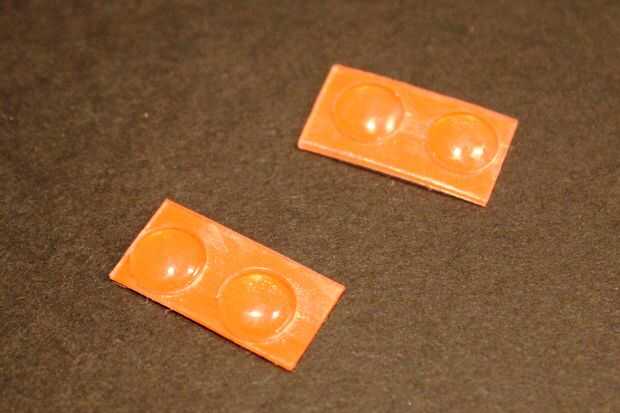

6. utiliza algunas paradas parachoques gabinete sobrantes en el extremo de la salida del motor. Cuando enarenó ligeramente, ayudan a difundir la luz milimétrica en más de un efecto del dispositivo de poscombustión.

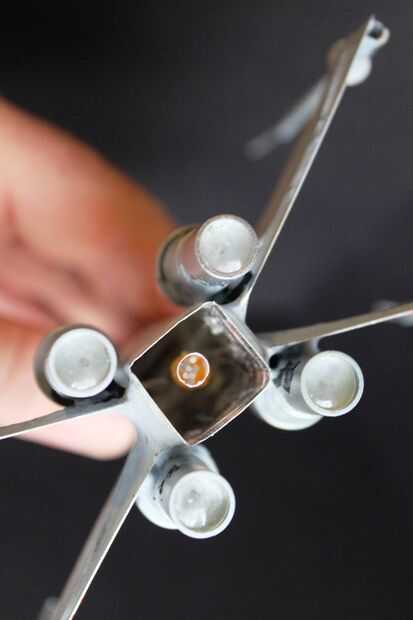

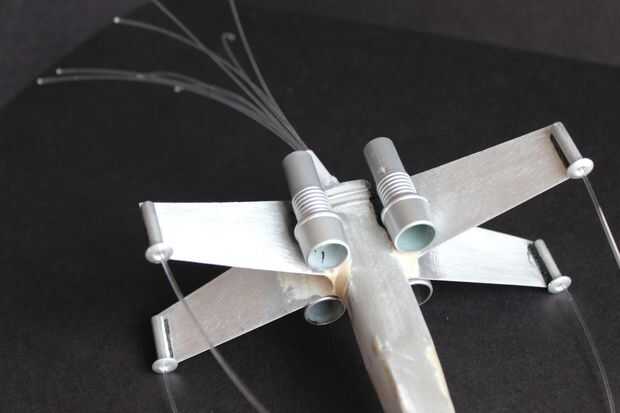

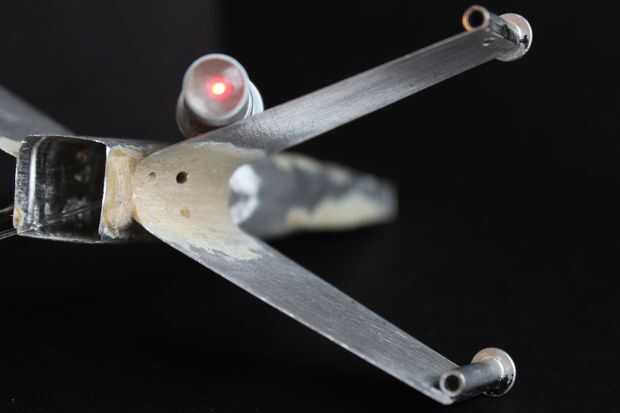

Ahora es una fibra que sale de cada pistola ala apuntando hacia delante y una fibra que viene hacia fuera de la parte trasera de cada motor. Todos los extremos de la fibra están apuntando fuera de la parte posterior del cuerpo, listo para ser cortado y atado para el ensamblaje de la luz.
