Paso 7: Iluminación por fibra óptica

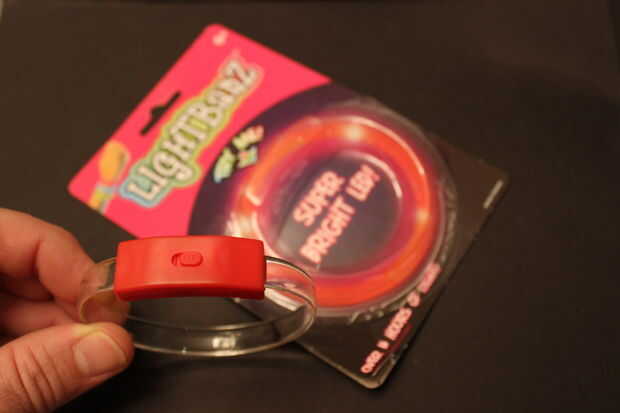

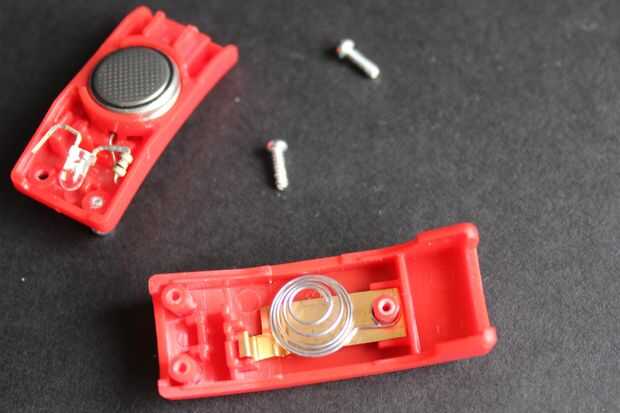

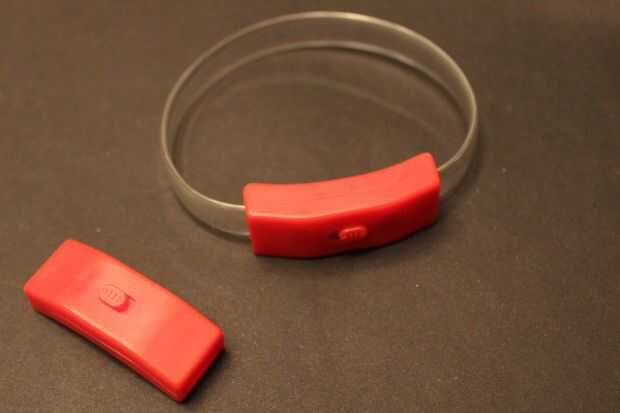

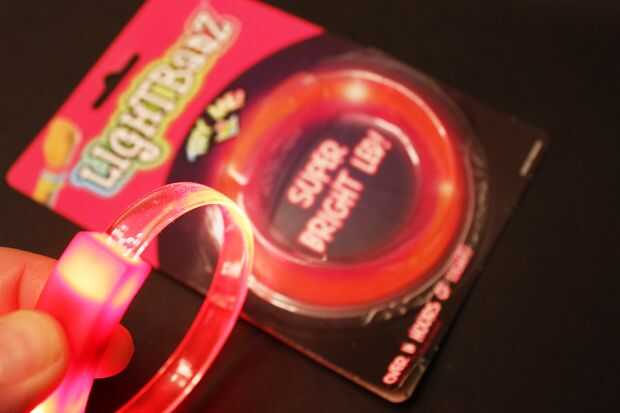

He encontrado una barata pulsera óptica en el almacén del dólar que debería funcionar perfectamente - el rojo LED ya se utiliza para la iluminación de la pulsera, así que debe ser fina como la fuente de luz para el X-wing. Resultó que tenía que llevarlo aparte/reconfigure para conseguir que encaje en el cuerpo de X-wing.

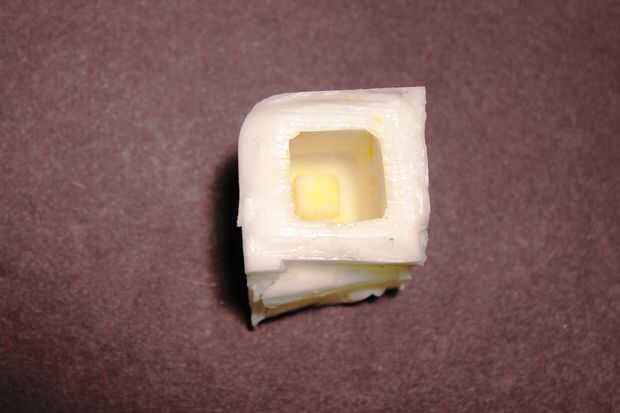

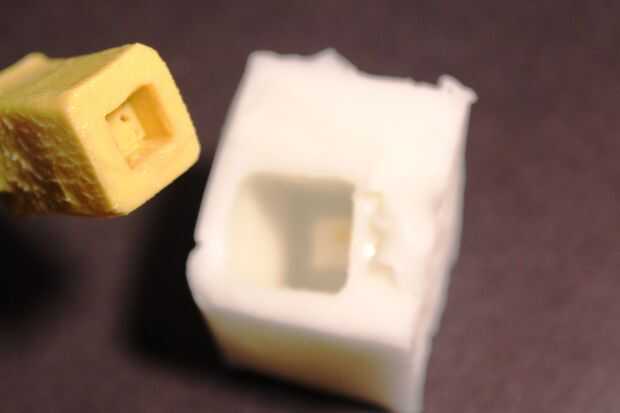

1. necesita una configuración muy compacta para caber en la parte posterior del cuerpo de X-wing, no podía pensar en nada asi que hice mi propio. Primero había moldeado una corredera con arcilla y había encajado un interruptor (de un LED tealight) luego la quitó, dejando un vacío.

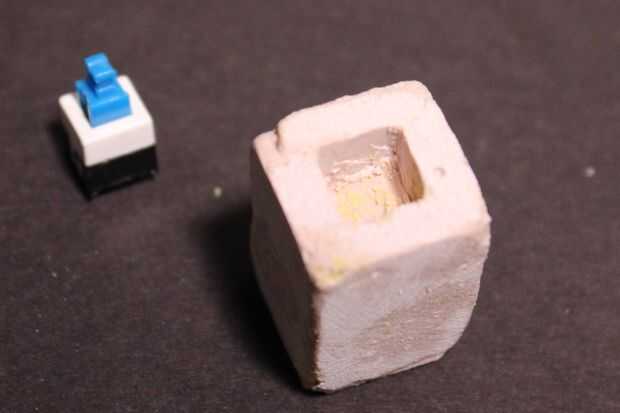

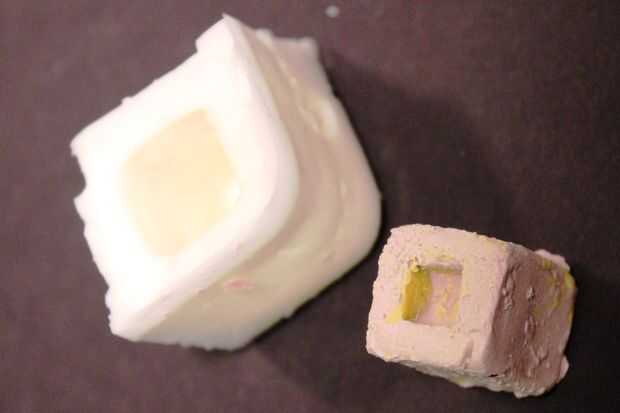

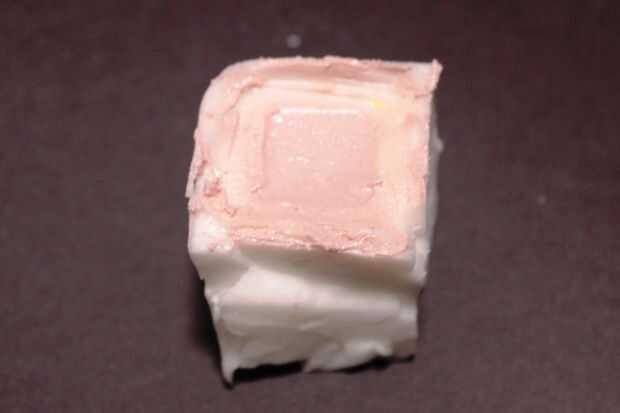

2. hacer un molde rápido mediante el método de silicona utilizado anteriormente y lanzar una réplica con Bondo. Después de un lijado ligero, el extremo debería caber estrechamente en la parte trasera de la X-wing.

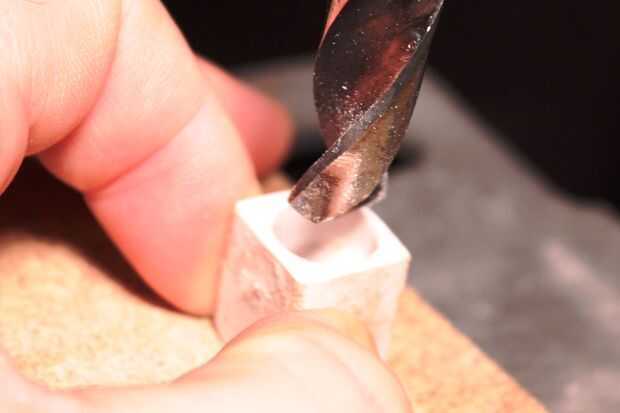

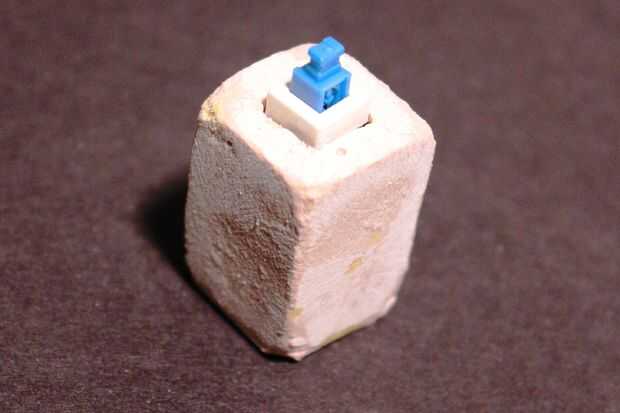

3. Perfore un hueco para las pilas. Mina eran 1/2". Línea y taladre los agujeros para los cables del interruptor de batería y LED terminal.

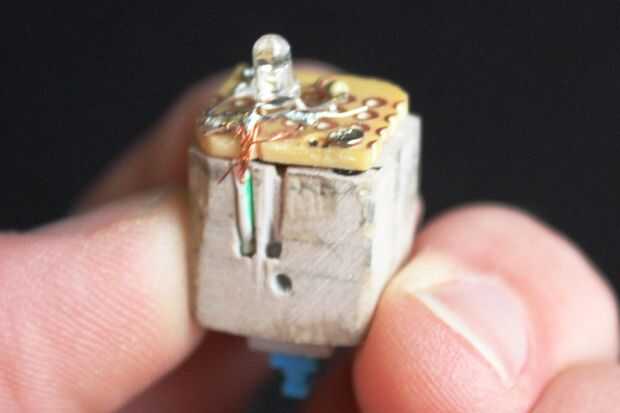

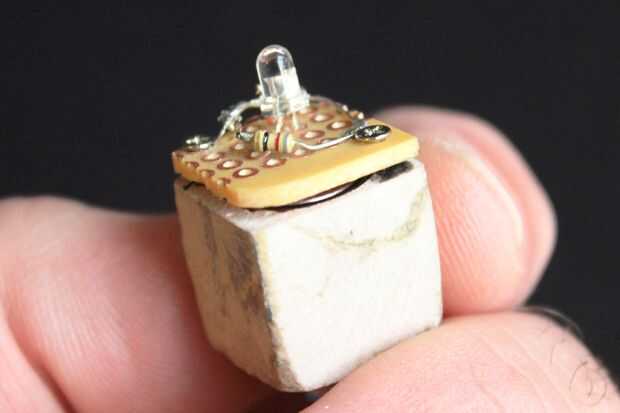

4. por último, soldar el LED a un pequeño trozo de placa de circuito y conectar el circuito. Yo 1'8 "agujeros en las dos esquinas perforados y usa los tornillos de la pulsera para fijar al bloque, en las pilas de su compartimiento.

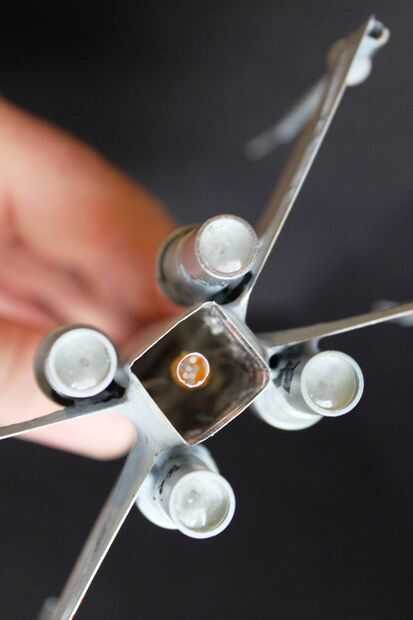

5. el LED y el interruptor están trabajando ahora, rígido y apuntando hacia adelante. Instalar en la parte posterior del cuerpo de X-wing y asegurado con un tornillo pequeño. Utilicé un trozo de pajita para conectar línea el LED al final de la fibra óptica del racimo dentro del cuerpo.

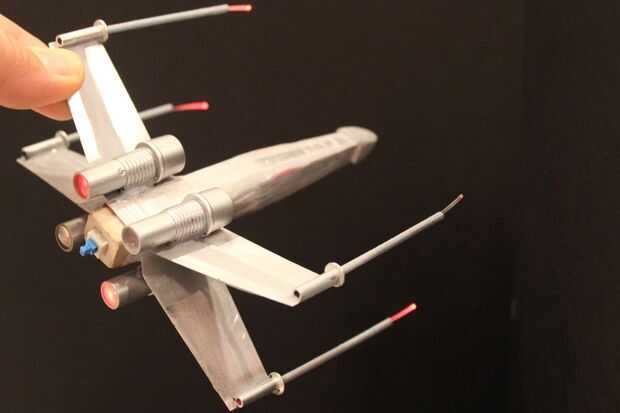

Cuando se enciende, las ópticas en el láser ala armas luz arriba (lijado ligeramente los extremos de las fibras hace resplandor lateral así como resplandor final), y la óptica en el motor expele rojo difuso a través de la cúpula en forma de gabinete topes.
