Paso 2: Los hoja de cálculo los cálculos
Si quieres dibujar tu propio cilindro, los valores que necesita están en la tabla adjunta a este paso como un PDF. Pero aquí es cómo había producido.
Saqué mi cilindro utilizando estos números:
Punto de diámetro d = 200 píxeles
Cilindro de radio r = 4.000 píxeles
No. de filas de puntos alrededor de cilindro = 52
Por lo tanto Ø (ángulo subtendido por un punto) = 360/52 = 6,92 grados
Calcular usando el fórmula Yn Yn = d x cos (nØ).
Esto significa que la fórmula en la celda C43, por ejemplo,
=$B$36*COS(RADIANS(C42*$B$39))
porque celda B36 contiene el valor de d, celda B39 Ø y celda C42 n.
Sólo tienes que dibujar un cuarto de la superficie del cilindro, es decir 13 hileras de puntos y usted pueden hacer esto a tan solo 1 punto de cada tamaño y luego copiar a lo largo del cilindro. Si quieres ver la mitad del cilindro, puede copiar el cuarto cuando lo has dibujado y darle la vuelta o reflejarlo. Esto significa que la tarea de dibujar las elipses no casi tan largo y tedioso como parece al principio.

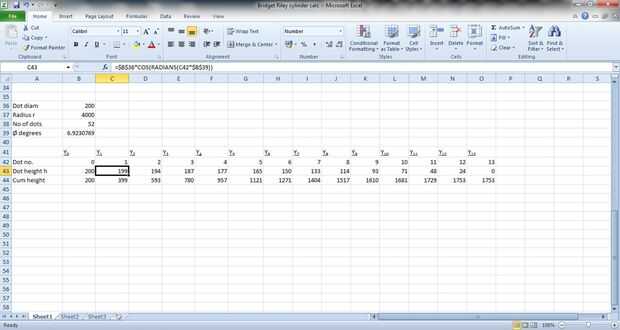

La captura de pantalla de Excel y el PDF mostrar los valores de Y (que es la altura de la elipse y el espacio entre una fila de puntos suspensivos y la siguiente) de cada uno de los 13 puntos visibles en la parte superior la mitad del cilindro. También se calcula el acumulado Y, para facilitar pautas de dibujos en el siguiente paso.
